3270326

厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,PTMC1,5/80-3/BU,高密矩阵接线单元,
供应商型号: Q-3270326
供应商: 期货订购
标准整包数: 6

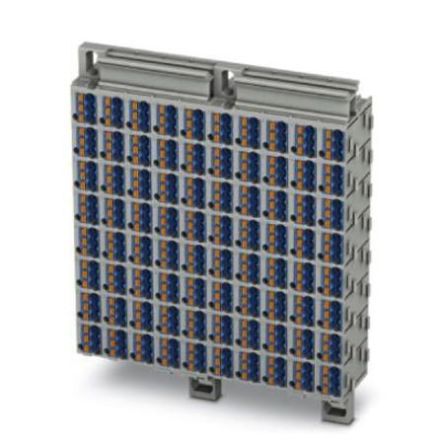

PHOENIX CONTACT 接线座- Din 轨道/通道 3270326

3270326概述

    # Marshalling Patchboard PTMC 1,5/80-3 /BU 技术手册

    产品简介


    Marshalling Patchboard(汇流条)PTMC 1,5/80-3 /BU 是一款专为配电盘安装设计的高品质汇流条,广泛应用于各种工业环境中。该产品通过其紧凑的设计和推入式连接技术提供了出色的接触质量和操作便利性,特别适合于危险区域如EXi区的应用。
    主要功能
    - 提供多达80个位置的连接点
    - 支持多种导线尺寸,适用于广泛的接线需求
    - 具备高绝缘强度,能够在恶劣环境下稳定工作
    - 采用工具无需连接技术,便于安装和维护
    应用领域
    - 工业自动化控制
    - 铁路车辆系统
    - 化工和石化行业
    - 能源电力系统

    技术参数


    | 参数项 | 规格 |

    | 标称电压 | 500 V |
    | 标称电流 | 17.5 A |
    | 导线截面范围 | 0.14 mm² - 2.5 mm² |
    | 导线AWG范围 | 12 - 26 |
    | 连接类型 | 推入式连接 |
    | 位置数量 | 80 |
    | 连接数量 | 480 |
    | 宽度 | 110 mm |
    | 长度 | 102 mm |
    | 高度 | 30 mm |
    | 颜色 | 灰色 |
    | 连接元件颜色 | 蓝色 |
    | 绝缘材料 | PA(聚酰胺) |
    | 绝缘温度指数(UL 746 B)| 130 °C |
    | 最大载流能力(空间较大时)| 22 A |
    | 最大载流能力(空间较小时)| 12 A |
    | 燃烧等级(UL 94) | V0 |

    产品特点和优势


    - 蓝色设计:适合在EXi区域使用,满足防爆需求
    - 紧凑设计:便于在有限空间内安装,且易于工具自由布线
    - 高性能连接:采用推入式连接技术,确保良好的接触质量
    - 清晰表示:垂直导线路径有助于明确区分激活点和终端点

    应用案例和使用建议


    应用案例
    该产品已在化工厂、铁路车辆等多种场合中得到广泛应用,特别是在需要高度可靠性的场所。
    使用建议
    - 在使用前,请确保正确识别各连接点,并进行适当的标记。
    - 定期检查连接点以保证接触良好,避免因松动而引起的故障。
    - 保持工作环境的清洁,避免积尘影响产品的性能和寿命。

    兼容性和支持


    兼容性
    - 可配合各种导线型号使用,包括铜线和铝线
    - 与同系列的其他配件(如桥接件、盖板等)具有良好的兼容性
    厂商支持
    - Phoenix Contact 提供详尽的技术文档和支持服务,用户可访问其官方网站获取更多资源和帮助。

    常见问题与解决方案


    问题一:如何进行正确的接线?
    解决方案:使用制造商提供的专用工具进行导线的插入,确保导线位于连接孔中,并压紧导线确保良好接触。
    问题二:长时间使用后发现连接不良怎么办?
    解决方案:检查是否有灰尘或其他杂物进入连接处,定期清理并重新压紧导线。

    总结和推荐


    PTMC 1,5/80-3 /BU Marshalling Patchboard凭借其卓越的性能和稳定性,在工业领域中表现出色。它的多种功能和优越的适用性使其成为众多客户的首选。鉴于其在各类复杂环境中的可靠性,我们强烈推荐这一产品用于需要高精度和安全性的场合。

3270326参数

参数
长*宽*高 102mm*110mm*30mm
安装方式 弹簧安装,推入式,面板安装
零件状态 在售

3270326厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3270326数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线座- Din 轨道/通道 PHOENIX CONTACT 3270326 3270326数据手册

3270326封装设计

查看详情并下载
Symbol
Footprint
3D Model
