1079074

厂牌: PHOENIX CONTACT
产品描述: 双层端子, PTV系列, 蓝色, 推入式端接, 20A
供应商型号: 2205597
供应商: 海外现货
标准整包数: 50
PHOENIX CONTACT 接线座- Din 轨道/通道 1079074

1079074概述

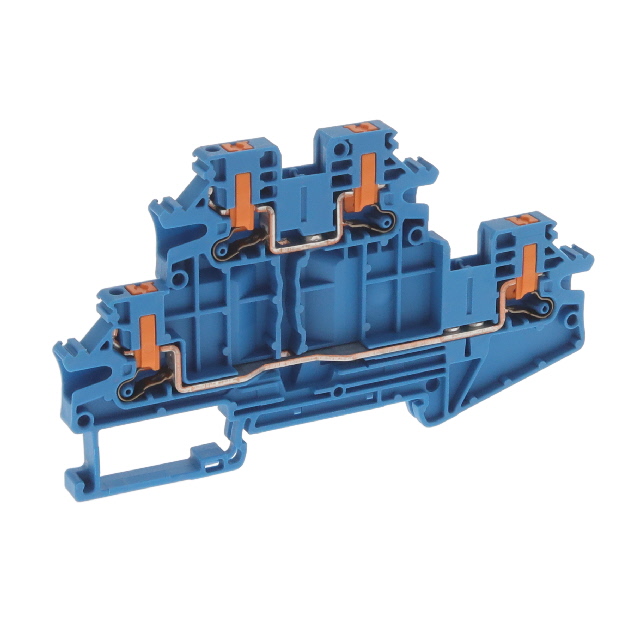

    # PTTBV 2,5 BU 双层端子块技术手册

    产品简介


    PTTBV 2,5 BU 是一款高性能的双层端子块,广泛应用于铁路行业、机械设备制造及工厂工程等领域。其主要用于过程工业的布线连接,能够确保可靠且安全的电连接。该产品可同时支持硬导线和柔性导线,且具有易于操作的压入式连接方式,方便进行快速且无工具安装。

    技术参数


    基本规格
    - 型号: PTTBV 2,5 BU
    - 制造商: Phoenix Contact
    - 包装单位: 50个/包
    - 最小订购量: 50个
    - 重量(含包装): 15.44克
    - 重量(不含包装): 14.279克

    技术参数


    - 额定电压: 800 V
    - 额定电流: 22 A (适用于2.5 mm²导线)
    - 最大负载电流: 26 A (适用于4 mm²导线)
    - 连接方法: 压入式连接
    - 连接层次: 第一、第二级
    - 导线截面: 0.14 mm² - 4 mm²
    - 安装方式: NS 35/7.5, NS 35/15
    - 颜色: 蓝色 (RAL 5015)
    电气特性
    - 过电压类别: III类
    - 耐冲击电压等级: 6 kV
    - 额定功耗: 0.77 W (额定条件下)
    - 绝缘材料: 聚酰胺 (PA),符合 UL 94 V0标准
    环境条件
    - 工作温度范围: -60 °C 至 110 °C
    - 储存/运输温度范围: -25 °C 至 60 °C
    - 湿度范围 (工作): 20% 至 90%
    - 湿度范围 (储存/运输): 30% 至 70%

    产品特点和优势


    PTTBV 2,5 BU 具有多项独特功能和优势,使其在市场上脱颖而出。具体如下:
    - 压入式连接: 方便且无需工具即可实现快速连接。
    - 清晰接线: 通过侧面导线入口实现清晰布线。
    - 测试功能: 提供额外的测试断点选项。
    - 铁路认证: 专为铁路应用设计,经受严格测试。

    应用案例和使用建议


    应用场景
    PTTBV 2,5 BU 主要用于高可靠性的电力系统布线,特别是在需要频繁拆装和检修的场合。例如,在火车车厢、风力发电设备、以及各种工业自动化控制系统中都有广泛应用。
    使用建议
    - 导线准备: 在连接前,应确保导线剥皮长度适中(8 mm至10 mm),并根据具体情况选择合适的导线类型。
    - 清洁处理: 安装时应保持端子块及其周围环境的清洁,以避免因灰尘或其他杂质引起的不良接触。
    - 定期检查: 长期运行后应对连接处进行定期检查,确保接触良好且无过热现象。

    兼容性和支持


    PTTBV 2,5 BU 采用标准安装接口(NS 35/7.5, NS 35/15),适用于多种安装需求。此外,制造商提供详尽的技术文档和客户支持服务,确保用户能够顺利安装和使用。

    常见问题与解决方案


    常见问题及解决方案
    1. 问题: 导线连接不稳定
    - 解决办法: 检查导线剥皮长度是否符合要求,确保导线正确插入压入槽内。
    2. 问题: 接触电阻过大
    - 解决办法: 检查端子块表面是否有污垢或氧化物,必要时进行清洁处理。
    3. 问题: 安装过程中出现断裂
    - 解决办法: 确保按照制造商提供的说明逐步安装,避免过度用力。

    总结和推荐


    PTTBV 2,5 BU 双层端子块是一款功能强大且可靠的电子元件,特别适合于高可靠性需求的应用场合。它具有优良的电气特性和广泛的环境适应能力,能够在恶劣环境下长期稳定运行。基于其出色的设计和性能,我们强烈推荐该产品给需要高可靠性的电力系统用户。

1079074参数

参数
零件状态 在售
包装方式 散装

1079074厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1079074数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线座- Din 轨道/通道 PHOENIX CONTACT 1079074 1079074数据手册

1079074封装设计

查看详情并下载
Symbol
Footprint
3D Model
