3213964

产品分类: 端子 - 专用端子
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,建筑安装用接地端子,PTI4-PE,
供应商型号: 651-3213964
供应商: Mouser
标准整包数: 1

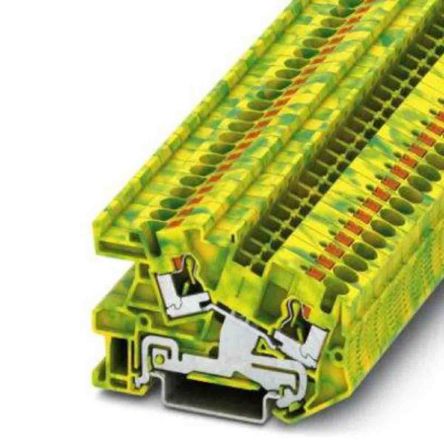

PHOENIX CONTACT 端子 - 专用端子 3213964

3213964概述


    产品简介


    本文将介绍一款名为PTI 4-PE的安装接地端子块。这款端子块采用推入式连接技术,具备单层结构,适用于截面面积在0.2 mm²至6 mm²之间的导线。其安装方式包括NS 35/7.5和NS 35/15两种,外观颜色为绿色黄色。PTI 4-PE作为一款多功能的接地端子块,在工业控制、配电系统及通信设备中有着广泛的应用。

    技术参数


    基本参数
    - 产品类型: 接地端子块
    - 连接数: 2个
    - 层数: 单层
    - 绝缘特性: 过电压类别III
    - 污染等级: 3级
    - 标称浪涌电压: 8 kV
    - 最大功耗(额定条件): 1.02 W
    - 接地脚: 有
    - 每层连接数: 2个
    - 标称截面积: 4 mm²
    - 导体截面积(刚性): 0.2 mm² - 6 mm²
    - 导体截面积(柔性): 0.2 mm² - 6 mm²
    - 宽度: 6.2 mm
    - 高度: 65.9 mm
    - 深度: 42.5 mm
    - 重量(含包装): 13.883 g
    - 重量(不含包装): 13.883 g
    - 材料: 环氧树脂(PA)
    电气特性
    - 符合标准: IEC 60947-7-2
    - 电流载流量: 参见DIN导轨
    - 剥离长度: 10 mm - 12 mm
    - 内螺纹规格: A4
    - 导体截面积范围:
    - 刚性: 0.5 mm² - 6 mm²
    - 柔性(无塑料套管): 0.5 mm² - 4 mm²
    - 柔性(带塑料套管): 0.5 mm² - 4 mm²
    环境条件
    - 操作温度: -60 °C - 110 °C
    - 存储/运输温度: -25 °C - 60 °C(短时可耐受-60 °C至+70 °C)
    - 湿度: 20% - 90%
    - 耐振测试: 符合DIN EN 50155标准
    - 耐冲击测试: 符合DIN EN 50155标准
    - 燃烧特性: UL 94 V0
    - 温度指数: 130 °C

    产品特点和优势


    PTI 4-PE安装接地端子块具有以下特点和优势:
    - 兼容性强: 形状和间距与穿通式端子块相同,易于与现有系统集成。
    - 可靠连接: 可以通过简单地卡扣到DIN导轨上实现机械和电气误差的无故障连接。
    - 符合标准: 满足IEC 60947-7-2标准的所有要求。
    - 宽广的温度范围: 在极端温度条件下仍能保持稳定运行,适合于多种环境应用。
    - 高防护等级: 具备良好的抗冲击和抗振动能力,适用于恶劣的工业环境。

    应用案例和使用建议


    应用案例
    PTI 4-PE安装接地端子块广泛应用于电力、自动化控制系统等领域。例如,它可以用于配电柜内的接地处理,确保系统的安全性和稳定性。此外,在轨道交通系统中,这款端子块也被广泛使用,满足EN 45545-2标准的要求。
    使用建议
    为了保证最佳性能,建议按照如下步骤进行安装:
    - 在安装前检查所有连接件是否完好,确保没有损坏或变形。
    - 根据不同的导体截面积选择合适的连接方式,并严格按照制造商的指南进行操作。
    - 安装完成后,定期进行维护检查,确保其始终处于良好状态。

    兼容性和支持


    PTI 4-PE安装接地端子块与Phoenix Contact的其他配件和设备高度兼容。以下是相关配套产品:
    - FBS系列插接桥:提供不同数量和颜色的插接桥选项,方便进行电路的灵活布线。
    - ATP-PTI/3隔板:用于增加额外的分隔空间,方便布线和管理。
    - NS 35/7.5和NS 35/15系列DIN导轨:为端子块提供了稳固的安装平台。
    此外,制造商还提供了详尽的技术支持和售后服务,用户可以通过其官网获取更多的技术资料和帮助信息。

    常见问题与解决方案


    问题1: 导体截面积选择不当导致连接不稳定。
    解决方案: 根据实际导体截面积选择对应的连接方式,确保导线与端子块紧密接触。
    问题2: 使用过程中出现过热现象。
    解决方案: 检查是否有过多的导线连接在同一端子块上,或者确认所选端子块的电流承载能力是否满足需求。
    问题3: 导线剥皮长度不准确导致无法正常插入。
    解决方案: 按照说明书上的指引,正确测量并剥去导线的绝缘层,以确保导线能够顺利插入端子块。

    总结和推荐


    综上所述,PTI 4-PE安装接地端子块是一款高品质、高性能的产品,其出色的性能和广泛的应用领域使其在市场上具有很强的竞争优势。我们强烈推荐使用这款产品,尤其是在需要高可靠性、稳定性的应用场景中。通过上述详细介绍,希望读者可以对该产品的各项性能和应用场景有一个全面的了解。

3213964参数

参数
长*宽*高 65.9mm*6.2mm*42.5mm
安装方式 DIN导轨安装

3213964厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3213964数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 端子 - 专用端子 PHOENIX CONTACT 3213964 3213964数据手册
