1862262

产品分类: 接线板-线至板
厂牌: PHOENIX CONTACT

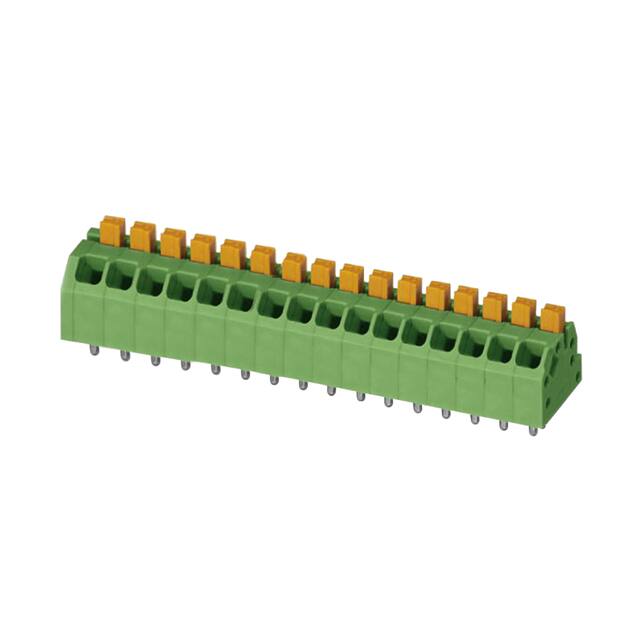

产品描述: Phoenix Contact PCB端子台 SPTAF 1/16-3.5-EL系列, 16路, 2行, 3.5mm节距, 通孔安装, 绿色
供应商型号: 651-1862262
供应商: Mouser
标准整包数: 1
PHOENIX CONTACT 接线板-线至板 1862262

1862262概述

    PCB Terminal Block SPTAF 1/16-3,5-EL(型号1862262)技术手册

    1. 产品简介


    SPTAF 1/16-3,5-EL是一种用于印刷电路板(PCB)上的终端块,提供便捷的连接方式以实现电气回路中的稳定连接。这款产品主要适用于自动化设备、控制面板及各类工业控制设备,能够确保在紧凑空间内实现高效可靠的电气连接。其显著特点是提供了小尺寸设计,使得产品非常适合于那些对空间要求严格的场合。

    2. 技术参数


    - 额定电流: 16A
    - 间距: 3.5mm
    - 位置数量: 16
    - 连接方式: 推入式弹簧连接
    - 安装方式: 波峰焊接
    - 导体/PCB连接角度: 45°
    - 颜色: 绿色
    - 绝缘材料: PA
    - 绝缘等级: UL 94 V0阻燃等级
    - 额定电压: 160V(III/3类),160V(III/2类),320V(II/2类)
    - 最大负载电流: 16A
    - 环境温度范围: -40°C到+85°C
    - 外形尺寸: 长度11mm,宽度57.5mm,高度10.2mm
    - 焊脚直径: 2.6mm
    - 焊脚间距: 5mm
    - 孔径: 1.1mm

    3. 产品特点和优势


    - 节省时间: 采用推入式弹簧连接设计,无需工具即可完成安装,极大提高工作效率。
    - 稳固接触: 设计了定义接触力,确保长期稳定的电气接触。
    - 操作便捷: 指压释放按钮,使操作更加便捷。
    - 小型化设计: 在空间有限的应用场合下表现出色。
    - 方便测试: 内置测试选项,便于快捷而方便的测试操作。

    4. 应用案例和使用建议


    SPTAF 1/16-3,5-EL常用于机器自动化控制和电子设备内部布线系统中。为确保良好的电气连接,在组装前需要清洁焊接区域,并严格按照手册要求进行焊接,从而保证最佳连接效果。

    5. 兼容性和支持


    SPTAF 1/16-3,5-EL具有广泛的适用性,能与多种标准PCB板和组件兼容。制造商提供全面的技术支持和售后服务,包括但不限于产品咨询、故障排除和技术文档下载等服务。

    6. 常见问题与解决方案


    - 问题: 连接不稳定?
    - 解决方法: 确保所有部件正确安装且无尘埃污染;如果仍存在问题,请联系技术支持获取进一步帮助。

    - 问题: 无法通过手动压紧实现连接?
    - 解决方法: 检查是否有足够的插入力并确认是否存在任何机械损坏。

    7. 总结和推荐


    总体而言,SPTAF 1/16-3,5-EL是一款专为严苛应用环境设计的高品质PCB终端块,它不仅具备卓越的功能特性,还拥有出色的可靠性和耐用性。鉴于其诸多优势,强烈推荐用于自动化控制系统和其他需要高密度连接的应用场合。

1862262参数

参数
长*宽*高 11mm*11mm*12.8mm
安装方式 弹簧安装,推入式,螺纹安装,通孔安装
零件状态 在售
包装方式 散装

1862262厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1862262数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线板-线至板 PHOENIX CONTACT 1862262 1862262数据手册

1862262封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 6.624 ¥ 55.9728
10+ $ 6.215 ¥ 52.5168
25+ $ 5.886 ¥ 49.7367
50+ $ 5.7024 ¥ 48.1853
100+ $ 5.238 ¥ 44.2611
250+ $ 5.1408 ¥ 42.2331
500+ $ 4.8825 ¥ 41.2571
库存: 46
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 55.97
直接购买
加入购物车
