3270321

厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,PTMC1,5/48-3/BU19Z,高密矩阵接线单元,
供应商型号: Q-3270321
供应商: 期货订购
标准整包数: 10

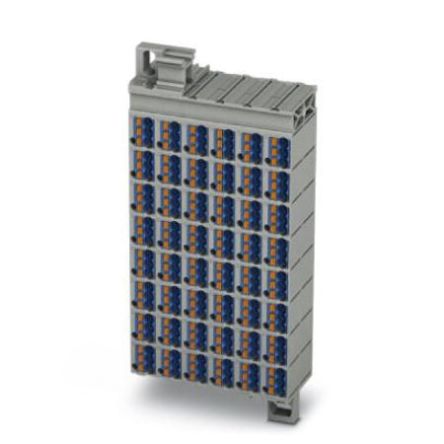

PHOENIX CONTACT 接线座- Din 轨道/通道 3270321

3270321概述

    Marshalling Patchboard PTMC 1,5/48-3 /BU 19Z 技术手册解析

    1. 产品简介


    产品类型:端子排(接线板)
    主要功能:用于集中布线,提供安全、可靠的连接点。
    应用领域:广泛应用于工业自动化系统、电力系统、通信设备等领域,尤其适合19英寸机柜内的布线需求。

    2. 技术参数


    - 额定电压:500 V
    - 额定电流:17.5 A
    - 导体截面积范围:0.14 mm² - 2.5 mm²(实心导线)
    - 最大载流能力:22 A(导体截面为2.5 mm²,布线充分);12 A(导体截面为2.5 mm²,布线受限)
    - 连接方式:压接式连接
    - 安装方式:壁挂式,适用于19英寸机柜
    - 颜色:主体为灰色,连接元件为蓝色
    - 尺寸:宽度66 mm,长度111 mm,高度30 mm
    - 绝缘材料:PA(聚酰胺),UL 94 V0级防火等级
    - 标准合规:符合IEC 60947-7-1标准

    3. 产品特点和优势


    - 高效连接:采用压接式连接,相比传统的焊锡连接,提供了更高的接触质量和更长的使用寿命。
    - 工具自由接线:紧凑的设计使得即使在空间受限的情况下也能轻松进行无工具接线。
    - 清晰标识:垂直走线设计便于识别和操作。
    - 适应爆炸性环境:蓝色设计特别适用于爆炸性区域(EXi区域)的应用。
    - 可靠的安全性能:通过多项防火和耐燃测试,确保在极端条件下也能保持稳定。

    4. 应用案例和使用建议


    - 应用案例:用于电力系统的布线,可以连接多种不同类型的导线,实现高效的电气连接。
    - 使用建议:
    - 在选择导线时,确保其符合规定的截面积范围。
    - 确保连接部位清洁,以保证良好的接触质量。
    - 安装时遵循制造商提供的指南,确保正确的安装方法。

    5. 兼容性和支持


    - 兼容性:该产品可与其他符合相关标准的电子元件或设备兼容,如压接式连接器和电线。
    - 支持:厂家提供详细的用户手册和技术支持服务,帮助客户正确使用和维护该产品。

    6. 常见问题与解决方案


    - 问题1:导线无法正确插入连接孔。
    - 解决方案:检查导线截面是否在允许范围内,确保导线清洁并按照正确的插入深度操作。
    - 问题2:连接处发热。
    - 解决方案:检查连接是否牢固,必要时重新接线。
    - 问题3:接头脱落。
    - 解决方案:重新紧固连接部件,确保足够的压力保持连接。

    7. 总结和推荐


    该款Marshalling Patchboard PTMC 1,5/48-3 /BU 19Z是专为工业自动化系统设计的高可靠性接线板,其高效的连接方式和出色的防火性能使其在市场上具有很强的竞争优势。适用于各种恶劣环境下的布线需求。对于需要在19英寸机柜内安装且要求高接触质量和安全性的应用场合,推荐使用这款产品。

3270321参数

参数
长*宽*高 111mm*66mm*30mm
安装方式 面板安装
零件状态 在售
包装方式 散装

3270321厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3270321数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线座- Din 轨道/通道 PHOENIX CONTACT 3270321 3270321数据手册
