3212202

产品分类: 端子 - 专用端子
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,接地端子,PT4-TWIN/1P-PE,菲尼克斯 接地端子排, PT 4-TWIN/1P-PE系列, 推入式端接
供应商型号: 651-3212202
供应商: Mouser
标准整包数: 1

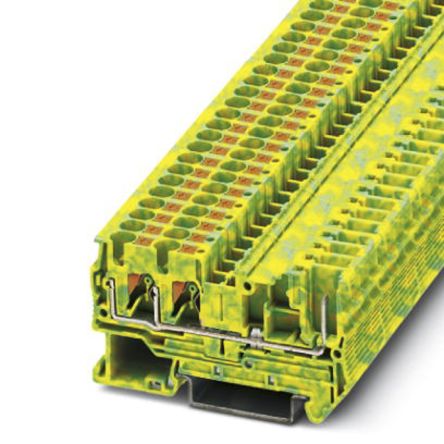

PHOENIX CONTACT 端子 - 专用端子 3212202

3212202概述


    产品简介


    产品名称: 推入式接地模块化接线端子 PT 4-TWIN/1P-PE - 3212202
    产品类型: 模块化接地接线端子
    主要功能: 用于电力系统中,提供安全可靠的电路连接和保护
    应用领域: 工业自动化、铁路车辆、建筑自动化等领域

    技术参数


    - 连接方式: 推入式 / 插头连接
    - 适用导体截面: 固体导体 0.2 mm² - 6 mm²
    - 适用导体截面(AWG): 24 - 12
    - 宽度: 6.2 mm
    - 颜色: 绿黄双色
    - 安装方式: DIN 导轨 NS 35/7.5 和 NS 35/15
    - 绝缘材料: 聚酰胺(PA),阻燃等级 UL 94 V0
    - 额定浪涌电压: 8 kV
    - 污染等级: 3级
    - 过电压类别: III类
    - 环境温度(操作): -40 °C 至 100 °C
    - 机械插入/拔出循环次数: 100次
    - 振动测试结果: 通过
    - 冲击测试结果: 通过
    - 绝缘材料温度指数(电气): 130 °C
    - 相对绝缘材料温度指数: -60 °C(静态)

    产品特点和优势


    - 易于安装: 使用推入式连接技术,无需工具即可轻松完成电线的安装,提高效率。
    - 紧凑设计: 前部连接和紧凑的设计使得在空间有限的地方也能方便安装。
    - 多功能测试连接: 双功能轴内置测试连接功能,便于系统检测和维护。
    - 高可靠性: 通过严格的振动和冲击测试,确保在恶劣环境下的稳定性和耐久性。

    应用案例和使用建议


    应用场景:
    - 工业自动化: 在工业环境中,PT 4-TWIN/1P-PE可以用于电机、传感器和其他控制设备的接地连接。
    - 铁路车辆: 由于具有较高的额定浪涌电压和火焰防护标准,该产品特别适用于铁路车辆的应用场景。
    使用建议:
    - 正确选择导体截面: 根据具体应用场景和电流需求,选择合适的导体截面以保证电气性能和安全性。
    - 适当剥线长度: 剥线长度应在 10 mm 到 12 mm 之间,以确保良好的接触效果。
    - 定期检查: 定期进行系统的测试和检查,以确保系统的正常运行和安全性。

    兼容性和支持


    - 兼容性: PT 4-TWIN/1P-PE 可以与多种类型的导线和插头配合使用,广泛应用于不同类型的电路连接。
    - 厂商支持: 凭借 Phoenix Contact 的强大技术支持团队,用户可以获得全面的技术支持和售后服务,帮助解决任何使用过程中遇到的问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接不牢固 | 确保导线完全推入连接点,并且接触良好。 |
    | 长时间暴露在高温下出现故障 | 确认导体截面选择符合规定,并保持良好的散热环境。 |
    | 接触不良 | 检查连接点是否有灰尘或杂质,进行清洁后重新连接。 |

    总结和推荐


    综合评估:
    PT 4-TWIN/1P-PE 是一款高性能的接地模块化接线端子,具备高可靠性、易安装、多功能测试连接等显著特点。该产品适用于多种严苛的工作环境,并且经过严格的测试认证,如 UL 94 V0 阻燃标准和振动冲击测试,确保其在工业自动化、铁路车辆等领域的广泛应用。
    推荐结论:
    鉴于其出色的功能和广泛的适用范围,PT 4-TWIN/1P-PE 非常适合需要高性能接地连接的场合。对于追求高效和可靠连接的用户来说,这是非常值得推荐的选择。

3212202参数

参数
长*宽*高 66.4mm*6.2mm*36.5mm
安装方式 DIN导轨安装

3212202厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3212202数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 端子 - 专用端子 PHOENIX CONTACT 3212202 3212202数据手册

3212202封装设计

查看详情并下载
Symbol
Footprint
3D Model
