首页  >  产品百科  >  3031200

3031200

厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯 直通式接线端子 , 5-QUATTRO, ST 1系列, 绿色, 弹簧笼端接, 17.5A
供应商型号: 2073108
供应商: 海外现货
标准整包数: 50

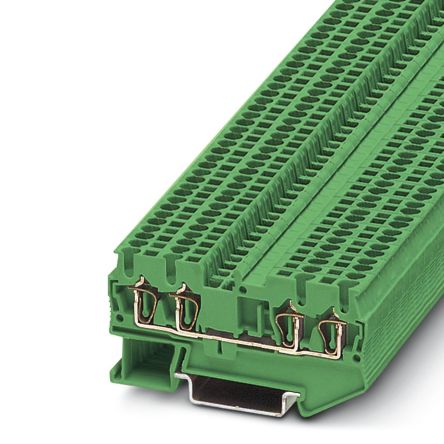

PHOENIX CONTACT 接线座- Din 轨道/通道 3031200

3031200概述

    ST 1,5-QUATTRO GN Feed-through Terminal Block

    1. 产品简介


    产品类型: 多导线接线端子
    主要功能: 该产品用于连接多个电线到一个电位点,提供高效的电气连接解决方案。
    应用领域: 广泛应用于铁路行业、机器制造、工厂自动化及过程工业等领域。

    2. 技术参数


    | 参数 | 描述 |

    | 额定电压 | 500 V |
    | 额定电流 | 17.5 A(1.5 mm² 导线截面积) |
    | 连接数量 | 每个级别 4 个连接 |
    | 导线截面积 | 刚性导线:0.08 mm² 至 1.5 mm² |
    | 连接方法 | 弹簧夹式连接 |
    | 安装类型 | DIN 导轨 NS 35/7.5 和 NS 35/15 |
    | 颜色 | 绿色 |

    3. 产品特点和优势


    独特功能和优势:
    - 可跨接性: 使用一致的 FBS 插接桥系统,可以跨接任意数量的接线端子,非常灵活。
    - 紧凑设计: 双连接设计允许在一个电位上连接四个导线,节省空间。
    - 测试认证: 通过铁路应用测试,适用于严格的铁路行业标准。
    - 高可靠性: 接触电阻仅为 1.54 mΩ,确保高效和可靠的电气连接。

    4. 应用案例和使用建议


    应用场景:
    - 在铁路控制系统中,确保信号传输稳定可靠。
    - 在工厂自动化环境中,提供高效的电力和信号连接。
    - 在过程工业中,确保系统组件之间稳定且安全的电气连接。
    使用建议:
    - 确保所有连接均按照标准 IEC 60947-7-1 进行。
    - 考虑环境条件和湿度范围,确保在极端温度下仍能正常工作。
    - 根据具体应用需求选择合适的导线截面积和连接方式。

    5. 兼容性和支持


    兼容性:
    - 该接线端子兼容 DIN 导轨 NS 35/7.5 和 NS 35/15。
    - 提供多种颜色的插接桥,以满足不同需求。
    厂商支持:
    - 厂商提供详尽的技术文档和安装指南,便于用户进行安装和维护。
    - 提供广泛的配件选项,如插接桥、隔板和警告盖等,增强系统的灵活性和安全性。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接稳定性不足 | 确认连接方式符合标准 IEC 60947-7-1,调整弹簧夹的紧固程度。|
    | 环境温度过高导致故障 | 检查周围环境温度,确保不超过规定的最大操作温度。 |
    | 导线接触不良 | 确保导线正确剥离并完全插入接线端子,检查接触电阻。|

    7. 总结和推荐


    综合评估:
    - 主要优点: 高额定电压和电流容量,双连接设计节约空间,适用于严苛环境的应用,具有广泛的标准认证。
    - 推荐: 鉴于其高效稳定的电气连接能力,特别是其优异的铁路行业适用性,强烈推荐用于需要高度可靠和稳定连接的应用场景。
    通过以上分析可以看出,ST 1,5-QUATTRO GN 接线端子是一款高性能的产品,适用于各种复杂环境下的电气连接需求。

3031200参数

参数
长*宽*高 72mm(长度)*4.2mm(宽度)
安装方式 弹簧安装,推入式
零件状态 在售
包装方式 散装

3031200厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3031200数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线座- Din 轨道/通道 PHOENIX CONTACT 3031200 3031200数据手册

3031200封装设计

查看详情并下载
Symbol
Footprint
3D Model
