3121025

产品分类: 端子 - 专用端子
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,分断接线端子,GTF76/48,菲尼克斯 分断端子, GTF 76/ 48系列, 单层, 灰色, 螺钉端接, 41A
供应商型号: PYA-3121025
供应商: 海外现货
标准整包数: 10
PHOENIX CONTACT 端子 - 专用端子 3121025

3121025概述


    产品简介

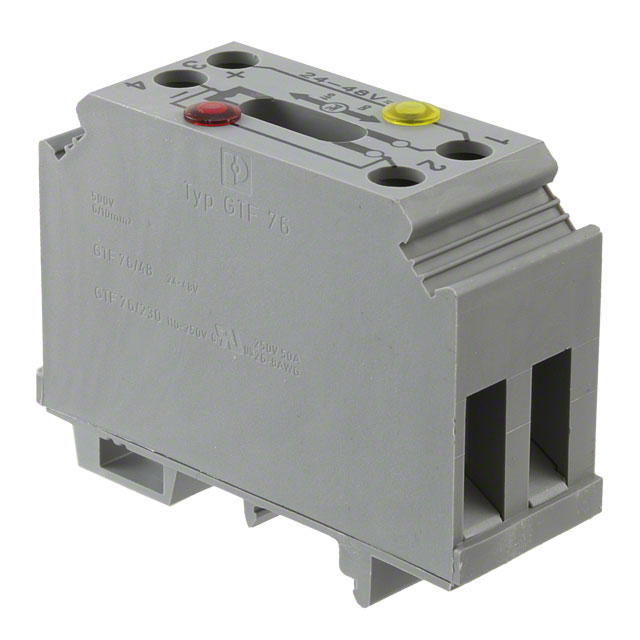

    GTF 76/48 地线断路终端块
    GTF 76/48 是一款适用于工业自动化控制系统的接地断路终端块。该终端块采用螺钉连接方式,广泛应用于需要电压范围为24至48V AC/DC的环境中。其电流范围为3.5到8mA,适用于小功率场合。产品设计紧凑,宽度仅为22.5mm,便于安装于标准的DIN导轨上。

    技术参数


    - 基本规格
    - 电压:24-48V AC/DC
    - 电流:3.5-8mA
    - 导线截面积:0.5-6mm²(实心),0.5-10mm²(绞合)

    - 物理尺寸
    - 长度:64.5mm
    - 宽度:22.5mm
    - 高度:NS 35/7.5: 54mm;NS 35/15: 61.5mm;NS 32: 59mm

    - 绝缘材料
    - 材料:PA(聚酰胺)
    - 阻燃等级:UL 94 V0级
    - 安全与认证
    - 耐冲击电压等级:III
    - 绝缘等级:I
    - 认证:CUL、GOST、UL

    - 连接特性
    - 连接方式:螺钉连接
    - 螺丝规格:M4
    - 剥线长度:12mm
    - 紧固扭矩:最小1.2Nm,最大1.5Nm

    产品特点和优势


    GTF 76/48 地线断路终端块以其紧凑的设计和高可靠性著称。它不仅符合WEEE和RoHS标准,还具有极高的阻燃性能和良好的绝缘性能。该产品可支持广泛的电压和电流范围,且适用于多种类型的导线截面,这使其在各种复杂环境下的应用变得非常灵活。此外,它在工业自动化控制系统中的广泛应用也证明了其在市场上的竞争力和可靠性。

    应用案例和使用建议


    应用场景:
    GTF 76/48 地线断路终端块常用于工厂自动化控制系统、电力系统保护及测量设备中。例如,在电气控制柜中,它可以确保安全可靠的接地连接,从而提高整个系统的稳定性和安全性。
    使用建议:
    - 在安装前,务必确认导线的截面积符合产品规格。
    - 按照推荐的紧固扭矩值拧紧螺丝,避免过度拧紧导致损坏。
    - 定期检查终端块的连接情况,确保长期可靠运行。

    兼容性和支持


    GTF 76/48 可以轻松安装于标准的DIN导轨上,并通过配套的配件进行扩展。Phoenix Contact 提供了详细的用户文档和技术支持,帮助用户正确安装和维护设备。同时,客户还可以获得认证机构提供的权威证书,确保设备的安全性和合规性。

    常见问题与解决方案


    - 问题1:如何选择正确的紧固扭矩?
    - 解决方法:参考技术手册中的紧固扭矩范围(最小1.2Nm,最大1.5Nm),使用专用工具进行紧固。

    - 问题2:连接不稳定怎么办?
    - 解决方法:检查导线是否安装正确,确保剥线长度合适。重新连接并确保螺丝已经紧固到位。

    总结和推荐


    综上所述,GTF 76/48 地线断路终端块是一款功能强大且实用的产品,尤其适合于自动化控制系统中的接地连接需求。其紧凑的设计、广泛的应用范围以及高质量的标准使其在市场上具有较强的竞争力。对于需要高度可靠接地连接的应用场景,强烈推荐使用这款产品。

3121025参数

参数
长*宽*高 64.5mm*22.5mm*22.5mm
安装方式 DIN导轨安装
零件状态 在售
包装方式 散装

3121025厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3121025数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 端子 - 专用端子 PHOENIX CONTACT 3121025 3121025数据手册

3121025封装设计

查看详情并下载
Symbol
Footprint
3D Model
