1714930

厂牌: PHOENIX CONTACT
产品描述: Phoenix Contact 1.27mm间距40p双排排针 板对板连接器, FP 1.27/ 40-MV系列, 表面
供应商型号: 277-18553-6-ND
供应商: Digi-Key
标准整包数: 1

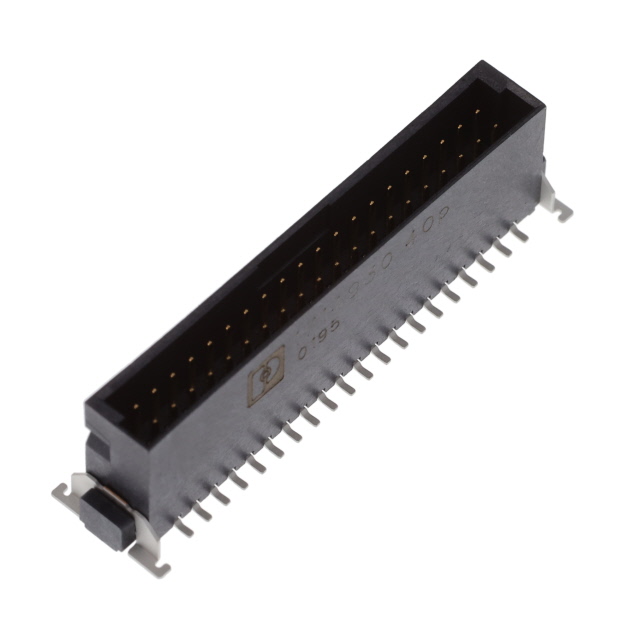

PHOENIX CONTACT 矩形连接器 - 针座 - 公插针 1714930

1714930概述


    产品简介


    产品名称: SMD Male Connectors - FP 1,27/ 40-MV 3,25 (型号1714930)
    产品类型: SMD(表面贴装)插头连接器
    主要功能:
    - 提供高密度板到板或线到板的电气连接。
    - 适用于紧凑型设计的空间节省型连接器。
    应用领域:
    - 消费电子产品
    - 通信设备
    - 工业自动化
    - 医疗设备
    - 汽车电子

    技术参数


    - 额定电流:1.4 A(在20°C)
    - 测试电压:500 V AC
    - 接触点数:40个
    - 间距:1.27 mm
    - 颜色:黑色
    - 接触表面处理:金镀层
    - 安装方式:SMD焊接
    - 防护等级:WEEE/RoHS符合要求,无须翼状生长(根据IEC 60068-2-82/JEDEC JESD 201)
    - 绝缘材料:液晶聚合物(LCP),分类IIIa
    - 耐燃等级:UL 94 V0
    - 环境温度:存储/运输 -40°C 至 70°C;装配 -5°C 至 100°C;运行 -55°C 至 125°C
    - 封装形式:44 mm宽带状包装,每包280个
    - 加工提示:按IPC/JEDEC J-STD-020E:2014-12标准执行回流焊

    产品特点和优势


    - 稳定的传输质量:采用金镀层的接触点确保长期稳定性。
    - 紧凑设计:高密度板对板或线对板连接器,为设备设计提供了空间节省的优势。
    - 灵活的布局:可以堆叠、共面或正交安装PCB,具有极高的灵活性。
    - 多功能性:高度可变的组合允许不同高度的公母接头配合,提供8 mm至13.8 mm的PCB间距自定义。

    应用案例和使用建议


    - 消费电子产品:适合用于手机、平板电脑等需要高密度连接的小型化设备。
    - 工业自动化:在工业控制面板中作为紧凑型接头,以适应狭小空间。
    - 医疗设备:用于高精度、低误差的医疗检测设备。
    使用建议:
    - 在使用前检查所有连接器是否符合应用的尺寸和环境条件。
    - 使用前进行严格的焊接工艺测试,确保焊接质量和可靠性。

    兼容性和支持


    - 兼容性:可以与多种PCB和连接器系统配合使用。
    - 厂商支持:提供详细的用户文档和技术支持,包括安装指南和维护手册。

    常见问题与解决方案


    - 问题:接触电阻过高
    - 解决方案:确保焊接质量良好,检查接触面是否有氧化或污染物。

    - 问题:装配过程中的变形
    - 解决方案:遵循加工提示,确保正确进行回流焊,避免过度加热或压力不当。

    总结和推荐


    综合评估:这款SMD Male Connector - FP 1,27/ 40-MV 3,25具备优良的电气特性和机械特性,能够在各种苛刻环境中稳定工作。其独特的设计特点和广泛的应用范围使其成为市场上极具竞争力的产品。
    推荐意见:鉴于其卓越的设计和强大的性能,强烈推荐用于需要高可靠性和紧凑设计的电子设备中。

1714930参数

参数
针脚数 40pin
间距-配接 1.27mm
排数 2
排距 1.27mm
触头镀层 - 配接
额定电流 1.4A
防护等级 -
类型 Header,Push-Pull
触头镀层厚度 - 配接 -
颜色 -
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

1714930厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1714930数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 矩形连接器 - 针座 - 公插针 PHOENIX CONTACT 1714930 1714930数据手册

1714930封装设计

查看详情并下载
Symbol
Footprint
3D Model
