1823065

产品分类: 接线板-线至板
厂牌: PHOENIX CONTACT
产品描述: Phoenix Contact PCB端子台 SPT-THR 1.5/11-H-5.0 P26系列, 5mm节距, 通孔, 弹簧笼端接, 黑色
供应商型号: 8811842
供应商: 海外现货
标准整包数: 40

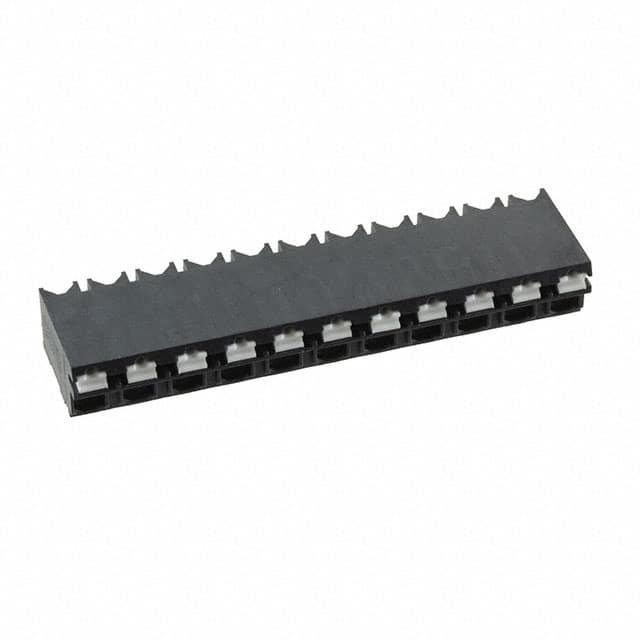

PHOENIX CONTACT 接线板-线至板 1823065

1823065概述

    # 产品概述:PCB终端块——SPT-THR 1,5/11-H-5,0 P26

    产品简介


    SPT-THR 1,5/11-H-5,0 P26 是一款高品质的印刷电路板(PCB)端子块,主要用于连接各种电气设备和线路。其主要功能在于提供稳定的电气连接,适用于工业控制、自动化设备和通信系统等领域。该产品采用德国工艺制造,具有卓越的质量和可靠性。

    技术参数


    以下是SPT-THR 1,5/11-H-5,0 P26的主要技术参数:
    - 额定电流(IN):13.5 A
    - 额定电压(UN):250 V / 320 V
    - 额定脉冲电压(II/2):4 kV
    - 额定脉冲电压(III/3):4 kV
    - 焊接针长度:2.6 mm
    - 导线/PCB连接方向:0°
    - 连接方式:弹簧推入式连接
    - 针间距:5 mm
    - 端子尺寸:0.7 x 0.3 mm
    - 尺寸:长度 13.6 mm,宽度 54 mm,高度 7.7 mm
    - 裸导线截面积(最小至最大):0.2 mm² 至 1.5 mm²
    - 铠装导线截面积(最小至最大):0.2 mm² 至 0.75 mm²
    - 防火等级:UL 94 V0

    产品特点和优势


    SPT-THR 1,5/11-H-5,0 P26的主要特点是其高稳定性和可靠性,特别适合工业应用环境。该产品采用了先进的弹簧推入式连接技术,能够确保连接的稳固和长久耐用。其抗脉冲电压能力强,能够满足不同严苛环境下的要求。此外,其优异的防火等级和广泛的适用范围使其在市场上具备较强的竞争力。

    应用案例和使用建议


    应用案例
    - 工业控制系统:用于连接各种传感器和执行机构。
    - 自动化设备:确保电力和信号的安全传输。
    - 通信系统:提供稳定可靠的电气连接,保证通信质量。
    使用建议
    - 在安装时要确保焊接针与PCB的连接牢固,避免松动造成接触不良。
    - 选择合适的导线截面积以确保电流的稳定传输。
    - 在高温环境下使用时,应注意散热,避免过热导致损坏。

    兼容性和支持


    SPT-THR 1,5/11-H-5,0 P26与其他同类产品兼容性良好,易于集成到现有的电气系统中。制造商提供全面的技术支持和售后服务,以确保用户能够充分利用产品的所有功能。

    常见问题与解决方案


    常见问题
    - 问题一:如何正确安装端子块?
    - 解决方案:按照制造商提供的安装指南进行操作,确保焊接针与PCB牢固连接。

    - 问题二:导线连接时需要注意什么?
    - 解决方案:选择合适的导线截面积,确保导线固定牢固且没有暴露在外的部分。
    - 问题三:如何提高端子块的散热效果?
    - 解决方案:在可能的情况下,增加散热片或散热通道,提高端子块周围的空气流通。

    总结和推荐


    SPT-THR 1,5/11-H-5,0 P26 是一款非常可靠且实用的PCB端子块,适用于多种工业应用场景。它在技术参数、产品特点和应用领域方面都表现出色,特别是在稳定性、安全性和易用性方面。因此,我们强烈推荐这款产品给需要稳定电气连接的用户。

1823065参数

参数
长*宽*高 13.6mm*54mm*10.3mm
安装方式 弹簧安装,推入式,螺纹安装,通孔安装
零件状态 在售
包装方式 散装,卷带包装

1823065厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1823065数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线板-线至板 PHOENIX CONTACT 1823065 1823065数据手册

1823065封装设计

查看详情并下载
Symbol
Footprint
3D Model
