3036550

厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,ST4-HESILED60(5X20),保险丝接线端子,
供应商型号: 651-3036550
供应商: Mouser
标准整包数: 1

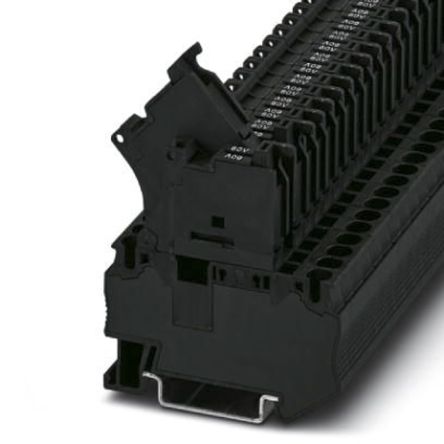

PHOENIX CONTACT 接线座- Din 轨道/通道 3036550

3036550概述


    产品简介

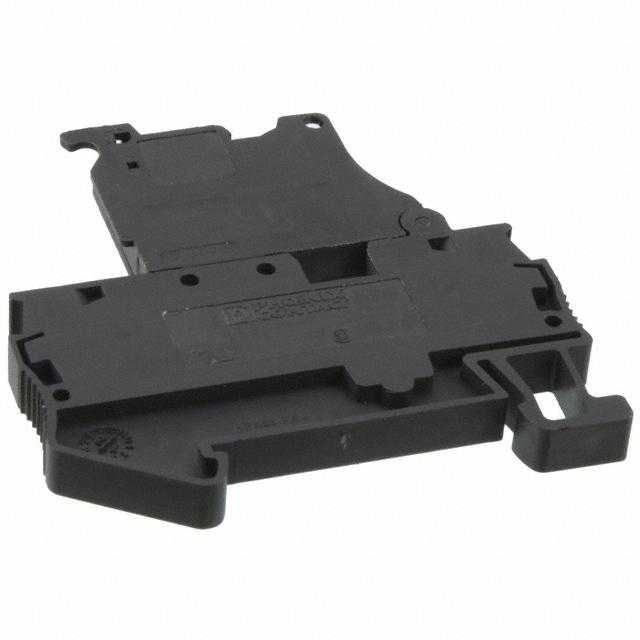

    ST 4-HESILED 60 (5X20) 是一款来自 PHOENIX CONTACT 的多功能保险丝接线端子块,适用于工业和自动化领域的电气设备。该产品具备嵌入式 LED 指示灯,安装在标准的 NS 35 导轨上,能够容纳 5x20mm 的管状保险丝。主要功能是为电气系统提供过载和短路保护,同时通过 LED 指示灯实现故障状态的可视化显示。
    主要应用领域
    - 工业控制系统
    - 机器制造
    - 电力分配系统
    - 通信设施
    - 其他需要过载保护的应用场景

    技术参数


    - 类型:保险丝接线端子块
    - 型号:ST 4-HESILED 60 (5X20)
    - 订货号:3036550
    - 保险丝类型:玻璃管式保险丝
    - 连接方式:弹簧夹持连接
    - 绝缘材料:PA(聚酰胺)
    - 颜色:黑色
    - 安装方式:NS 35 导轨安装
    - 尺寸:宽度 6.2 mm,长度 61.5 mm,高度 NS 35/7.5 62.5 mm,高度 NS 35/15 70 mm
    - 电压范围:标称电压 500 V(断开时),LED 电压范围 30 V AC/DC 至 60 V AC/DC
    - 电流范围:额定电流 6.3 A(断开时)
    - 功率损失:≥1.6 W(过载时),≥4 W(短路时)
    - 污染等级:3 级
    - 浪涌电压类别:III 类
    - 认证:CB, CSA, CUL, GL, GOST, KEMA, UL

    产品特点和优势


    ST 4-HESILED 60 (5X20) 在设计上具有以下几个显著特点和优势:
    - 高可靠性:采用玻璃管式保险丝,具有高耐温性和稳定性。
    - 易于维护:内置 LED 指示灯,能够及时指示故障状态。
    - 广泛的适用性:适用于多种电压和电流需求的应用场景。
    - 安全可靠:通过多项国际认证,确保产品质量和安全性。
    - 安装简便:采用标准的 NS 35 导轨安装,安装过程简单快捷。
    这些特点使得该产品在各种工业和自动化应用中展现出极高的市场竞争力和实用性。

    应用案例和使用建议


    ST 4-HESILED 60 (5X20) 在实际应用中,常用于机器制造、工业控制系统和电力分配系统等场合。例如,在一个大型工厂的配电系统中,可以将多个 ST 4-HESILED 60 (5X20) 端子块串联使用,以实现对不同分支电路的有效保护。通过适当的布线和安装,还可以进一步提升系统的可靠性和安全性。
    使用建议
    - 正确选择保险丝:根据实际应用中的电流需求选择合适的保险丝类型和规格。
    - 定期检查:在安装后定期检查 LED 指示灯的状态,确保系统的正常运行。
    - 合理布线:在安装过程中,注意导线的选择和连接,确保良好的电气接触和散热效果。

    兼容性和支持


    该产品与 PHOENIX CONTACT 的其他端子块和配件具有良好的兼容性,如 ATP-ST 4 分隔板、FBS 插接桥和 ZB 标签条等。此外,制造商提供了详尽的技术文档和支持服务,以帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    1. 问题:LED 指示灯不亮。
    - 解决方法:检查连接线是否正确且稳固,更换可能损坏的保险丝。
    2. 问题:保险丝频繁烧断。
    - 解决方法:确认电路是否存在短路或过载情况,选择合适规格的保险丝进行替换。
    3. 问题:安装后无法正常工作。
    - 解决方法:检查是否按照正确的步骤进行安装,必要时请参阅产品手册或联系技术支持。

    总结和推荐


    综上所述,ST 4-HESILED 60 (5X20) 不仅具备优良的设计和可靠的性能,而且在各种工业和自动化应用中表现出色。对于寻求高效过载和短路保护的用户来说,这款产品无疑是一个值得推荐的选择。结合其广泛的应用场景和强大的兼容性,ST 4-HESILED 60 (5X20) 将成为许多项目中的理想之选。

3036550参数

参数
长*宽*高 61.5mm*6.2mm*70mm
安装方式 弹簧安装,推入式
零件状态 在售

3036550厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3036550数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线座- Din 轨道/通道 PHOENIX CONTACT 3036550 3036550数据手册

3036550封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 20.2055 ¥ 170.7365
10+ $ 18.522 ¥ 156.5109
25+ $ 17.9928 ¥ 152.0392
50+ $ 17.3124 ¥ 146.2898
100+ $ 15.4875 ¥ 130.8694
250+ $ 14.7 ¥ 124.215
库存: 36
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 170.73
