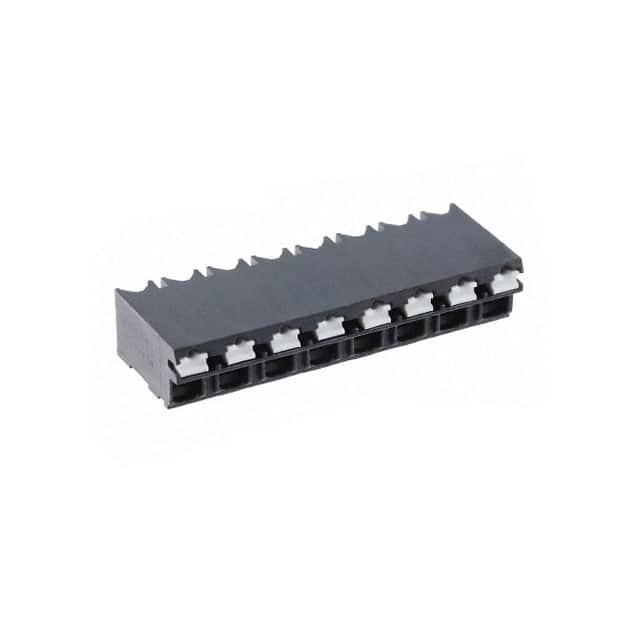

1824585

产品分类: 接线板-线至板
厂牌: PHOENIX CONTACT
产品描述: Phoenix Contact PCB端子台 SPT-SMD 1.5/ 8-H-3.5 R72系列
供应商型号: 651-1824585
供应商: Mouser
标准整包数: 1
PHOENIX CONTACT 接线板-线至板 1824585

1824585概述

    # 电子元器件产品技术手册:PCB终端块 SPT-SMD 1,5/8-H-3,5 R72

    产品简介


    PCB终端块是一种用于印刷电路板(PCB)上的接线端子。它适用于各种需要连接导线到PCB的场合。本款PCB终端块SPT-SMD 1,5/8-H-3,5 R72,型号为1824585,主要用于高密度布线需求的电路设计中。它采用表面贴装技术(SMD),通过焊接固定在PCB上,提供稳定的电气连接。
    主要功能
    - 实现导线与PCB之间的可靠连接。
    - 支持高电流负载。
    - 适用于工业自动化、通信设备、医疗设备等领域。
    应用领域
    - 工业自动化控制。
    - 通信设备。
    - 医疗设备。
    - 汽车电子。

    技术参数


    以下是根据技术手册中提取的主要技术参数:
    | 参数 | 规格 |

    | 额定电流 | 13.5 A |
    | 额定电压 | 160 V (II/2) |
    | 导体横截面范围 | 固体线 0.2-1.5 mm²
    柔性线 0.2-1.5 mm² |
    | 推荐连接方法 | 推入式弹簧连接 |
    | 引脚间距 | 3.5 mm |
    | 封装材料 | 聚合物液晶 (LCP) |
    | 端子间距 | 7 mm |
    | 针尺寸 | 0.7 x 0.3 mm |
    | 绝缘等级 | III/3 |
    | 工作温度范围 | -40°C 至 +105°C |

    产品特点和优势


    独特功能和优势
    1. 高可靠性连接:推入式弹簧连接方式确保导线与PCB之间的稳固连接。
    2. 广泛适用性:适用于多种导体材质和尺寸,适应不同的应用需求。
    3. 高绝缘等级:III/3级绝缘标准,能够满足各种高压环境的应用要求。
    4. 符合多种认证标准:通过UL、cUL、EAC、cULus等多重认证,保证产品质量。
    5. 高耐温性能:能够在广泛的温度范围内稳定工作,确保设备长期可靠运行。

    应用案例和使用建议


    应用案例
    此PCB终端块常被应用于工业自动化控制系统中,作为信号传输的关键组件。例如,在PLC控制系统中,它能实现外部传感器与PLC输入模块之间的连接。此外,它也适用于医疗设备的内部布线,确保可靠的信号传输。
    使用建议
    1. 选择合适的导线尺寸:根据导线的横截面积选择合适的终端块,确保连接稳固且安全。
    2. 保持良好的环境条件:尽量避免在极端高温或低温环境中使用,以保持良好的电气性能。
    3. 注意散热设计:在高电流应用中,适当增加散热措施,确保终端块的使用寿命。

    兼容性和支持


    兼容性
    - 本产品与各种标准导线兼容,包括固态和柔性导线。
    - 支持表面贴装技术(SMD),可与所有标准SMD焊接设备兼容。
    厂商支持
    - 提供详尽的技术文档和用户手册。
    - 提供在线技术支持,解答客户在安装和使用过程中遇到的问题。

    常见问题与解决方案


    常见问题及解决方法
    1. 问题:安装时出现接触不良
    - 解决方法:确认导线插入深度和方向是否正确,确保导线完全插入并稳固。
    2. 问题:连接处发热
    - 解决方法:检查导线横截面积是否匹配,并确保导线已充分插入至限位处。
    3. 问题:端子块损坏
    - 解决方法:及时更换损坏部件,确保系统的持续稳定运行。

    总结和推荐


    综合评估
    这款PCB终端块SPT-SMD 1,5/8-H-3,5 R72具备出色的电气性能和高可靠性,适用于多种复杂应用场景。其广泛的工作温度范围和认证标准,使其在多种工业环境中表现优异。
    推荐使用
    我们强烈推荐使用此PCB终端块。无论是工业自动化还是医疗设备制造,它的稳定性和可靠性都能为您的项目带来显著的优势。

1824585参数

参数
长*宽*高 13.6mm(长度)*9.7mm(高度)
通用封装 SMD,P=3.5mm
安装方式 弹簧安装,推入式,螺纹安装,贴片安装
零件状态 在售
包装方式 卷带包装

1824585厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。
