1420922

厂牌: PHOENIX CONTACT

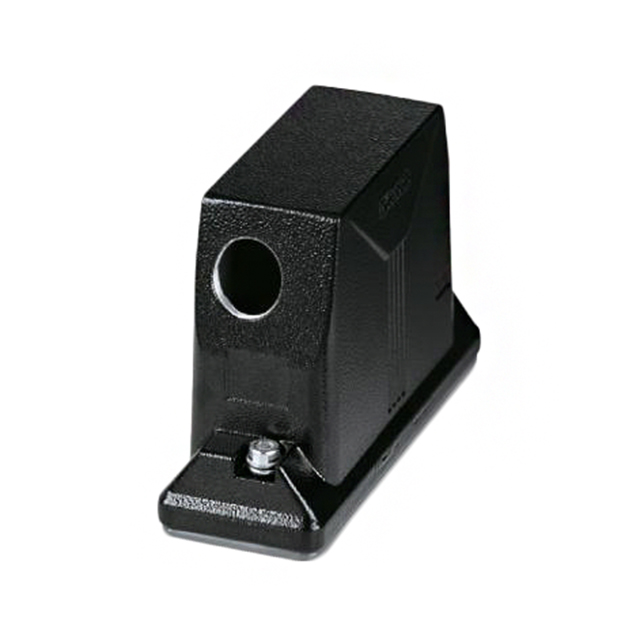

产品描述: 重载连接器外壳, HC系列, 套管壳体
供应商型号: 2072165
供应商: 海外现货
标准整包数: 1
PHOENIX CONTACT 重载连接器 - 外壳/盖罩/基底 1420922

1420922概述

    电子元器件产品技术手册:HC-ADV-B24-HHWH-1STM25-MF-BK

    产品简介


    本产品为HC-ADV-B24-HHWH-1STM25-MF-BK套筒外壳,设计用于工业自动化和控制系统的严苛环境。该产品具备多种防护等级和高耐候性,适用于广泛的应用场景,如工业机械、船舶和海上设施、电力系统等领域。通过其坚固耐用的设计和出色的环境适应能力,确保了长期稳定可靠的操作。

    技术参数


    - 尺寸:高93.7mm、宽57mm、长152mm;装配切口长112mm,宽35mm
    - 防护等级(IP):IP66、IP68 (0.2 bar/24 h)、IP69K (ISO 20653:2013-02)
    - 防护等级(NEMA):4 (UL 50e)、4X (UL 50e)、12 (UL 50e)
    - 工作温度范围:-40°C至125°C
    - 颜色:黑色
    - 锁紧方式:螺纹锁紧
    - 电缆出口:1个侧出口
    - 材料:压铸铝,抗盐水腐蚀
    - 表面处理:粉末涂层
    - 密封材料:Viton
    - 固定螺丝:M6(螺丝头:5mm内六角螺丝)

    产品特点和优势


    1. 高防护等级:提供多层防护,保证设备在极端环境下不受损坏。
    2. 抗腐蚀:选用抗盐水腐蚀的材料,适合海洋及化工环境。
    3. 广泛的适用温度范围:可在极端温度下正常工作,具有极强的环境适应性。
    4. 坚固耐用:采用高强度材料制成,确保长期稳定运行。
    5. 兼容性强:多种锁定和接口方式,易于安装与连接。

    应用案例和使用建议


    - 应用案例:此套筒外壳常用于工业控制面板、海上石油平台、风力发电设备等场所。
    - 使用建议:
    - 确保安装时的切口大小符合要求,避免过度压力导致外壳损坏。
    - 定期检查并清洁外壳表面,确保密封效果。
    - 在极端环境下操作时,需定期进行维护检查。

    兼容性和支持


    - 兼容性:可与多种标准电缆和连接器配套使用,支持M25规格的电缆出口。
    - 支持和维护:厂家提供详细的安装指南和技术支持,以帮助客户顺利安装和使用该产品。

    常见问题与解决方案


    1. 问题:外壳安装困难
    - 解决方案:确保切口尺寸正确,严格按照安装指南操作。
    2. 问题:密封失效
    - 解决方案:定期检查并更换老化或损坏的密封圈,确保良好的密封性能。
    3. 问题:接线不稳固
    - 解决方案:确认螺丝紧固到位,避免松动导致接触不良。

    总结和推荐


    HC-ADV-B24-HHWH-1STM25-MF-BK套筒外壳以其卓越的防护性能、坚固耐用的设计以及广泛的适用范围,成为众多工业应用的理想选择。其出色的技术参数和多种兼容性,使得该产品在各种环境中均能表现优异。综上所述,我们强烈推荐此产品用于需要高防护等级和稳定性的应用场景。

1420922参数

参数
长*宽*高 152mm*57mm*93.7mm
安装方式 螺纹安装
零件状态 在售
包装方式 散装

1420922厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1420922数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 重载连接器 - 外壳/盖罩/基底 PHOENIX CONTACT 1420922 1420922数据手册
