1777639

产品分类: 接线板-线至板
厂牌: PHOENIX CONTACT

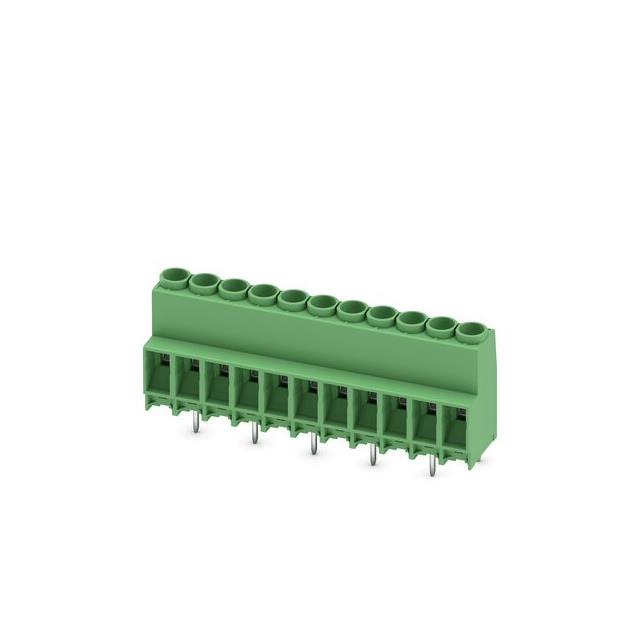

产品描述: Phoenix Contact PCB端子台 MKDS 5N HV/11-ZB-6.35系列, 11路, 6.35mm节距, 通孔, 螺钉拧紧端接, 绿色
供应商型号: 8544460
供应商: 海外现货
标准整包数: 50
PHOENIX CONTACT 接线板-线至板 1777639

1777639概述

    # MKDS 5N HV/11-ZB-6,35 PCB Terminal Block 技术手册

    产品简介


    产品类型及功能
    MKDS 5N HV/11-ZB-6,35 是一款用于印刷电路板(PCB)的终端块。它通过螺丝连接方式提供电源或信号的稳定传输,并适用于多种工业应用场景。此产品尤其适合需要高电压和高电流的应用,如自动化设备、电力系统和工业控制装置等。
    应用领域
    - 自动化设备
    - 电力系统
    - 工业控制装置
    - 工业自动化设备
    - 高压配电系统

    技术参数


    - 额定电流(IN): 41 A
    - 额定电压(UN):
    - 800 V (III/3)
    - 1000 V (III/2, II/2)
    - 耐冲击电压:
    - III/3: 8 kV
    - III/2: 8 kV
    - II/2: 8 kV
    - 间距: 6.35 mm
    - 高度: 32 mm
    - 宽度: 63.5 mm
    - 绝缘材料: 聚酰胺(PA)
    - 防电弧和爬电距离: 增加
    - 紧固扭矩范围: 0.5 Nm 至 0.6 Nm
    - 接线能力: 固态最小0.2 mm², 最大6 mm²;绞合最小0.2 mm², 最大4 mm²
    - 安装方式: 焊接

    产品特点和优势


    - 旋转定位销版本:MKDSV系列推荐用于2位置连接,增加稳定性。
    - 高压应用:MKDS 5N HV型号具有更高的空气和爬电距离,满足高电压需求。
    - 紧凑设计:采用紧凑的蛇形引脚排列,可实现无限的600V UL认证。

    应用案例和使用建议


    应用案例
    该产品广泛应用于自动化设备和电力系统中,特别是在需要高电压和高电流传输的场合。例如,在大型工业机器中,该终端块可以稳定传输高电流以保证设备正常运行。
    使用建议
    - 布线注意事项:确保所有电线连接正确,避免短路和接触不良。
    - 紧固扭矩:确保螺钉的紧固扭矩在0.5 Nm到0.6 Nm之间,以确保良好的电气接触。
    - 环境温度:使用时注意环境温度不超过80°C,以保持稳定的电流传输。

    兼容性和支持


    - 兼容性:此终端块与标准焊盘和导线兼容。
    - 技术支持:提供详尽的技术文档和用户手册,包括安装指南和维护说明。如有问题,可联系制造商获得进一步的技术支持。

    常见问题与解决方案


    - 问题:螺钉连接不稳定
    - 解决方案:检查并调整紧固扭矩,确保在0.5 Nm至0.6 Nm之间。
    - 问题:电气接触不良
    - 解决方案:重新检查导线连接,确保没有松动或损坏。
    - 问题:温度过高
    - 解决方案:检查环境温度,确保不超过80°C,并适当降低负载。

    总结和推荐


    产品优点

    总结


    - 高可靠性和稳定性:通过UL和CE认证,满足各种严格的应用要求。
    - 紧凑设计:空间利用率高,便于安装和布线。
    - 抗电弧和爬电距离:提高安全性,延长使用寿命。
    推荐
    MKDS 5N HV/11-ZB-6,35 是一款高效可靠的PCB终端块,适用于需要高电压和高电流传输的各类工业设备。它的高性能和广泛适用性使其成为工业自动化领域的理想选择。强烈推荐使用此产品。

1777639参数

参数
长*宽*高 15.85mm(长度)*27mm(高度)
安装方式 夹子安装,螺纹安装,通孔安装
零件状态 在售
包装方式 散装

1777639厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1777639数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线板-线至板 PHOENIX CONTACT 1777639 1777639数据手册

1777639封装设计

查看详情并下载
Symbol
Footprint
3D Model
