1411106

厂牌: PHOENIX CONTACT

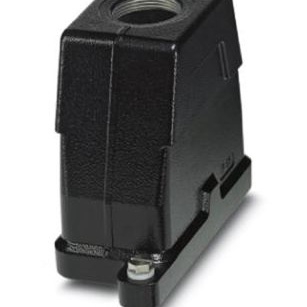

产品描述: 菲尼克斯,HC-HPR-B06-HHWH-1TTM25-EM-BK,外壳,菲尼克斯 重载连接器外壳, HC-HPR-B06-HHWH-1TTM25-EM-BK系列, 壳体
供应商型号: Q-1411106
供应商: 期货订购
标准整包数: 1
PHOENIX CONTACT 重载连接器 - 外壳/盖罩/基底 1411106

1411106概述

    电子元器件产品技术手册:HC-HPR-B06-HHWH-1TTM25-EM-BK

    1. 产品简介


    本产品为HC-HPR-B06-HHWH-1TTM25-EM-BK型号的外壳,属于系列HPR,主要用于铁路应用中,以满足增强的环境和电磁兼容性要求。这类外壳设计用于保护内部电路免受外部环境的影响,尤其适用于高振动和冲击的工业环境。

    2. 技术参数


    - 尺寸
    - 高度:100.5 mm
    - 宽度:58 mm
    - 长度:132 mm
    - 环境条件
    - 防护等级(IP):IP66, IP68 (0.5 bar / 24 h), IP69K (ISO 20653:2013-02)
    - 工作温度范围:-40°C 至 125°C
    - 材料
    - 外壳材料:铝合金压铸
    - 表面处理:粉末涂层,黑色
    - 密封材料:NBR
    - 电缆夹材料:不锈钢
    - 锁紧螺钉材料:不锈钢
    - 连接方式
    - 卡扣数量:1个直出
    - 卡扣类型:M25
    - 组装说明
    - 锁紧螺丝:M6锁紧螺丝,六角槽头(SW10),紧固扭矩:4 Nm

    3. 产品特点和优势


    - 振动和冲击耐受能力:符合IEC 61373/EN 50155标准,类别1,等级1B,适用于高振动和冲击环境。
    - 防护等级:达到IP66, IP68 (0.5 bar / 24 h), IP69K (ISO 20653:2013-02),能有效防尘防水。
    - 广泛的工作温度范围:可在极端温度环境下(-40°C至125°C)正常运行。
    - 材料坚固:采用铝合金压铸材料,具有出色的机械强度和耐腐蚀性。
    - 易于安装和维护:标准的六角槽头螺丝,方便快速安装和拆卸。

    4. 应用案例和使用建议


    该产品特别适合于铁路运输行业中的各种应用场景,如车载设备、信号系统及通讯设备。此外,也可用于其他需要高防护等级和耐环境要求的应用场景。
    使用建议:
    - 在安装过程中,确保紧固扭矩为4 Nm,以保证良好的密封效果。
    - 考虑到产品的高强度,建议定期检查安装紧固情况,确保长期稳定使用。

    5. 兼容性和支持


    - 兼容性:与系列HPR的其他组件兼容,如接触插入件HC-B6、BB10、DD24等。
    - 厂商支持:提供详细的组装说明和技术文档,确保用户能够正确安装和维护产品。

    6. 常见问题与解决方案


    - 问题:紧固扭矩过低导致密封不良。
    - 解决方案:严格按照安装指南中规定的扭矩值进行紧固,以确保密封效果。
    - 问题:工作温度超过规定范围。
    - 解决方案:避免将产品长时间暴露在超出其工作温度范围的环境中,必要时可采取适当的隔热措施。

    7. 总结和推荐


    综上所述,HC-HPR-B06-HHWH-1TTM25-EM-BK是一款专为铁路及其他严苛环境设计的高品质外壳,具备优秀的防护性能、宽泛的工作温度范围以及易于安装的特点。其适用于多种高要求的应用场合,且具有良好的市场竞争力。我们强烈推荐此产品给寻求高性能保护解决方案的用户。
    联系信息:
    更多详细信息,请访问官方网站 [http://www.phoenixcontact.com](http://www.phoenixcontact.com) 或直接咨询当地的销售代表。
    以上是对该产品的详细介绍,涵盖了产品特性、适用环境、装配指导等方面的内容。希望对您的选择有所帮助。

1411106参数

参数
长*宽*高 132mm*58mm*100.5mm
安装方式 螺纹安装
零件状态 在售
包装方式 散装
