3033074

产品分类: 端子 - 专用端子
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,接地端子,STU4-TWIN-PE,菲尼克斯 接地端子排, STU 4-TWIN-PE系列
供应商型号: 651-3033074
供应商: Mouser
标准整包数: 1
PHOENIX CONTACT 端子 - 专用端子 3033074

3033074概述


    产品简介

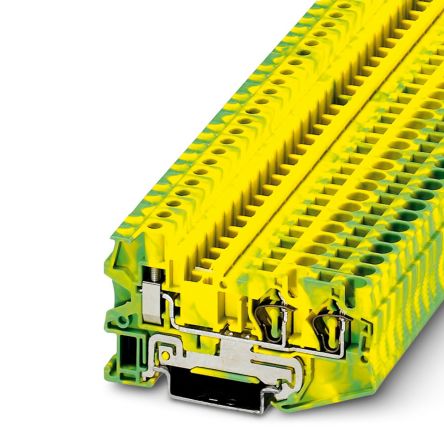

    STU 4-TWIN-PE Feed-through Terminal Block
    STU 4-TWIN-PE 是一种紧凑型穿墙式接线端子块,主要用于电气连接。它采用螺钉连接和弹簧夹连接方式,适用于工业控制、配电盘和其他电气系统中。这款终端块主要用于将导线安全可靠地固定在电路板上,并确保长期稳定的电气连接。

    技术参数


    主要规格
    - 连接类型:螺钉连接和弹簧夹连接
    - 导线截面积范围:0.14 mm² 至 6 mm²
    - 导线 AWG 规格:28 至 12
    - 颜色:绿黄相间
    - 宽度:6.2 mm
    - 尺寸(高度):
    - NS 35/7.5:42.8 mm
    - NS 35/15:50.3 mm
    - 装配方式:NS 35/7.5 或 NS 35/15 导轨安装
    性能参数
    - 绝缘材料:PA(聚酰胺)
    - 灭火等级:UL 94 V0
    - 最大浪涌电压:8 kV
    - 污染等级:3
    - 浪涌电压类别:III
    - 绝缘材料组:I
    - 依据标准连接:IEC 60947-7-2
    连接数据
    - 螺钉连接扭矩范围:0.6 Nm 至 0.8 Nm
    - 导线最小截面积(实心):0.14 mm²
    - 导线最大截面积(实心):6 mm²
    - 导线最小截面积(绞合):0.14 mm²
    - 导线最大截面积(绞合):4 mm²
    - 使用TWIN 接头时,最小导线截面积(绞合,无塑料套管):0.14 mm²
    - 使用TWIN 接头时,最大导线截面积(绞合,无塑料套管):4 mm²
    - 使用TWIN 接头时,最小导线截面积(绞合,有塑料套管):0.5 mm²
    - 使用TWIN 接头时,最大导线截面积(绞合,有塑料套管):2.5 mm²

    产品特点和优势


    1. 紧凑设计:STU 4-TWIN-PE 具有紧凑的设计,便于在空间受限的应用环境中安装。
    2. 安全可靠的连接:采用螺钉连接和弹簧夹连接,能够提供持久且稳固的电气连接。
    3. 高可靠性:使用PA(聚酰胺)绝缘材料,符合UL 94 V0等级,确保产品具有出色的防火性能。
    4. 多种安装选项:可以安装在不同类型的导轨上,适应不同的安装需求。

    应用案例和使用建议


    应用场景
    - 工业自动化系统
    - 配电盘
    - 控制柜
    使用建议
    - 在安装前仔细检查导线的截面积是否符合产品规格要求。
    - 在使用螺钉连接时,严格按照规定的扭矩值拧紧,避免过紧或过松导致连接不牢固。
    - 对于使用TWIN 接头的情况,需确保绞合导线正确插入,并注意导线的截面积范围限制。

    兼容性和支持


    STU 4-TWIN-PE 可以兼容不同型号的桥接器和附件,如插拔桥接器(FBS系列)和其他适配器。制造商提供相关的技术支持和服务,确保用户能够在安装和维护过程中获得帮助。

    常见问题与解决方案


    常见问题
    1. 连接不牢固:确保螺钉连接扭矩在规定范围内。
    2. 导线插入困难:确认导线截面积在产品规格范围内,适当调整螺钉连接扭矩。
    解决方案
    1. 连接不牢固:重新拧紧螺钉,确保扭矩在0.6 Nm 至 0.8 Nm之间。
    2. 导线插入困难:检查导线截面积是否符合规格,重新剥线并尝试再次插入。

    总结和推荐



    总结


    STU 4-TWIN-PE 是一款高性能的穿墙式接线端子块,适用于各种电气连接场合。它的紧凑设计、安全可靠的连接方式和高可靠性使其成为工业自动化系统和配电盘的理想选择。
    推荐
    鉴于其卓越的功能特性和广泛的适用性,我们强烈推荐 STU 4-TWIN-PE 终端块用于各类需要稳定和可靠电气连接的应用场景。

3033074参数

参数
长*宽*高 74.4mm(长度)*6.2mm(宽度)
安装方式 螺纹安装,通孔安装
零件状态 在售
包装方式 散装

3033074厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3033074数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 端子 - 专用端子 PHOENIX CONTACT 3033074 3033074数据手册

3033074封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 10.143 ¥ 85.7084
10+ $ 9.2988 ¥ 78.5749
25+ $ 9.0288 ¥ 76.2934
50+ $ 8.694 ¥ 73.4643
100+ $ 8.0028 ¥ 67.6237
250+ $ 7.3815 ¥ 62.3737
库存: 15
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 85.7
