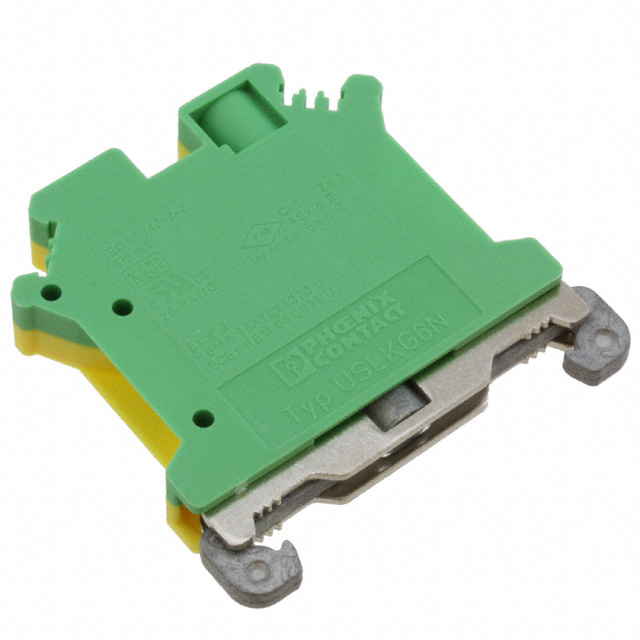

0444048

厂牌: PHOENIX CONTACT
产品描述: Phoenix Contact 接地模块化接线排, 1 路, 绿色/黄色, 接地螺旋夹端接, DIN 导轨
供应商型号: Q-0444048
供应商: 期货订购
标准整包数: 50
PHOENIX CONTACT 接线座- Din 轨道/通道 0444048

0444048概述

    USLKG 6 N-1 接地端子技术手册

    产品简介


    USLKG 6 N-1 是一款接地端子,主要用于电力系统中安全接地。它采用螺钉连接方式,适用于连接2根导线,单个端子的位数为1。该接地端子适用于多种导线截面积,从0.2 mm² 到10 mm²不等。产品颜色为黄绿色,安装方式为符合标准的NS 35/15-2,3 DIN导轨。USLKG 6 N-1 具备多种技术认证和铁路车辆防火保护认证,适用于工业自动化、能源管理和交通控制等领域。

    技术参数


    - 位数: 1
    - 层数: 1
    - 连接量: 2
    - 额定横截面: 6 mm²
    - 连接方式: 螺钉连接
    - 适用导线横截面: 0.2 mm² - 10 mm²
    - 导线型号: AWG 24 - 8
    - 宽度: 8.2 mm
    - 长度: 42.5 mm
    - 高度:
    - NS 35/7.5: 47 mm
    - NS 35/15: 54.5 mm
    - NS 32: 52 mm
    - 额定浪涌电压: 8 kV
    - 污染等级: 3
    - 电涌电压类别: III
    - 绝缘材料: PA
    - 阻燃等级: UL 94 V0
    - 额定条件下的最大功耗: 1.31 W
    - 绝缘材料相对温度指数(电气,UL 746 B): 130 °C
    - 低温下的静态绝缘材料应用: -60 °C

    产品特点和优势


    1. 高阻燃性: 产品通过UL 94 V0阻燃等级认证,具备极高的防火安全性。
    2. 多规格适应性: 支持从0.2 mm²到10 mm²的多种导线,满足不同场合需求。
    3. 高可靠性: 适用于额定浪涌电压高达8 kV的场合,确保在高压环境中的稳定工作。
    4. 铁路车辆专用认证: 通过多项铁路车辆防火性能认证,适用于轨道交通等特殊领域。
    5. 安装简便: 采用螺钉连接方式,易于安装且连接可靠。

    应用案例和使用建议


    USLKG 6 N-1 在多个工业场景中均有广泛应用,如电力配电柜、工业自动化控制系统、机车车辆的布线系统等。根据手册提供的信息,我们建议用户在安装时注意以下几点:
    - 选择合适的DIN导轨进行安装,以保证系统的稳定性。
    - 在连接导线时,确保导线横截面符合规格要求,避免因过载导致的安全隐患。
    - 使用专用的螺丝刀工具紧固连接,确保接触良好。
    - 在高温或低温环境中使用时,需考虑其绝缘材料的应用范围。

    兼容性和支持


    USLKG 6 N-1 支持与各种标准的DIN导轨配套使用,确保其在各类工业场合中的通用性和灵活性。Phoenix Contact公司提供了详尽的技术支持和售后服务,用户可通过官方网站获取详细的产品文档和技术支持资料。

    常见问题与解决方案


    1. 问题: 导线连接处松动。
    - 解决方法: 重新紧固连接螺钉,确保达到规定的紧固扭矩(1.5 Nm - 1.8 Nm)。
    2. 问题: 产品无法正常工作。
    - 解决方法: 检查连接的导线是否符合规格要求,确认安装位置是否正确。
    3. 问题: 端子表面损坏。
    - 解决方法: 检查并更换损坏的端子,确保系统的安全性。

    总结和推荐


    USLKG 6 N-1 是一款在电力系统中表现卓越的接地端子。其具备优异的防火性能、广泛的适用性、便捷的安装方式,使其在工业自动化、轨道交通等领域的应用中具有显著的优势。经过细致的技术参数对比和应用案例分析,我们推荐在需要高可靠性和高安全性接地连接的场合优先选用此款产品。

0444048参数

参数
长*宽*高 42.5mm(长度)*8.2mm(宽度)
安装方式 螺纹安装
零件状态 在售
包装方式 散装

0444048厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

0444048数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线座- Din 轨道/通道 PHOENIX CONTACT 0444048 0444048数据手册

0444048封装设计

查看详情并下载
Symbol
Footprint
3D Model
