首页  >  产品百科  >  1619611

1619611

产品分类: 端子 - 专用端子
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,电缆连接器,CA-12M2N8A8504,Phoenix Contact M23圆形连接器插头, 12芯, 电缆安装, 压接
供应商型号: Q-1619611
供应商: 期货订购
标准整包数: 1

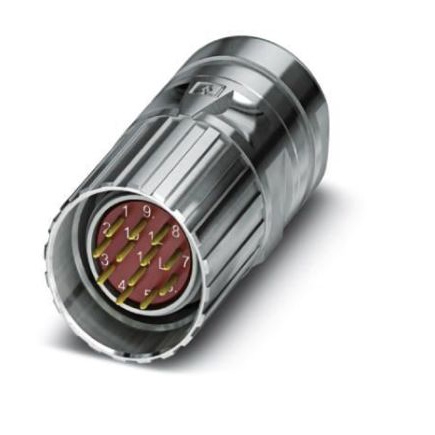

PHOENIX CONTACT 端子 - 专用端子 1619611

1619611概述


    产品简介


    产品名称:CA-12M2N8A8504电缆连接器
    产品类型:直插式电缆连接器
    主要功能:
    - 实现电气连接
    - 屏蔽设计以减少电磁干扰
    - 螺丝锁定方式确保稳定连接
    应用领域:
    - 工业自动化
    - 机械设备
    - 数据通信系统

    技术参数


    温度范围:
    - 操作环境温度:-40°C 到 125°C
    绝缘体数据:
    - 接触方法:压接
    - 接触类型:公端连接器
    - 位置数量:12个
    - 功率接触直径:1mm
    - 额定电流:每个功率接触在25°C时为8A
    - 额定电压:150V(功率接触)
    - 过电压类别:III类
    - 污染等级:3级
    外壳数据:
    - 材料:黄铜锌合金(用于车削部件),锌(用于压铸部件)
    - 锁定类型:螺丝锁定
    - 防护等级(插拔后):IP67
    电缆密封数据:
    - 最小电缆直径:10mm
    - 最大电缆直径:14.5mm
    - 密封材料:FPM
    认证和分类:
    - eCl@ss 4.0至8.0版本分类代码:272607xx至27440102
    - ETIM分类代码:EC001121至EC002635
    - UNSPSC分类代码:43172015至43201404
    - UL 认证、cUL 认证、EAC认证
    - Ex认证提交中

    产品特点和优势


    - 高防护等级:IP67防护等级可确保连接器在各种恶劣环境下依然能正常工作。
    - 宽温度范围:操作温度范围广(-40°C到125°C),适合多种严苛的工作环境。
    - 屏蔽设计:有效防止电磁干扰,确保信号传输质量。
    - 稳定可靠的锁定机制:采用螺丝锁定方式,提供可靠的机械稳定性。
    - 多认证通过:通过UL、cUL、EAC等多种认证,符合国际标准,适用范围广泛。

    应用案例和使用建议


    应用案例:
    在工业自动化设备中,该连接器常用于设备间的数据传输和电源供应。例如,在一台数控机床中,该连接器可以用于连接控制面板与主控单元。
    使用建议:
    - 在安装前仔细检查电缆直径是否符合10mm到14.5mm的要求。
    - 确保在操作环境中温度不超过-40°C至125°C。
    - 在安装过程中,应使用适当的工具进行压接,以确保接触良好。
    - 定期检查连接器的密封状态,特别是在长期暴露于恶劣环境下的情况下。

    兼容性和支持


    - 该产品兼容多种设备和系统,适用于广泛的工业自动化和机械设备。
    - 出厂时提供详细的技术手册和安装指南,便于客户自行安装。
    - 厂商提供技术咨询和技术支持服务,帮助客户解决在使用过程中遇到的各种问题。

    常见问题与解决方案


    1. 问题:连接器接触不良
    - 解决方案:重新进行压接操作,确保接触面良好。若问题依旧存在,可能需要更换新的连接器。
    2. 问题:电缆密封效果不佳
    - 解决方案:检查电缆密封材料是否有损坏或老化,如有必要更换新的密封材料。
    3. 问题:连接器无法达到防护等级
    - 解决方案:确认所有接口处密封完好,无破损或缺失的密封件。

    总结和推荐


    综合评估:
    - CA-12M2N8A8504电缆连接器具有出色的性能和广泛的应用范围,适用于工业自动化、机械设备和数据通信系统等领域。其坚固的设计和广泛的温度适应性使其成为严苛环境中的理想选择。
    推荐使用:
    - 基于其卓越的性能和广泛的应用范围,强烈推荐在工业自动化设备和机械中使用这款电缆连接器。

1619611参数

参数
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

1619611厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1619611数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 端子 - 专用端子 PHOENIX CONTACT 1619611 1619611数据手册

1619611封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 180.5853
10+ ¥ 178.9872
库存: 100
起订量: 2 增量: 1
交货地:
最小起订量为:1
合计: ¥ 180.58
