0441106

厂牌: PHOENIX CONTACT
产品描述:
供应商型号: 277-10636-ND
供应商: Digi-Key
标准整包数: 1
PHOENIX CONTACT 接线座- Din 轨道/通道 0441106

0441106概述


    产品简介

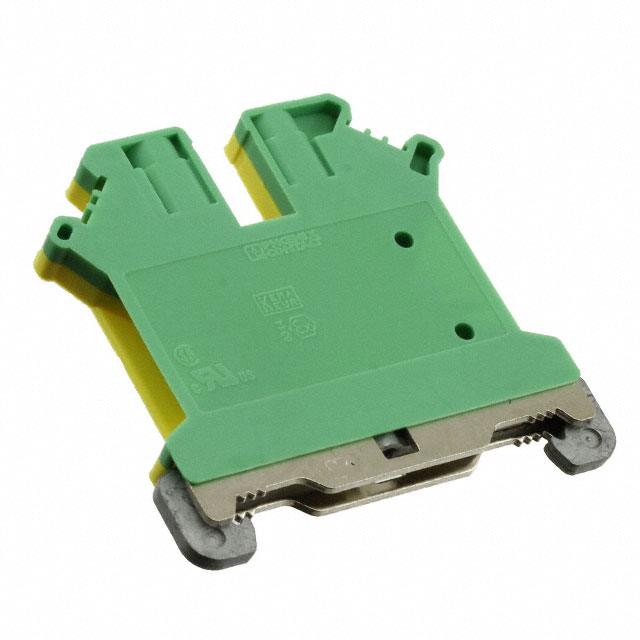

    接地端子 USLKG 3-1 (0441106) 是一款专为电力系统设计的接地连接解决方案。其主要功能是提供安全可靠的接地连接,适用于多种电力设备和设施中。这款接地端子以其卓越的安全性和稳定性,在工业、建筑和交通等领域广泛应用,尤其是在需要严格遵守电气安全标准的环境中,如工业控制柜、配电箱等。

    技术参数


    - 接线方式: 螺钉连接
    - 连接量: 2
    - 位数: 1
    - 额定横截面: 2.5 mm²
    - 额定电压: 8 kV(额定浪涌电压)
    - 污染等级: 3
    - 电涌电压类别: III
    - 绝缘材料组: I
    - 颜色: 黄绿相间
    - 尺寸:
    - 宽度: 5.2 mm
    - 长度: 42.5 mm
    - 高度 (NS 35/7,5): 47 mm
    - 高度 (NS 35/15): 54.5 mm
    - 高度 (NS 32): 52 mm
    - 连接范围: 刚性导线 0.2 mm² 至 4 mm²,柔性导线 0.2 mm² 至 2.5 mm²(AWG 24 至 12)

    产品特点和优势


    USLKG 3-1 的主要优势在于其高可靠性、耐高温性和优秀的机械强度。其具备以下特点:
    - 黄绿相间的颜色标识,便于识别和区分。
    - 阻燃等级 UL 94 V0 和 DIN EN 45545-2 的铁路车辆防火性能测试通过,确保在极端环境下的安全性。
    - 绝缘材料温度指数高达 130°C,能够在宽泛的温度范围内保持良好的绝缘性能。
    - 最大功耗为 0.77 W,表明其在满载情况下的高效能。
    - 螺钉连接方式 简单可靠,方便操作且连接牢固。

    应用案例和使用建议


    USLKG 3-1 常见的应用场景包括工业控制系统、配电系统和建筑电气系统。例如,在工业自动化控制柜中,多个接地端子可以并联使用以满足不同设备的接地需求。
    使用建议:
    - 在与同样规格的直通端子对齐排置时,建议在每690 V以上电压的电路中插入端板进行隔离。
    - 为了达到最佳效果,在安装过程中需要按照标准拧紧螺钉至0.5 Nm到0.6 Nm之间。
    - 定期检查和维护接地端子,确保其长期稳定运行。

    兼容性和支持


    USLKG 3-1 与市面上常见的 DIN 导轨兼容,支持 NS 35/15-2,3 尺寸的导轨安装。制造商提供了详细的技术支持和服务,确保用户能够正确使用和维护该产品。此外,产品附带了一系列配件,如安装导轨、快速标记条和终端固定件,使得安装和维护更加便捷。

    常见问题与解决方案


    常见问题:
    - 问题1:接地端子连接不牢,容易松动。
    - 解决方案:按照标准拧紧螺钉至0.5 Nm至0.6 Nm之间。
    - 问题2:端子过热。
    - 解决方案:检查是否有足够的空间以保证散热,必要时使用散热片或其他冷却措施。
    - 问题3:无法准确标识端子。
    - 解决方案:使用合适的标签条和打印机来创建清晰的标识。

    总结和推荐


    综上所述,USLKG 3-1 接地端子是一款性能优越、应用广泛的产品。其卓越的安全性、稳定性和广泛的兼容性使其成为各类电气工程的理想选择。我们强烈推荐使用这款产品,特别是在需要可靠接地连接的场合中。如果您需要进一步的支持或有特殊需求,制造商提供的技术支持将为您解答所有疑问。

0441106参数

参数
长*宽*高 42.5mm(长度)*5.2mm(宽度)
安装方式 螺纹安装
零件状态 在售
包装方式 散装

0441106厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

0441106数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线座- Din 轨道/通道 PHOENIX CONTACT 0441106 0441106数据手册

0441106封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 27.7955 ¥ 220.5754
库存: 1
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 220.57
直接购买
加入购物车
