3040025

产品分类: 端子 - 专用端子
厂牌: PHOENIX CONTACT

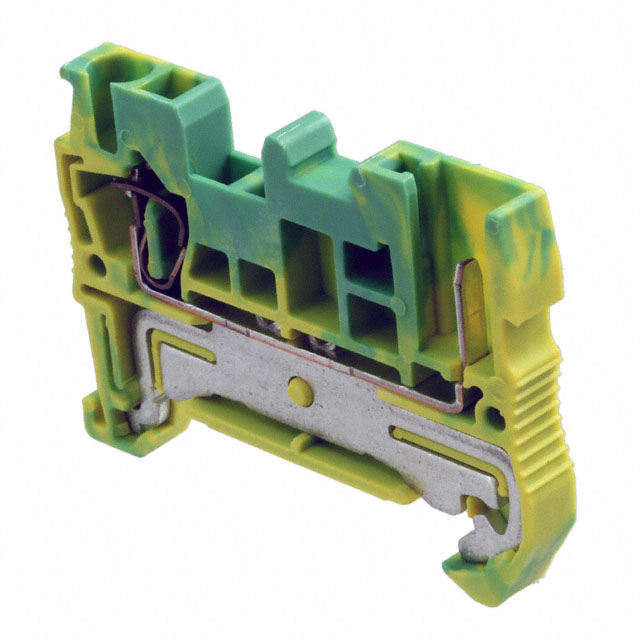

产品描述: 菲尼克斯,弹簧接地端子,ST2,5/1P-PE,菲尼克斯 直通式接线端子 , ST 2.5/ 1P-PE系列, 单层, 弹簧夹端接
供应商型号: JY-3040025
供应商: 云汉优选
标准整包数: 1
PHOENIX CONTACT 端子 - 专用端子 3040025

3040025概述


    产品简介


    ST 2,5/1P-PE 是一种由 PHOENIX CONTACT 生产的弹簧夹式模数化接线端子,适用于多种电气连接需求。其主要功能是提供安全可靠的电气连接点,以方便进行电气布线。这款接线端子广泛应用于工业自动化、建筑自动化、过程控制等领域,特别适合需要高效、可靠电气连接的场合。

    技术参数


    以下是 ST 2,5/1P-PE 的关键技术和性能参数:
    - 型号: ST 2,5/1P-PE
    - 产品编号: 3040025
    - 额定浪涌电压: 6 kV
    - 污染等级: 3级
    - 冲击电压类别: III类
    - 绝缘材料等级: I类
    - 适配标准: IEC 61984
    - 接线方式: 弹簧夹连接
    - 剥线长度: 10 mm
    - 导体横截面范围:
    - 实心导体: 0.08 mm² 至 4 mm²
    - 绞合导体: 0.08 mm² 至 2.5 mm²
    - AWG 导体: 28 至 12
    - 颜色: 绿黄色
    - 宽度: 5.2 mm
    - 高度:
    - 35/7.5: 36.5 mm
    - 35/15: 44 mm
    - 认证: BV, CB, CSA, CUL, DNV, GL, GOST, LR, UL, VDE-PZI

    产品特点和优势


    ST 2,5/1P-PE 具有以下几个显著特点和优势:
    - 高可靠性: 额定浪涌电压高达 6 kV,确保在高压环境下依然能够稳定工作。
    - 广泛的适用性: 支持从 0.08 mm² 到 4 mm² 的导体横截面,满足不同类型的连接需求。
    - 高效的接线方式: 采用弹簧夹连接技术,便于快速安装和拆卸,提高工作效率。
    - 易于标识: 可通过多种标记系统进行个性化标识,方便管理和维护。
    - 良好的电气绝缘性能: 绝缘材料等级为 I 类,确保长期可靠的电气隔离。

    应用案例和使用建议


    ST 2,5/1P-PE 在以下几种典型应用中有广泛应用:
    - 工业自动化: 在自动化生产线中,用于连接传感器、执行器等设备。
    - 建筑自动化: 在楼宇管理系统中,用于连接照明、温控等设备。
    - 过程控制: 在工业控制系统中,用于连接信号传输线路。
    使用建议:
    - 在连接导体时,确保导体横截面符合要求,以避免电气故障。
    - 使用适当的工具(如工装夹)来确保导体正确压接。
    - 定期检查接线端子的状态,确保其长期可靠运行。

    兼容性和支持


    ST 2,5/1P-PE 可与其他适配器和插头兼容,例如:
    - 绝缘止套:ISH 2,5/0.2, ISH 2,5/0.5, ISH 2,5/1.0
    - 连接器:SP 2,5/1, SP 2,5/1 BU, SP 2,5/1 GNYE, SP 2,5/2, SP 2,5/3 等
    PHOENIX CONTACT 提供全面的技术支持和售后服务,确保客户能够获得最佳使用体验。用户可以访问其官方网站获取更多技术支持文档和更新信息。

    常见问题与解决方案


    以下是用户可能遇到的一些常见问题及其解决方案:
    - Q: 如何确保导体正确连接?
    - A: 使用工装夹(如 SZF 1-0.6X3.5)来确保导体正确压接。确保剥线长度合适,导体插入深度达到指定位置。

    - Q: 接线端子无法正常工作怎么办?
    - A: 检查连接是否牢固,确保导体没有松动。如果仍然存在问题,检查是否有过热、腐蚀等情况,必要时更换新的接线端子。

    总结和推荐


    综上所述,ST 2,5/1P-PE 是一款高效、可靠的弹簧夹式模数化接线端子。其高可靠性、广泛的适用性和简便的操作使其成为许多应用场景的理想选择。我们强烈推荐该产品给需要高效、可靠电气连接的用户。无论是工业自动化还是楼宇管理,ST 2,5/1P-PE 都能提供出色的性能,值得信赖。

3040025参数

参数
长*宽*高 48.5mm*5.2mm*5.2mm
安装方式 DIN导轨安装
零件状态 在售
包装方式 散装

3040025厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3040025数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 端子 - 专用端子 PHOENIX CONTACT 3040025 3040025数据手册

3040025封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 14.6602
库存: 478
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 14.66
直接购买
