3046388

产品分类: 端子 - 专用端子
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,分断接线端子,UT2,5-TG,菲尼克斯 分断端子, UT 2.5-TG系列, 单层, 灰色, 螺钉端接, 20A
供应商型号: ET-2924519
供应商: 海外现货
标准整包数: 1

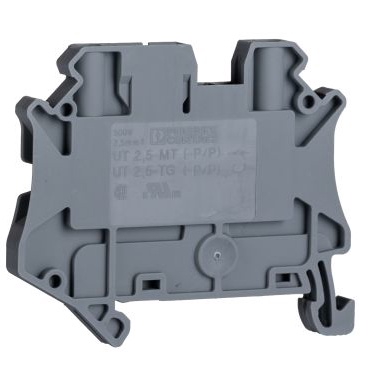

PHOENIX CONTACT 端子 - 专用端子 3046388

3046388概述

    UT 2.5-TG Universal Terminal Block 技术手册

    1. 产品简介


    UT 2.5-TG 是一种通用型终端块,适用于多种工业应用。该产品采用螺丝连接方式,适用于导线截面在0.14 mm² 至 4 mm² 之间的导体。它可安装在NS 35/7.5 或 NS 35/15 DIN轨上,提供了一个高效且可靠的电气连接解决方案。该产品符合国际标准,适用于工业自动化、控制柜以及配电系统等领域。

    2. 技术参数


    | 参数名称 | 规格 |

    | 连接类型 | 螺丝连接 |
    | 导线截面范围 | 0.14 mm² - 4 mm² |
    | AWG 范围 | 26 - 12 |
    | 额定电流 | 20 A |
    | 额定电压 | 400 V |
    | 绝缘材料 | PA(聚酰胺) |
    | 绝缘等级 | UL 94 V0 |
    | 尺寸 | 长度:57.8 mm,宽度:5.2 mm,高度:NS 35/7.5 47.5 mm,NS 35/15 55 mm |
    | 额定浪涌电压 | 6 kV |
    | 污染等级 | 3 |
    | 浪涌电压类别 | III |
    | 绝缘材料组 | I |

    3. 产品特点和优势


    - 广泛的适用性:适用于多种规格的导线,包括实心和绞合导线。
    - 高可靠性:通过UL认证,确保在极端条件下的稳定性和安全性。
    - 环保设计:符合RoHS和WEEE标准。
    - 易于安装:通过DIN轨安装,方便快捷。
    - 多样化配置:可选配件丰富,如桥接器、端子盖等,满足不同应用场景需求。

    4. 应用案例和使用建议


    应用案例
    UT 2.5-TG 广泛应用于工业自动化系统中,特别是在需要高密度接线的场合,如控制柜、电力分配系统和建筑自动化系统。例如,在一个自动化生产线上,多个传感器和执行器通过UT 2.5-TG 连接到控制系统中,实现了集中管理和控制。
    使用建议
    - 在使用过程中,确保所有连接部位紧固到位,以防止松动导致接触不良。
    - 使用适当的工具进行操作,如扭矩扳手,以确保螺丝紧固到规定的扭矩值。
    - 定期检查和维护,确保长期可靠运行。

    5. 兼容性和支持


    UT 2.5-TG 与各种类型的DIN轨兼容,包括未穿孔和穿孔的钢轨和铝轨。此外,PHOENIX CONTACT还提供了丰富的配套产品和工具,如端子盖、桥接器等,确保系统的整体兼容性和易用性。同时,厂商提供详尽的技术支持和售后服务,确保用户能够快速解决问题。

    6. 常见问题与解决方案


    问题一:如何选择合适的导线截面?
    - 解决方案:根据电路的实际负载情况选择合适的导线截面。对于负载较大的电路,建议使用较大的导线截面以保证电流的安全传输。
    问题二:如何正确安装UT 2.5-TG?
    - 解决方案:将终端块放置在DIN轨上,按照规定的扭矩紧固螺丝,避免过度拧紧导致损坏。可以使用专用的扭矩扳手来达到最佳效果。

    7. 总结和推荐


    综上所述,UT 2.5-TG 是一款性能卓越、应用广泛的通用型终端块。其广泛的应用范围、可靠的电气性能以及良好的兼容性使其成为许多工业领域的理想选择。无论是初学者还是经验丰富的工程师,都能从中受益。我们强烈推荐使用UT 2.5-TG 作为高质量的电气连接解决方案。

3046388参数

参数
长*宽*高 57.8mm*5.2mm*5.2mm
安装方式 螺纹安装
零件状态 在售
包装方式 散装

3046388厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3046388数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 端子 - 专用端子 PHOENIX CONTACT 3046388 3046388数据手册

3046388封装设计

查看详情并下载
Symbol
Footprint
3D Model
