3244070

产品分类: 端子 - 专用端子
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,微型直通式接线端子,MSB2,5-MBU,菲尼克斯 导轨式接线端子排, MSB 2.5-M BU系列, 蓝色, 弹簧夹端接, 24A
供应商型号: 277-12542-ND
供应商: Digi-Key
标准整包数: 1
PHOENIX CONTACT 端子 - 专用端子 3244070

3244070概述

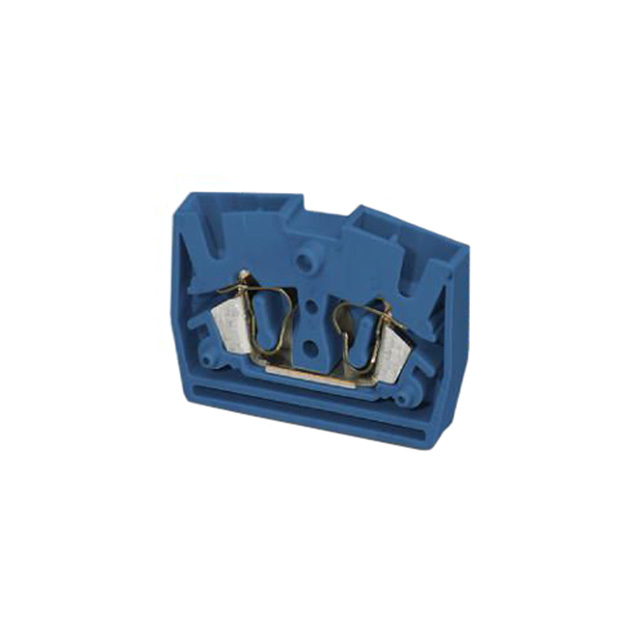

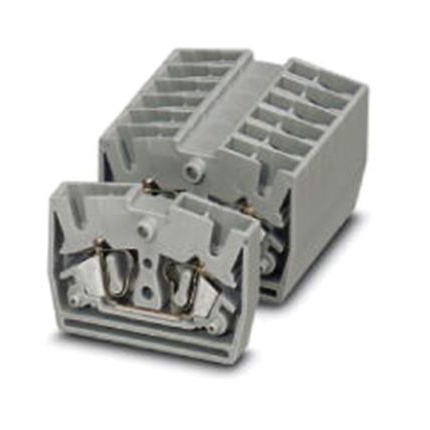

    # Phoenix Contact MSB 2,5-M BU Mini Feed-Through Terminal Block

    产品简介


    产品概述
    Phoenix Contact的MSB 2,5-M BU Mini Feed-Through Terminal Block是一款紧凑型的终端块,设计用于连接各种导线。它采用弹簧夹接线方式,具有可靠且易于操作的特点。此产品广泛应用于工业控制、自动化设备、电力系统等领域,是提高接线效率和安全性的理想选择。
    主要功能
    - 弹簧夹接线:提供稳定的电气连接。
    - 紧凑设计:占用空间小,适用于狭小的空间安装。
    - 清晰标记:每个端子都有清晰标识,方便识别。
    应用领域
    - 工业控制面板
    - 自动化设备
    - 电力分配系统
    - 智能建筑系统

    技术参数


    一般信息
    - 级别数量:1级
    - 接线方式:弹簧夹
    - 绝缘材料:PA(聚酰胺)
    - 阻燃等级:UL 94 V0
    - 额定浪涌电压:8 kV
    - 污染等级:3级
    - 过电压类别:III类
    - 绝缘材料组:I组
    尺寸信息
    - 宽度:5.2 mm
    - 长度:32 mm
    - 高度:22 mm
    接线信息
    - 最小导线截面:实心导线0.08 mm²,绞合导线0.08 mm²
    - 最大导线截面:实心导线4 mm²,绞合导线2.5 mm²
    - AWG范围:实心导线28 - 12,绞合导线28 - 14
    - 剥线长度:8 mm
    - 内部螺纹规格:A3

    产品特点和优势


    独特功能
    - 节省空间:采用紧凑设计和15 mm DIN轨道安装,有效利用空间。
    - 清晰标识:所有端子点都有明确标识,便于快速识别和维护。
    - 广泛认证:获得UL、cUL、CSA、VDE、IECEE CB Scheme、EAC等多种认证,确保质量和可靠性。
    市场竞争力
    - 高可靠性:通过多项严格测试,适用于各种苛刻的工作环境。
    - 易操作性:弹簧夹接线设计使得安装和维护都非常简便。
    - 高安全性:高耐压和防火等级保证了长期的安全稳定运行。

    应用案例和使用建议


    使用场景
    在工业控制面板中,这款终端块可以用于多种导线的连接,尤其是在需要高效、可靠的接线方案的场合。例如,在自动化工厂中,将不同机器和传感器连接在一起时,可以有效简化布线过程。
    使用建议
    - 在安装过程中,务必遵循标准IEC 60947-7-1进行接线。
    - 建议使用剥线工具确保导线截面符合要求,避免过度剥离导致短路风险。
    - 结合配套的盖板和标签使用,可进一步提高系统的可读性和美观度。

    兼容性和支持


    兼容性
    - 本产品可直接安装在15 mm DIN轨道上,与各类标准控制柜和电气箱兼容。
    - 支持多根相同截面的导线同时连接,适用性广泛。
    厂家支持
    - 凤凰接触提供全面的技术文档和支持服务。
    - 可联系当地经销商或技术支持团队获取更多帮助。

    常见问题与解决方案


    问题及解决方法
    - Q: 如何正确剥线?
    - A: 使用专用剥线工具,根据导线规格设定合适的剥线长度,避免损坏导线。
    - Q: 如何确保端子标识清晰?
    - A: 选用合适的标识工具,如标记带,确保贴合紧密且不易脱落。
    - Q: 安装过程中需要注意什么?
    - A: 在安装前仔细阅读技术手册,确认所有参数符合要求。确保导线截面与终端块匹配,避免超负荷运行。

    总结和推荐


    综合评估
    - 优点:紧凑设计、弹簧夹接线、广泛认证、高可靠性、易于操作。
    - 应用场景:广泛应用于工业控制、自动化设备和电力系统中。
    推荐
    鉴于其出色的性能和广泛的适用性,我们强烈推荐Phoenix Contact的MSB 2,5-M BU Mini Feed-Through Terminal Block作为高效可靠的接线解决方案。无论是新建项目还是现有系统的升级改造,这款产品都是一个值得信赖的选择。

3244070参数

参数
长*宽*高 32mm*5.2mm*22mm
安装方式 直接安装
零件状态 在售
包装方式 散装

3244070厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3244070数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 端子 - 专用端子 PHOENIX CONTACT 3244070 3244070数据手册

3244070封装设计

查看详情并下载
Symbol
Footprint
3D Model
