3038480

产品分类: 端子 - 专用端子
厂牌: PHOENIX CONTACT

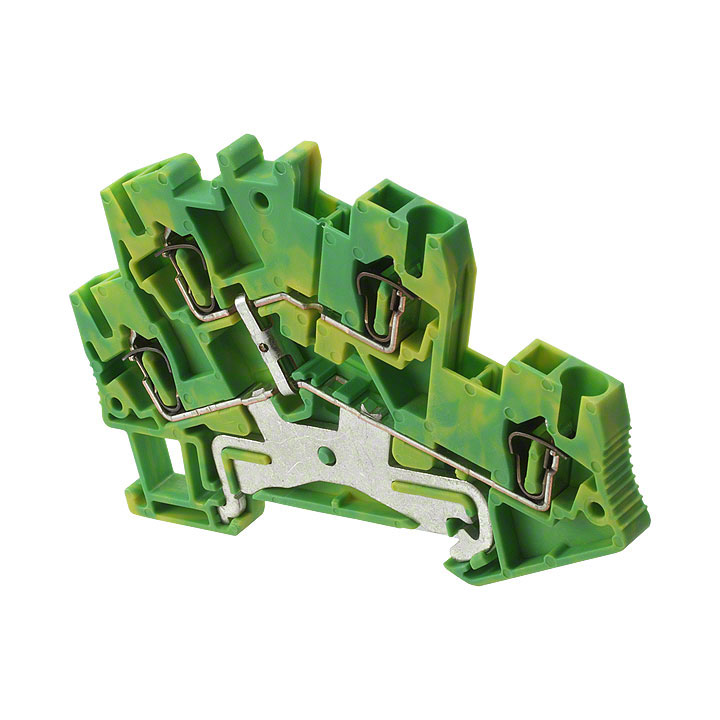

产品描述: 菲尼克斯,接地端子,STTBS2,5-PE,菲尼克斯 导轨式接线端子排, STTBS 2.5-PE系列, 双层, 绿色/黄色, 弹簧夹端接
供应商型号: 7768236
供应商: 海外现货
标准整包数: 5
PHOENIX CONTACT 端子 - 专用端子 3038480

3038480概述


    产品简介


    STTBS 2,5-PE(3038480)接线端子是一款专为配电系统的连接设计的高品质电子元器件。它属于通孔式模块化接线端子,适用于广泛的应用领域,如工业自动化、建筑布线和电力分配系统。这款接线端子提供稳定的连接和保护功能,确保电流和信号传输的安全可靠。

    技术参数


    基本参数
    - 产品型号: STTBS 2,5-PE
    - 订单号: 3038480
    - 连接类型: 弹簧夹式连接
    - 绝缘材料: 聚酰胺(PA)
    - 阻燃等级: UL 94 V0
    尺寸和容量
    - 宽度: 5.2 mm
    - 长度: 78 mm
    - 高度(NS 35/7.5): 55 mm
    - 高度(NS 35/15): 62.5 mm
    - 额定浪涌电压: 6 kV
    - 污染等级: 3
    - 冲击电压类别: III
    - 绝缘材料组: I
    - 安装方式: NS 35/7.5 或 NS 35/15 DIN导轨安装
    导体规格
    - 实心导线最小截面积: 0.08 mm²
    - 实心导线最大截面积: 4 mm²
    - 绞合导线最小截面积: 0.08 mm²
    - 绞合导线最大截面积: 2.5 mm²
    - AWG最小值: 28
    - AWG最大值: 12
    - 适用端子套管最小截面积: 0.14 mm²
    - 适用端子套管最大截面积: 2.5 mm²
    - 双绞线套管最大截面积: 0.5 mm²
    - 剥线长度: 10 mm
    - 适配直径: A3

    产品特点和优势


    STTBS 2,5-PE接线端子具有以下特点和优势:
    - 高可靠性: 弹簧夹式连接确保了高稳定性和低接触电阻,保证了可靠的电气连接。
    - 宽广的工作温度范围: 具有出色的抗热和抗寒能力,适合多种环境条件。
    - 高防护等级: 阻燃等级达到UL 94 V0,可在多种恶劣环境中使用。
    - 多用途: 适用于多种连接需求,可连接不同类型的导线和套管,满足多种应用场景。

    应用案例和使用建议


    应用案例
    - 工业自动化: 在自动化控制系统中用于连接传感器和执行器。
    - 建筑布线: 用于家庭和商业建筑内的电力分配系统。
    - 电力设施: 用于配电箱和开关柜内的接线端子。
    使用建议
    - 环境选择: 确保接线端子安装在通风良好的位置,避免直接暴露在高温或潮湿环境下。
    - 安装技巧: 使用正确的剥线工具以确保导线端部剥线长度符合要求。
    - 维护保养: 定期检查接线端子的连接情况,确保无松动现象,并及时更换损坏部件。

    兼容性和支持


    - 兼容性: 该接线端子可以与标准的NS 35/7.5或NS 35/15 DIN导轨完美匹配,方便安装和拆卸。
    - 配件支持: 附件包括多种导轨、终端盖、连接桥片、绝缘保护套和测试适配器,提供了丰富的配套选择。
    - 制造商支持: PHOENIX CONTACT提供详尽的技术文档和支持服务,确保用户能够快速上手并充分利用该产品的功能。

    常见问题与解决方案


    问题1:如何正确剥线?
    解决方案: 使用专业的剥线工具,严格按照接线端子的技术规格进行操作。确保剥线长度精确为10 mm,防止过度剥线导致导线断裂。
    问题2:如何判断接线端子是否已正确连接?
    解决方案: 使用专用工具(如SZF 1-0.6X3.5操作工具)按压弹簧夹,确认其已牢固夹紧导线。如果操作时没有明显的阻力,可能是连接不牢,需要重新检查。

    总结和推荐


    STTBS 2,5-PE(3038480)接线端子是一款在多个应用领域中表现出色的产品,具备卓越的电气性能和高可靠性。其广泛的兼容性和完善的配件支持使得安装和维护更为便捷。鉴于其优异的表现和可靠性,强烈推荐用于各种工业和民用电气连接场合。
    以上是对STTBS 2,5-PE接线端子的详细解析和评测,希望对您的采购决策有所帮助。

3038480参数

参数
长*宽*高 78mm(长度)*5.2mm(宽度)
安装方式 弹簧安装,推入式
零件状态 在售
包装方式 散装

3038480厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3038480数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 端子 - 专用端子 PHOENIX CONTACT 3038480 3038480数据手册

3038480封装设计

查看详情并下载
Symbol
Footprint
3D Model
