1413377

厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,HC-ADV-B06-HHWH-1STM32-EMC-AL,外壳,重载连接器外壳, HC系列, 电源连接器壳体
供应商型号: Q-1413377
供应商: 期货订购
标准整包数: 1
PHOENIX CONTACT 重载连接器 - 外壳/盖罩/基底 1413377

1413377概述


    产品简介

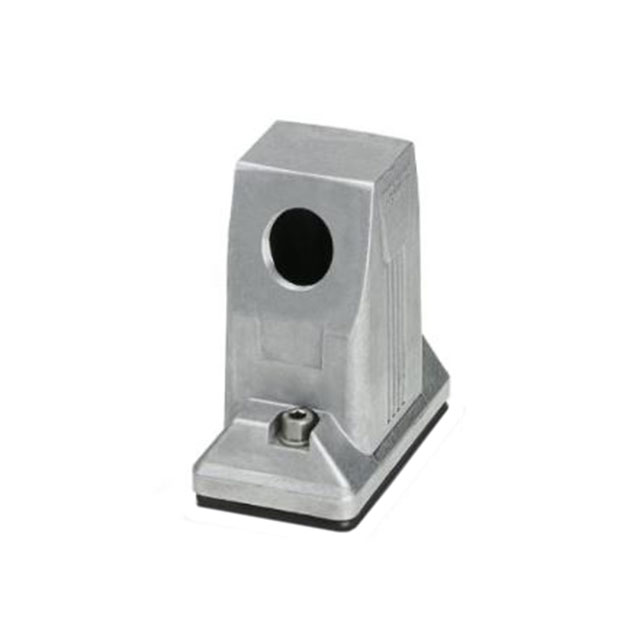

    HeavyCon Advance B6 套管外壳(型号:HC-ADV-B06-HHWH-1STM32-EMC-AL)
    HeavyCon Advance系列是专为严苛环境设计的工业连接器。HC-ADV-B06-HHWH-1STM32-EMC-AL是一种用于保护内部连接器的套管外壳,适用于各种工业应用,如自动化系统、交通运输和能源行业。该外壳具备出色的防护等级和机械强度,能够确保设备在极端环境下的稳定运行。

    技术参数


    - 物理尺寸:
    - 高度:93.7 mm
    - 宽度:57 mm
    - 长度:92 mm
    - 装配切口长度:52 mm
    - 装配切口宽度:35 mm
    - 环境条件:
    - 工作温度范围:-40°C 至 125°C
    - 防护等级:
    - IP66
    - IP68 (0.2 bar/24 h)
    - IP69K (ISO 20653:2013-02)
    - NEMA 4、4X、6P、12
    - 材料:
    - 外壳材料:压铸铝,抗盐水腐蚀
    - 密封材料:NBR(丁腈橡胶),导电
    - 锁定机制:
    - 螺钉锁紧:不锈钢螺丝(内六角螺丝)
    - 锁紧螺钉规格:M6(螺丝头:5 mm 内六角螺丝)
    - 电缆出口:
    - 电缆出口类型:侧向电缆出口
    - 电缆固定螺纹规格:1x M32

    产品特点和优势


    1. 高防护等级: 该外壳具备IP66、IP68和IP69K防护等级,适用于潮湿、多尘和高压冲洗等恶劣环境。
    2. 耐盐水腐蚀: 采用抗盐水腐蚀的压铸铝材料,特别适合海洋和化工行业的应用。
    3. 坚固耐用: 由不锈钢螺丝锁紧,确保长期稳定运行。
    4. 广泛的适用性: 兼容多种电缆直径,适用于不同类型的电缆安装。
    5. 集成密封: 内置的导电密封增强了电磁兼容性,确保信号传输稳定性。

    应用案例和使用建议


    应用案例
    HC-ADV-B06-HHWH-1STM32-EMC-AL常用于自动化生产线、铁路控制系统和风力发电站等环境中。例如,在某电力项目中,该外壳被用来保护核心控制单元免受外界环境的影响,确保系统的稳定运行。
    使用建议
    1. 环境适应性: 在选择安装位置时,需考虑实际环境的湿度、温度和尘埃情况。
    2. 安装工具准备: 确保使用合适的安装工具,如螺丝刀(型号:SF-BIT-HEXB 5-89或SF-M BH)。
    3. 定期检查: 建议定期检查外壳的密封状况,确保其持续提供有效的保护。

    兼容性和支持


    该外壳可以与多个电缆夹配套使用,如HC-K-KV-M32(15-21)、HC-M-KV-M32(19-27)和HC-EMV-KV-M32(11-21),以满足不同的电缆直径需求。此外,Phoenix Contact公司提供了全面的技术支持和售后服务,包括配件供应和维修服务。

    常见问题与解决方案


    1. 问题: 安装过程中螺钉松动。
    - 解决方案: 确保使用适当的扭矩值拧紧螺钉,并定期检查其紧固情况。
    2. 问题: 外壳表面出现划痕。
    - 解决方案: 可以使用专用的清洁剂进行清洗,并注意避免使用尖锐物品接触外壳表面。
    3. 问题: 外壳难以正确安装。
    - 解决方案: 确保按照正确的装配步骤进行安装,并使用合适的钻孔尺寸(如装配切口长度52 mm,宽度35 mm)。

    总结和推荐



    总结

    :
    HC-ADV-B06-HHWH-1STM32-EMC-AL是一款高度可靠且适用范围广的工业连接器套管外壳。其卓越的防护能力和耐腐蚀性使其成为众多严苛环境下不可或缺的选择。该产品的高性能参数和广泛的兼容性使其在市场上具有很强的竞争优势。
    推荐:
    鉴于其出色的性能和广泛的应用场景,强烈推荐在需要极高防护等级和耐环境适应性的项目中使用该产品。无论是对于新项目的安装还是现有系统的升级,HC-ADV-B06-HHWH-1STM32-EMC-AL都将是理想的选择。

1413377参数

参数
长*宽*高 92mm*57mm*74mm
安装方式 螺纹安装
零件状态 在售
包装方式 散装

1413377厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1413377数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 重载连接器 - 外壳/盖罩/基底 PHOENIX CONTACT 1413377 1413377数据手册

1413377封装设计

查看详情并下载
Symbol
Footprint
3D Model
