1078963

产品分类: 端子 - 专用端子
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,接地端子,PTV2,5-PE,菲尼克斯 直通式接线端子 , PTV系列, 单层, 推入式端接
供应商型号: PYA-1078963
供应商: 海外现货
标准整包数: 50
PHOENIX CONTACT 端子 - 专用端子 1078963

1078963概述


    产品简介


    产品类型和功能

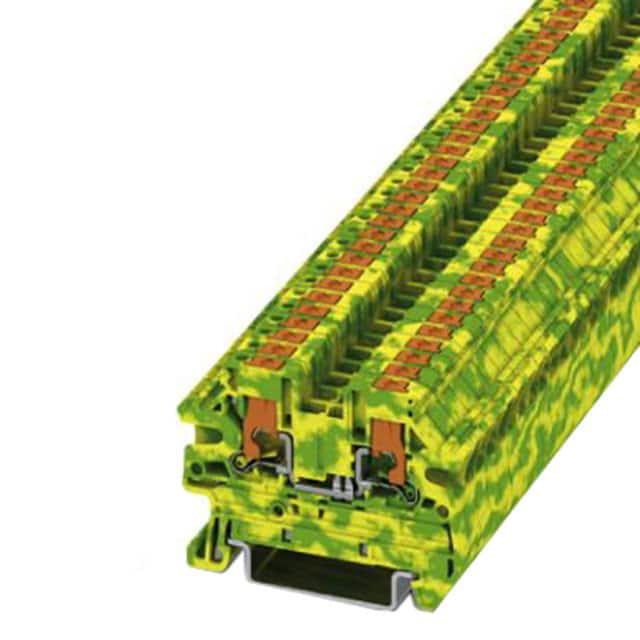

    PTV 2,5-PE 是一款接地端子块,主要用于连接导线到电路板或其他电气设备上。这款接地端子块适用于铁路行业、机器制造和工厂工程等领域,其主要功能是提供稳定可靠的接地连接。
    应用领域
    该产品广泛应用于工业自动化、铁路车辆、机械设备以及各种需要可靠接地的场合。例如,在高压变电站、轨道交通系统和工厂控制系统中都能看到它的身影。

    技术参数


    | 参数 | 规格 |

    | 产品类型 | 接地端子块 |
    | 过电压类别 | III |
    | 污染等级 | 3 |
    | 额定浪涌电压 | 6 kV |
    | 最大功率损耗(额定条件) | 0.77 W |
    | 接地脚 | 是 |
    | 连接方式 | 推入式连接 |
    | 接线面积(硬导线) | 0.14 mm² - 4 mm² |
    | 接线面积(软导线) | 0.14 mm² - 4 mm² |
    | 接线面积(套管无塑料套) | 0.14 mm² - 2.5 mm² |
    | 接线面积(套管有塑料套) | 0.14 mm² - 2.5 mm² |
    | 接线面积(硬导线直接插拔) | 0.5 mm² - 4 mm² |
    | 接线面积(硬导线直接插拔,AWG) | 20 - 12 |
    | 接线面积(软导线直接插拔,套管无塑料套) | 1.5 mm² - 2.5 mm² |
    | 接线面积(软导线直接插拔,套管有塑料套) | 1.5 mm² - 2.5 mm² |
    | 电气标准 | IEC 60947-7-2 |

    产品特点和优势


    PTV 2,5-PE 具有多项独特的优势:
    1. 清晰布线:通过侧向导线入口实现清晰布线。
    2. 系统兼容性:作为 CLIPLINE 完整系统的组成部分,具有高度的系统兼容性。
    3. 紧凑设计:小巧的设计使其能够在有限的空间内进行布线。
    4. 测试选项:除了双功能轴中的测试选项外,所有端子块都提供了额外的测试拾取。
    5. 高可靠性:符合多种国际标准,如 IEC、ATEX 和 ATEX,确保其在极端条件下的可靠性能。

    应用案例和使用建议


    实际应用案例
    PTV 2,5-PE 广泛应用于铁路车辆、工厂自动化系统和各种工业环境中。例如,在一个典型的轨道交通系统中,它用于将电缆可靠地连接到车辆底盘,确保整个系统的安全运行。
    使用建议
    1. 在安装过程中确保导线正确剥离并插入连接孔。
    2. 确保连接紧固,避免因松动导致接触不良。
    3. 定期检查和维护,确保其始终处于最佳工作状态。
    4. 在处理柔性导线时,务必使用合适的套管以提高连接的可靠性。

    兼容性和支持


    PTV 2,5-PE 采用 NS 35/7.5 和 NS 35/15 安装方式,可以方便地安装在标准导轨上。厂商提供详细的技术文档和支持,用户可以通过产品详情页下载相关证书和文档。此外,凤凰联系统还提供专业的售后服务和技术支持,确保用户能够顺利安装和使用该产品。

    常见问题与解决方案


    1. 导线不能完全插入连接孔
    - 解决方案:检查导线是否已正确剥离并确保其符合规定的导线截面积。
    2. 连接点松动
    - 解决方案:重新拧紧连接螺丝或重新插入导线,确保连接牢固。
    3. 产品不能通过电气测试
    - 解决方案:检查是否按照正确的电气标准(如 IEC 60947-7-2)进行连接,并确保没有损坏的导线。

    总结和推荐


    综合评估
    PTV 2,5-PE 是一款性能卓越、可靠性高的接地端子块。其独特的系统兼容性、紧凑设计和出色的电气性能使其在众多同类产品中脱颖而出。适用于多种复杂工业环境,特别是在要求高可靠性的场合中表现尤为出色。
    推荐使用
    鉴于其多项显著优点,我们强烈推荐 PTV 2,5-PE 接地端子块。无论是在轨道交通、工业自动化还是其他需要高可靠性连接的应用中,它都能为用户提供理想的解决方案。

1078963参数

参数
零件状态 在售
包装方式 散装

1078963厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1078963数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 端子 - 专用端子 PHOENIX CONTACT 1078963 1078963数据手册

1078963封装设计

查看详情并下载
Symbol
Footprint
3D Model
