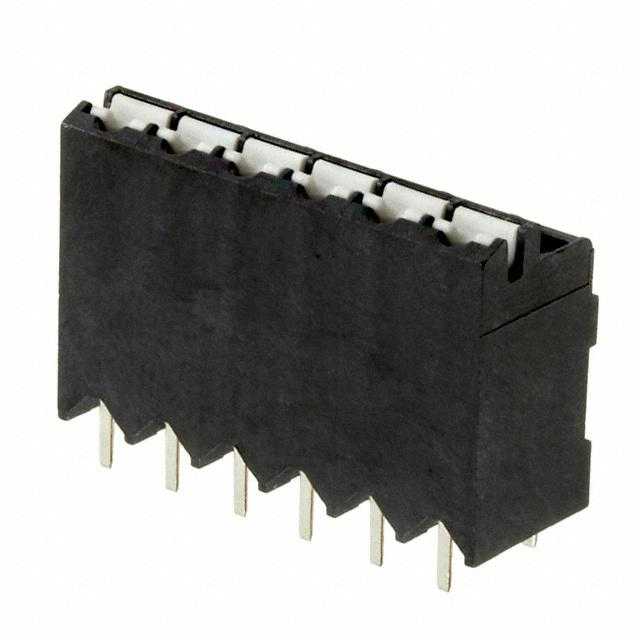

1823340

产品分类: 接线板-线至板
厂牌: PHOENIX CONTACT
产品描述: Phoenix Contact PCB端子台 SPT-THR 1.5/ 6-V-3.81 P20 R44系列
供应商型号: 8561786
供应商: 海外现货
标准整包数: 200
PHOENIX CONTACT 接线板-线至板 1823340

1823340概述

    PCB Terminal Block - SPT-THR 1.5/6-V-3.81 P20 R44 技术手册解析

    1. 产品简介


    PCB终端块(PCB Terminal Block)是电气和自动化系统中不可或缺的组件,广泛应用于工业控制、电力传输和信号分配等领域。本文介绍的产品型号为SPT-THR 1.5/6-V-3.81 P20 R44,由Phoenix Contact提供。这款终端块具有卓越的性能和可靠性,能够高效连接导线和印刷电路板(PCB),确保系统的稳定运行。
    主要功能:
    - 连接PCB与导线,实现电气信号或电流的安全传递。
    - 提供高可靠性推入式弹簧连接技术,确保长期稳定的接触性能。
    应用领域:
    - 工业自动化
    - 数据通信设备
    - 航空航天电子设备
    - 测试与测量设备

    2. 技术参数


    以下是产品的主要技术参数:
    | 参数 | 规格/数值 | 备注 |
    |
    | 额定电流 | 13.5A
    | 额定电压 | 160V(III/3);320V(II/2) | 根据安装类别不同 |
    | 浪涌电压等级 | 2.5kV
    | 连接方式 | 推入式弹簧连接
    | 安装方式 | 表面贴装(THR)
    | 针间距 | 3.81mm
    | 绝缘材料 | 聚酰亚胺液晶(LCP) | 高温稳定性佳 |
    | 绝缘等级 | IIIa
    | 最小/最大导线横截面 | 固体导线:0.2mm² - 1.5mm² | 包括柔性导线 |
    | 颜色 | 黑色
    | 尺寸(长×宽×高) | 7.7mm × 23.05mm × 13.6mm

    3. 产品特点和优势


    - 高电流承载能力:13.5A的额定电流可满足大多数工业应用场景需求。
    - 多层绝缘设计:采用IIIa级绝缘材料,确保安全性与耐用性。
    - 快速安装:推入式弹簧连接设计,无需额外工具即可完成接线操作。
    - 多功能性:适用于多种导线类型,包括柔性导线和带塑料套管的导线。
    - 高温稳定:LCP材料在高温环境下保持良好性能,适合严苛工业环境。

    4. 应用案例和使用建议


    应用案例:
    SPT-THR 1.5/6-V-3.81 P20 R44终端块广泛应用于工业自动化控制柜、模块化控制系统以及需要高可靠性的电信系统中。例如,在自动化生产线中,用于连接传感器与主控单元,以保障生产过程的连续性。
    使用建议:
    - 在使用前,请确保导线的横截面积符合规定的范围。
    - 推荐在关键节点增加冗余设计,避免单点故障。
    - 对于高频信号传输线路,应选择合适的屏蔽措施,以减少外界干扰。

    5. 兼容性和支持


    SPT-THR 1.5/6-V-3.81 P20 R44已通过多项国际认证,如UL、cUL和EAC等。这些认证保证了其在全球范围内使用的合规性。此外,Phoenix Contact还提供了详尽的技术文档和支持服务,用户可通过官网获取相关的CAD图纸和维护指南。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 导线插入后松动 | 确保导线插入深度足够,且表面清洁。 |
    | 接触电阻过高 | 检查是否有污垢或氧化物影响接触。 |
    | 插拔次数过多导致失效 | 超过推荐的插拔次数时更换新部件。 |

    7. 总结和推荐


    SPT-THR 1.5/6-V-3.81 P20 R44是一款专为高性能工业应用设计的PCB终端块。它凭借出色的电气性能、便捷的安装方式以及广泛的适用性,在行业内占据重要地位。如果您正在寻找一款高效、可靠的终端连接解决方案,该产品无疑是一个明智的选择。
    推荐指数:★★★★★
    适合人群:需要高可靠性连接的工业和自动化领域的工程师及技术人员。

1823340参数

参数
长*宽*高 7.7mm(长度)*15.6mm(高度)
安装方式 弹簧安装,推入式,螺纹安装,通孔安装
零件状态 在售
包装方式 卷带包装
