3035696

产品分类: 端子 - 专用端子
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,分断测试端子,PTME6HV,菲尼克斯 测试断开端子块, PTME 6 HV系列, 单层, 灰色, 推入式端接, 30A
供应商型号: Q-3035696
供应商: 国内现货
标准整包数: 50
PHOENIX CONTACT 端子 - 专用端子 3035696

3035696概述


    产品简介

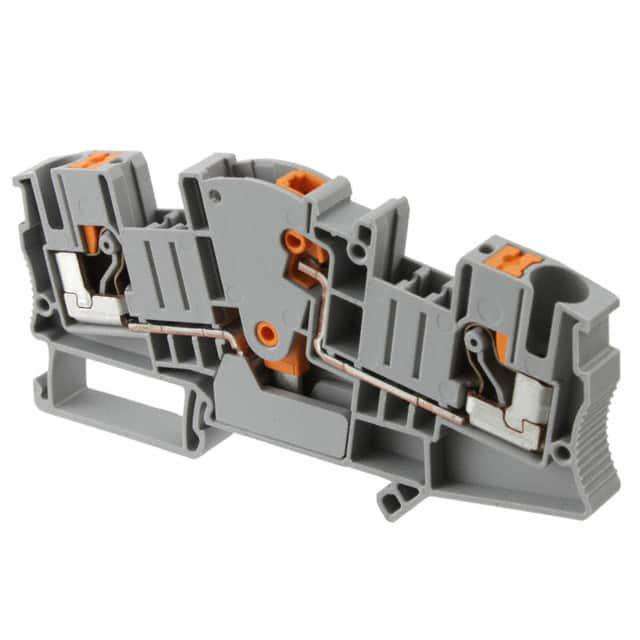

    测试断路终端块 PTME 6 HV(型号:3035696)
    PTME 6 HV 是一款适用于高压环境的测试断路终端块,主要应用于工业控制、自动化系统以及配电系统的布线连接。该产品采用免螺丝的推入式连接方式,能够实现快速且可靠的电路连接。其主要功能是作为电源和负载之间的安全隔离点,确保电路的安全可靠运行。此外,它还具备测试功能,可以在不断开主电路的情况下进行检测和调试,适用于各种严苛的工作环境。

    技术参数


    - 连接方法:推入式连接
    - 适用导体截面范围:0.5 mm² - 10 mm²,AWG 20 - 8
    - 宽度:8.2 mm
    - 高度:49.6 mm (NS 35/7.5),57.1 mm (NS 35/15)
    - 绝缘材料:PA
    - 燃烧等级:UL 94 V0
    - 污染等级:3
    - 额定电流:30 A
    - 额定电压:1000 V
    - 浪涌电压等级:6 kV
    - 最大负载电流:30 A
    - 脉冲耐压:2.2 kV
    - 冲击测试:通过 DIN EN 50274 (VDE 0660-514) 测试
    - 振动和噪声测试:通过 DIN EN 50155 (VDE 0115-200) 测试
    - 温度指数:130°C
    - 机械稳定性测试:通过 5 次导线连接测试
    - 温度指数:130°C

    产品特点和优势


    PTME 6 HV 具有以下显著特点和优势:
    1. 推入式连接设计:无需工具即可完成安装,大大提高了安装效率和便捷性。
    2. 高可靠性:通过多项严格测试,如振动、冲击和热稳定测试,确保在恶劣环境中依然可靠运行。
    3. 多重保护功能:具备电击保护、短路保护等功能,有效保障操作人员和设备的安全。
    4. 广泛的应用范围:适用于多种工业控制和自动化系统,特别适合需要高压测试和隔离的应用场合。

    应用案例和使用建议


    应用案例:
    PTME 6 HV 在一家大型制造工厂的自动化生产线中得到了广泛应用。该工厂的自动化控制系统需要频繁的线路测试,而 PTME 6 HV 的测试功能使其能够在不中断生产的情况下进行测试,从而提升了系统的稳定性和安全性。
    使用建议:
    1. 安装前确保导线端部处理得当,避免导线过长或过短影响连接效果。
    2. 定期检查 PTME 6 HV 的电气性能,特别是在长期运行后,以确保其持续的高效和安全运行。
    3. 在高温或潮湿环境下使用时,应适当加强散热和防水措施,以延长产品寿命。

    兼容性和支持


    PTME 6 HV 与多种 DIN 导轨(如 NS 35/7.5 和 NS 35/15)兼容,可直接安装于这些标准导轨上。此外,配套的配件丰富多样,包括连接桥、适配器和软件工具,为用户提供全面的支持和便利。Phoenix Contact 提供详尽的技术文档和支持服务,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    1. Q:产品无法正确连接怎么办?
    - A: 确保导线处理得当,无毛刺、变形等问题;重新安装并尝试。

    2. Q:产品在振动环境中运行不稳定怎么办?
    - A: 使用适当的固定夹具稳固安装;调整安装位置以减少振动干扰。

    3. Q:如何更换损坏的产品部件?
    - A: 联系售后服务获取相应配件并按照手册指引进行更换。

    总结和推荐


    PTME 6 HV 是一款高性能的测试断路终端块,以其可靠的推入式连接、全面的保护功能和广泛的应用场景,成为众多工业控制系统的理想选择。无论是新项目的规划还是现有系统的升级,PTME 6 HV 都能提供卓越的解决方案。强烈推荐给需要高压测试和安全隔离功能的应用场合。

3035696参数

参数
长*宽*高 100.8mm*8.2mm*49mm
安装方式 弹簧安装,推入式
零件状态 在售
包装方式 散装

3035696厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3035696数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 端子 - 专用端子 PHOENIX CONTACT 3035696 3035696数据手册

3035696封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ ¥ 37.0298
库存: 500
起订量: 50 增量: 0
交货地:
最小起订量为:50
合计: ¥ 1851.49
