1864464

产品分类: 接线板-线至板
厂牌: PHOENIX CONTACT

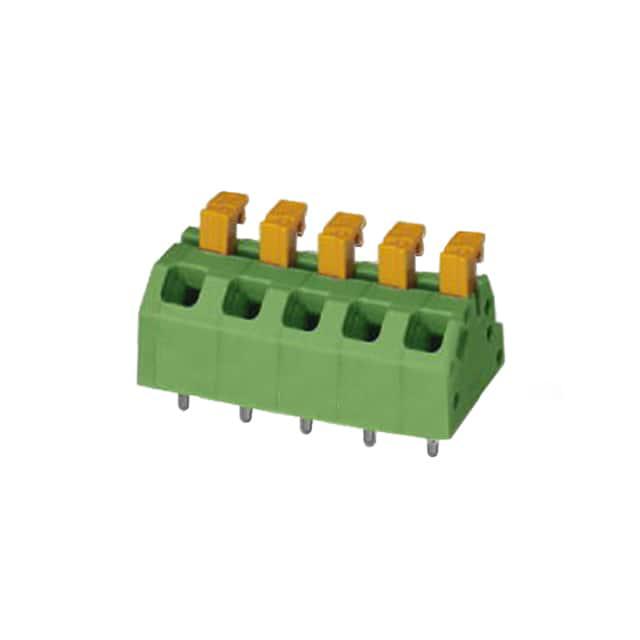

产品描述: Phoenix Contact PCB端子台 SPTAF 1/ 5-5.0-LL系列, 5路, 2行, 5mm节距, 通孔安装, 绿色
供应商型号: 651-1864464
供应商: Mouser
标准整包数: 1
PHOENIX CONTACT 接线板-线至板 1864464

1864464概述

    PCB Terminal Block SPTAF 1/5-5.0-LL 技术手册

    1. 产品简介


    PCB终端块(PCB Terminal Block)是一种广泛应用于电路板上的电子元件,主要用于连接导线和印刷电路板。SPTAF 1/5-5.0-LL 是一种紧凑型推入式弹簧连接的PCB终端块,具有高效稳定的电气连接能力,适用于工业自动化、机械设备控制和各类电子产品中。

    2. 技术参数


    | 参数 | 值 |

    | 额定电流 | 13.5 A |
    | 跨距(Pitch) | 5 mm |
    | 导线截面积(最小/最大)| 固体:0.2/0.75 mm²,柔性:0.2/1 mm² |
    | 推荐使用导线截面积(AWG)| 24-18 |
    | 连接方式 | 推入式弹簧连接 |
    | 安装方式 | 波峰焊接 |
    | 导线/PCB连接方向 | 45° |
    | 外形尺寸 | 长度:11 mm,宽度:25 mm,高度:10.9 mm |

    3. 产品特点和优势


    - 节省时间:采用推入式弹簧连接方式,无需工具即可快速连接。
    - 稳定可靠的连接:定义接触力确保长期稳定性。
    - 便捷的操作:手指操作且可锁定释放按钮,方便操作。
    - 小尺寸设计:适用于空间受限的应用场合。
    - 集成测试选项:便于进行快速和方便的测试。

    4. 应用案例和使用建议


    该终端块在工业自动化设备、机械控制板和电子设备中广泛应用。例如,在一个自动化生产线中,使用SPTAF 1/5-5.0-LL可以有效地连接控制模块和传感器,提升系统的可靠性和维护效率。建议在安装时确保导线截面积和推入方式符合规范,以确保最佳连接效果。

    5. 兼容性和支持


    该产品与其他标准PCB终端块兼容,并且可以使用标准工具进行波峰焊接安装。制造商提供了详细的技术文档和支持服务,包括在线产品手册和客户支持。

    6. 常见问题与解决方案


    - 问题:无法正确插入导线
    - 解决方案:检查导线截面积是否在规定范围内,调整推入角度。

    - 问题:连接不稳定
    - 解决方案:确保接触力定义正确,检查导线是否正确安装。

    7. 总结和推荐


    SPTAF 1/5-5.0-LL以其高可靠性、便捷的操作和紧凑的设计在众多应用场景中表现出色。它不仅适用于空间有限的设计,还能显著提高连接效率。因此,我们强烈推荐该产品用于需要高稳定性和效率的电路板连接应用中。

1864464参数

参数
长*宽*高 11mm*11mm*13.5mm
安装方式 弹簧安装,推入式,螺纹安装,通孔安装
零件状态 在售
包装方式 散装

1864464厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1864464数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线板-线至板 PHOENIX CONTACT 1864464 1864464数据手册

1864464封装设计

查看详情并下载
Symbol
Footprint
3D Model
