1424843

厂牌: PHOENIX CONTACT

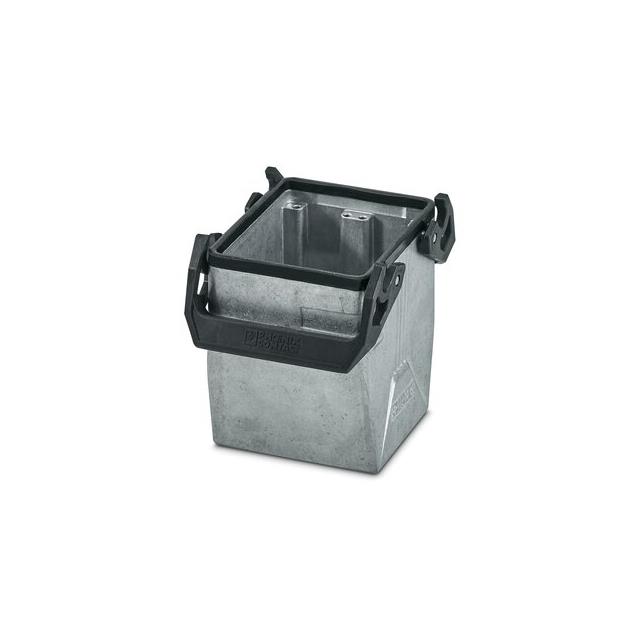

产品描述: 重载连接器外壳, HC-STA系列, 电源连接器壳体
供应商型号: 2075136
供应商: 海外现货
标准整包数: 1
PHOENIX CONTACT 重载连接器 - 外壳/盖罩/基底 1424843

1424843概述

    # 电子元器件技术手册:耦合外壳 B32

    产品简介


    耦合外壳(B32)是专为工业应用设计的高品质产品。它采用了双锁定结构,能有效防止意外松动,保障电气连接的安全可靠。材料选用压铸铝,具有盐水防腐蚀能力,适合于各种恶劣环境的应用场景。此型号的产品适用于多种标准连接场合,通过其单一直型电缆出口(M40),可以轻松集成到各种电子系统中,确保良好的电磁屏蔽效果。

    技术参数


    尺寸与重量
    - 宽度:82.5 mm
    - 高度:99.8 mm
    - 长度:94 mm
    - 包装重量:471.6 g
    - 净重:429 g
    材料与密封性
    - 壳体材料:压铸铝,盐水耐腐蚀
    - 密封材料:NBR,导电
    - 锁定装置材料:PA
    - 表面处理:未涂层
    环境保护
    - 防护等级:IP66/IP67
    - 冲击强度:IK09
    - 操作温度范围:-40°C 至 125°C
    认证
    - UL、cULus 认可
    - EAC认证
    - DNV认证
    其他规范
    - UL 50e:4 / 4X
    - NEMA:12

    产品特点和优势


    耦合外壳 B32 拥有以下几个显著特点和优势:
    1. 双锁定机制:确保连接稳固,避免意外松动,提高了系统的安全性和可靠性。
    2. 高强度材料:采用压铸铝制成,具有优异的机械强度和耐腐蚀性,能在严苛环境下长时间运行。
    3. 优秀的防护性能:通过 IP66 和 IP67 的双重防护等级认证,能够在恶劣的环境中提供可靠的保护。
    4. 宽泛的工作温度范围:可在 -40°C 到 125°C 的温度范围内稳定工作,适应性强。
    5. 环保材料:满足欧盟RoHS指令,确保产品的环保属性。

    应用案例和使用建议


    耦合外壳 B32 广泛应用于各种工业自动化设备、户外监控系统以及通信设备等领域。以下是一些实际应用案例及使用建议:
    应用案例
    - 工业自动化设备:在自动化生产线中用于连接控制柜和电机,保障设备之间的电气连接。
    - 户外监控系统:在需要良好电磁屏蔽效果的室外环境中安装,例如风力发电站或石油钻井平台。
    - 通信设备:用于通信基站中的信号传输线路连接,确保在复杂电磁环境下稳定的通信质量。
    使用建议
    - 在选择配套的电缆时,建议选用与 M40 直型接口相匹配的电缆,以保证良好的连接效果。
    - 在安装过程中应注意电缆入口的方向,根据实际需求选择直型或角型接口。
    - 在操作环境中可能存在剧烈振动的情况下,额外安装防震装置,进一步提高稳定性。

    兼容性和支持


    耦合外壳 B32 与其他 Phoenix Contact 提供的电缆配件如 WP-G HF IP66 M40 BK 和 WP-G HF IP69K M40 BK 具有良好的兼容性。这些配件能够进一步提升整体系统的防护等级和耐用性。同时,制造商提供全面的技术支持和服务,包括安装指南、故障排除和售后服务等,以确保客户在使用过程中获得最佳体验。

    常见问题与解决方案


    常见问题
    1. 安装后发现外壳不牢固:这可能是由于锁紧装置未正确安装所致。重新检查锁紧装置的安装情况,并确保按照正确的步骤进行。
    2. 防护等级失效:通常是由密封件损坏或老化引起的。定期检查密封件的状态,并及时更换已磨损或损坏的部件。
    解决方案
    1. 不牢固的解决方法:确保所有螺栓都拧紧到位,同时检查锁紧装置是否有任何物理损伤。
    2. 防护等级失效:定期检查密封件的完整性,并在发现损坏时及时更换新的密封件。

    总结和推荐


    总体而言,耦合外壳 B32 是一款高性能、高可靠性的电子元器件,尤其适合于需要长期稳定工作且面临复杂环境条件的应用场景。其坚固的外壳材料、优良的防护能力和广泛的温度适用范围使其在市场上具备很强的竞争力。我们强烈推荐耦合外壳 B32 给需要高性能连接解决方案的用户,相信它能为您提供可靠的服务并延长您的设备寿命。

1424843参数

参数
长*宽*高 94mm*82.5mm*99.8mm
安装方式 自由悬挂
包装方式 散装

1424843厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1424843数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 重载连接器 - 外壳/盖罩/基底 PHOENIX CONTACT 1424843 1424843数据手册

1424843封装设计

查看详情并下载
Symbol
Footprint
3D Model
