首页  >  产品百科  >  3061842

3061842

产品分类: 端子 - 专用端子
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,接地端子,PT6-QUATTRO/2P-PE,Conn Ground Modular Terminal Block 4 POS 8.2mm Spring Clamp DIN Rail
供应商型号: 651-3061842
供应商: Mouser
标准整包数: 1

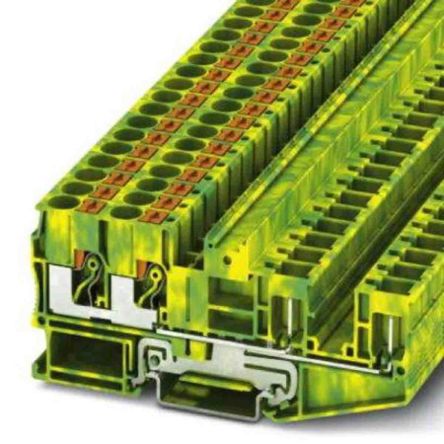

PHOENIX CONTACT 端子 - 专用端子 3061842

3061842概述

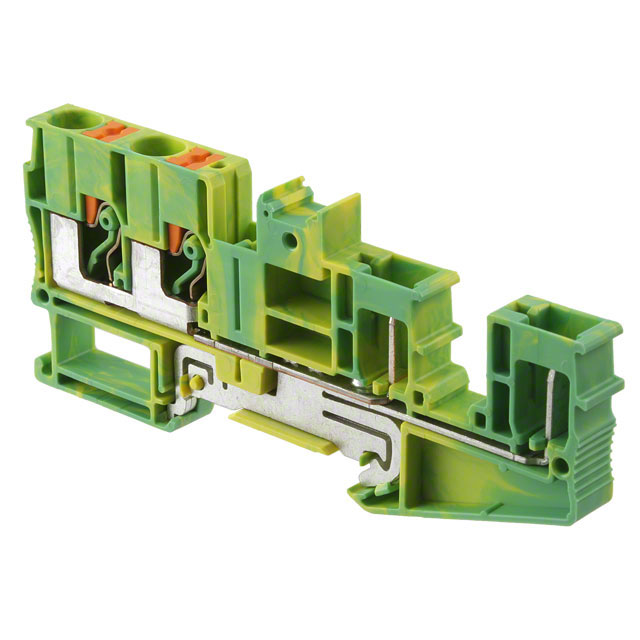

    # Feed-through Terminal Block PT 6-QUATTRO/2P-PE

    产品简介


    基本介绍
    Phoenix Contact的PT 6-QUATTRO/2P-PE是一款用于电气连接的穿通式终端块。该产品采用紧凑的设计,能够提供高效的电气连接。PT 6-QUATTRO/2P-PE主要用于配电系统、自动化控制、工业控制系统等领域。
    主要功能
    - 实现导线的可靠连接
    - 适用于多种导线尺寸,方便不同应用需求
    - 高度集成化设计,占用空间小
    应用领域
    - 配电柜
    - 控制面板
    - 工业自动化系统
    - 通信设备

    技术参数


    通用信息
    - 接线方法: 推入式/插接式
    - 导线截面范围: 0.5 mm² - 10 mm²
    - AWG范围: 20 - 8
    - 宽度: 8.2 mm
    - 颜色: 绿黄色
    - 材料: 聚酰胺 (PA)
    - 阻燃等级: UL 94 V0
    - 污染程度: 3级
    尺寸
    - 宽度: 8.2 mm
    - 长度: 99.8 mm
    - 高度 (NS 35/7.5): 43.5 mm
    - 高度 (NS 35/15): 51 mm
    额定电气参数
    - 额定浪涌电压: 8 kV
    - 污染程度: 3级
    - 浪涌电压类别: III类
    - 绝缘材料组: I类
    - 符合标准: IEC 61984
    连接性能
    - 插入/拔出循环次数: 100次
    - 导线最小截面 (实心): 0.5 mm²
    - 导线最大截面 (实心): 10 mm²
    - 导线最小截面 (绞合): 0.5 mm²
    - 导线最大截面 (绞合): 6 mm²
    温度特性
    - 温度指数: 130°C
    - 静态绝缘材料应用温度 (低温): -60°C
    机械性能
    - 剥离长度: 12 mm
    - 内部圆柱量规: A5

    产品特点和优势


    PT 6-QUATTRO/2P-PE具有以下显著特点和优势:
    - 高可靠性: 经过严格的测试和认证,确保长期稳定运行。
    - 安装便捷: 推入式/插接式的接线方式使得安装和维护更加简便。
    - 广泛适用性: 可以适用于多种导线截面,满足不同的应用需求。
    - 环境适应性强: 在恶劣环境下依然能够保持高性能表现。

    应用案例和使用建议


    应用案例
    PT 6-QUATTRO/2P-PE常用于工业控制系统的配电线路中,特别是在需要频繁进行接线操作的场合。例如,在工厂自动化控制系统的配线过程中,该终端块可以实现高效且可靠的导线连接。
    使用建议
    1. 选择合适的导线: 根据实际应用需求选择适当的导线截面,避免过度弯曲或拉伸导线。
    2. 正确剥离导线: 确保导线剥皮长度适中,既不要过长也不要过短,以保证良好的电气接触。
    3. 定期检查: 定期对连接点进行检查,确保连接牢固且无松动现象。

    兼容性和支持


    兼容性
    PT 6-QUATTRO/2P-PE可以与多种标准DIN导轨配套使用,例如:
    - NS 35/7.5
    - NS 35/15
    支持和服务
    - 软件工具: 包括CLIP-PROJECT ADVANCED和CLIP-PROJECT PROFESSIONAL,可用于项目规划和标记。
    - 专业咨询和技术支持: Phoenix Contact提供全面的技术支持服务,帮助客户解决各种技术问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 导线无法推入 | 检查导线是否已经剥去适当长度的绝缘层。 |
    | 连接不稳定 | 重新推入导线,确保完全到位并稳固。 |

    总结和推荐


    综合评估
    PT 6-QUATTRO/2P-PE凭借其出色的性能和高可靠性,在配电系统及自动化控制领域有着广泛的应用前景。其便捷的安装和广泛的适用性使其成为工程应用的理想选择。
    结论
    推荐使用PT 6-QUATTRO/2P-PE,特别是对于需要高效、可靠连接的工业控制系统和配电柜应用。Phoenix Contact提供的全面技术支持和服务也使得该产品更具吸引力。

3061842参数

参数
长*宽*高 99.8mm(长度)*8.2mm(宽度)
安装方式 DIN导轨安装,支架安装
零件状态 在售
包装方式 散装

3061842厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3061842数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 端子 - 专用端子 PHOENIX CONTACT 3061842 3061842数据手册

3061842封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 16.675 ¥ 140.9038
10+ $ 15.2928 ¥ 129.2242
25+ $ 14.85 ¥ 125.4825
50+ $ 14.2884 ¥ 120.737
100+ $ 12.7785 ¥ 107.9783
250+ $ 12.138 ¥ 102.5661
库存: 28
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 140.9
