3046140

厂牌: PHOENIX CONTACT

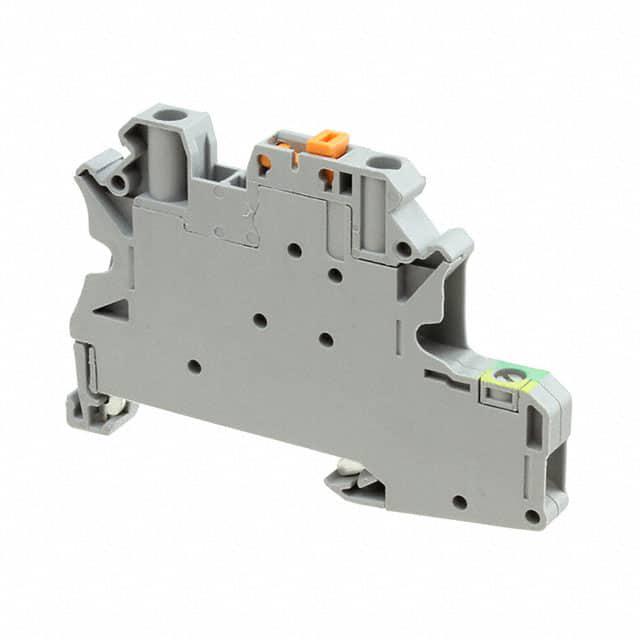

产品描述: 菲尼克斯 直通式接线端子 , UT 4-PE/MT P/P系列, 单层, 灰色, 螺钉端接, 20A
供应商型号: 651-3046140
供应商: Mouser
标准整包数: 1

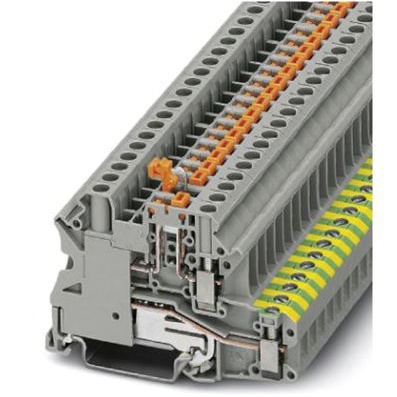

PHOENIX CONTACT 接线座- Din 轨道/通道 3046140

3046140概述

    Feed-through Terminal Block UT 4-PE/MT P/P 3046140:全面技术指南

    1. 产品简介


    菲尼克斯接触器(Phoenix Contact)的Feed-through终端块UT 4-PE/MT P/P 3046140是一款高性能的接线端子产品,适用于各种工业和铁路车辆应用。该终端块采用螺丝连接方式,具有额定电压500V、额定电流20A的特点。它配备了测试插头螺丝,方便进行测试操作。UT 4-PE/MT P/P 3046140设计坚固,符合多项国际标准,确保其在高要求应用环境下的可靠性和安全性。

    2. 技术参数


    - 基本规格:
    - 额定电压:500 V
    - 额定电流:20 A
    - 连接方法:螺丝连接
    - 导线截面范围:0.14 mm² - 6 mm² (AWG: 26 - 10)
    - 尺寸:长度70.8 mm,宽度6.2 mm
    - 安装:NS 35/7, NS 35/15
    - 色彩:灰色
    - 电气特性:
    - 额定浪涌电压:6 kV
    - 最大负载电流:20 A (6 mm²导线截面)
    - 绝缘材料等级:PA (V0)
    - 绝缘温度指数:130°C
    - 相对绝缘材料温度指数:130°C
    - 机械特性:
    - 弯曲测试:通过,旋转速度10 rpm,135转
    - 拉伸测试:通过
    - 紧固力测试:通过,0.2 mm²: 10 N, 4 mm²: 60 N, 6 mm²: 80 N
    - 环境适应性:
    - 工作温度范围:-60°C 至高温测试
    - 烟雾密度:通过NFPA 130标准
    - 烟气毒性:通过NFPA 130标准
    - 火焰蔓延性:DIN EN 60695-11-10标准,V0等级

    3. 产品特点和优势


    UT 4-PE/MT P/P 3046140的主要特点和优势如下:
    - 耐火性能:通过DIN EN 45545-2标准,适用于铁路车辆应用。
    - 高强度和稳定性:通过一系列严格的机械测试,确保在复杂环境下长期稳定运行。
    - 安全可靠的连接方式:螺丝连接方式,可有效防止松动和电弧放电。
    - 宽广的工作温度范围:从-60°C到高温测试,确保在极端环境下正常工作。

    4. 应用案例和使用建议


    该终端块广泛应用于工业自动化、电力系统及铁路车辆等领域。例如,在工业自动化中,它可以用于连接电机、传感器和其他设备。为了最大化其性能,建议遵循以下使用建议:
    - 在安装过程中,严格遵守产品手册中的导线截面限制和紧固扭矩要求。
    - 定期检查和维护终端块,确保所有连接部位紧固无误。
    - 为关键应用考虑增加备用终端块,以提高系统的整体可靠性。

    5. 兼容性和支持


    UT 4-PE/MT P/P 3046140与常见的DIN导轨相兼容,适用于多种型号的轨道。菲尼克斯接触器提供全面的技术支持和售后服务,包括安装指导、故障排查和维修服务。

    6. 常见问题与解决方案


    - 问题:如何正确紧固螺丝?
    - 解决方案:使用适当的工具,按照指定的最小(0.6 Nm)和最大(0.8 Nm)扭矩值进行紧固。

    - 问题:终端块在高温环境下表现如何?
    - 解决方案:该终端块的绝缘材料具备良好的热稳定性,可在130°C环境下正常工作。

    7. 总结和推荐


    综上所述,菲尼克斯接触器的Feed-through终端块UT 4-PE/MT P/P 3046140是一款兼具高性能和广泛应用性的产品。其卓越的耐火性能、机械强度和电气稳定性使其成为工业自动化、电力系统和铁路车辆应用的理想选择。我们强烈推荐这款产品,相信它能够满足您项目的各种需求。

    此文档旨在为您提供关于UT 4-PE/MT P/P 3046140的全面信息,以便您更好地了解其功能、特性和应用领域。希望这些详细信息能帮助您在实际应用中取得最佳效果。

3046140参数

参数
长*宽*高 70.8mm(长度)*6.2mm(宽度)
安装方式 螺纹安装
零件状态 在售
包装方式 散装

3046140厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3046140数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线座- Din 轨道/通道 PHOENIX CONTACT 3046140 3046140数据手册

3046140封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 11.822 ¥ 99.8959
10+ $ 10.8432 ¥ 91.625
25+ $ 10.53 ¥ 88.9785
50+ $ 10.1304 ¥ 85.6019
100+ $ 9.3204 ¥ 78.7574
250+ $ 8.61 ¥ 72.7545
库存: 20
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 99.89
