1862372

产品分类: 接线板-线至板
厂牌: PHOENIX CONTACT
产品描述: Conn Terminal Block 12 POS 5mm Spring Clamp Thru-Hole 16A
供应商型号: N-1862372
供应商: 云汉优选
标准整包数: 1

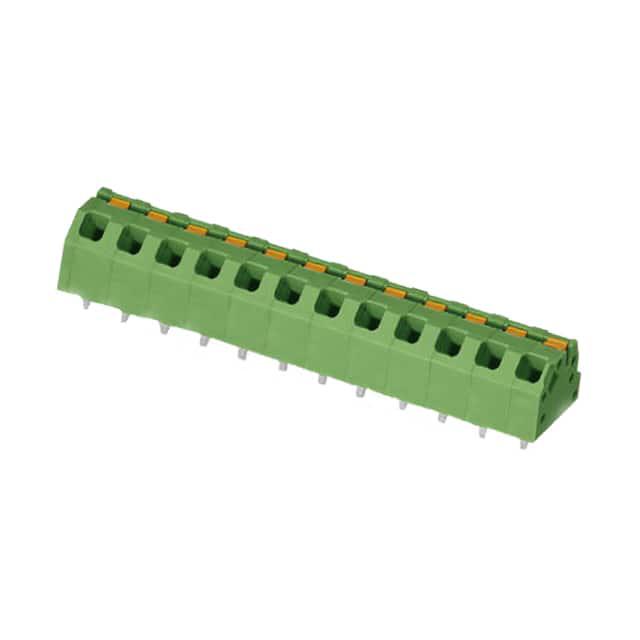

PHOENIX CONTACT 接线板-线至板 1862372

1862372概述

    # PCB Terminal Block SPTAF 1/12-5,0-IL 技术手册

    产品简介


    基本介绍
    SPTAF 1/12-5,0-IL 是一款适用于印刷电路板(PCB)的终端块,用于连接导线到PCB上。该终端块提供了稳定的连接和简便的操作,使其成为众多电子设备的理想选择。它广泛应用于工业自动化、通信设备、电力系统和控制系统等领域。

    技术参数


    主要技术规格
    - 型号: SPTAF 1/12-5,0-IL
    - 标准认证: VDE, UL, IEC
    - 额定电流: 16 A
    - 额定电压:
    - III/3: 250 V
    - III/2: 320 V
    - II/2: 630 V
    - 绝缘材料: PA(聚酰胺)
    - 阻燃等级: UL 94 V0
    - 接线范围: 固体导线:0.2 mm² - 1.5 mm²;柔性导线:0.2 mm² - 1.5 mm²
    - 最大负载电流: 16 A
    - 接触间距: 5 mm
    - 引脚直径: 2.6 mm
    - 引脚间距: 5 mm
    - 孔径: 1.1 mm
    - 高度: 10.6 mm
    - 宽度: 60 mm
    - 长度: 11 mm
    - 重量: 未提供
    绝缘材料及环境适应性
    - 绝缘材料: 聚酰胺(PA)
    - 阻燃等级: UL 94 V0
    - 符合中国RoHS法规

    产品特点和优势


    特点
    - Push-in连接方式: 无需工具即可实现快速安装。
    - 定义接触力: 确保长期稳定接触。
    - 直观操作: 彩色操作杆便于识别。
    - 紧凑设计: 适合空间有限的应用场合。
    - 集成测试选项: 方便快捷的测试功能。
    优势
    - 节省时间: 快速、方便的安装过程,减少人工成本。
    - 稳定性强: 定义的接触力确保长时间内的稳定性能。
    - 易于识别: 颜色编码的操作杆使得识别更加容易。
    - 小体积设计: 在空间受限的情况下具有显著优势。
    - 便捷测试: 内置的测试选项使得维护更加简单。

    应用案例和使用建议


    应用场景
    - 工业自动化: 适用于需要稳定连接的控制设备。
    - 通信设备: 适合作为连接不同电路板的中间环节。
    - 电力系统: 可以用于配电板或其他需要高可靠性的电力设备。
    - 控制系统: 适用于需要可靠连接的信号传输系统。
    使用建议
    - 正确选型: 根据具体应用选择合适的型号,尤其是额定电压和电流。
    - 维护检查: 定期检查连接部分是否有松动或磨损,确保长期稳定运行。
    - 温度管理: 在高温环境下使用时,注意散热,避免过热影响性能。

    兼容性和支持


    兼容性
    SPTAF 1/12-5,0-IL 支持多种连接方式和导线规格,可以与市面上常见的导线兼容。
    厂商支持
    - 技术支持: 凭借强大的技术支持团队,解决用户在安装、使用过程中可能遇到的问题。
    - 产品维护: 详细的用户手册和技术文档,方便用户进行维护和升级。

    常见问题与解决方案


    问题1: 如何快速更换损坏的终端块?
    - 解决方案: 使用专用工具(如螺丝刀)轻轻撬开,取出旧块并安装新块。
    问题2: 导线连接不稳定怎么办?
    - 解决方案: 检查导线是否正确插入,并确保接触力适当。必要时可使用压接钳重新压接。
    问题3: 长时间使用后出现接触不良怎么办?
    - 解决方案: 清洁接触面,去除氧化物和其他杂质,确保接触良好。

    总结和推荐


    综合评估
    SPTAF 1/12-5,0-IL 具有出色的性能和可靠性,适用于多种应用场景。其独特的设计和简便的操作使得它在市场上具有很高的竞争力。
    推荐
    强烈推荐此产品用于需要高效、稳定连接的应用场合。无论是工业自动化、通信设备还是电力系统,它都能提供可靠的解决方案。

1862372参数

参数
长*宽*高 11mm*11mm*10.6mm
安装方式 弹簧安装,推入式,螺纹安装,通孔安装
零件状态 在售
包装方式 散装

1862372厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1862372数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线板-线至板 PHOENIX CONTACT 1862372 1862372数据手册

1862372封装设计

查看详情并下载
Symbol
Footprint
3D Model
