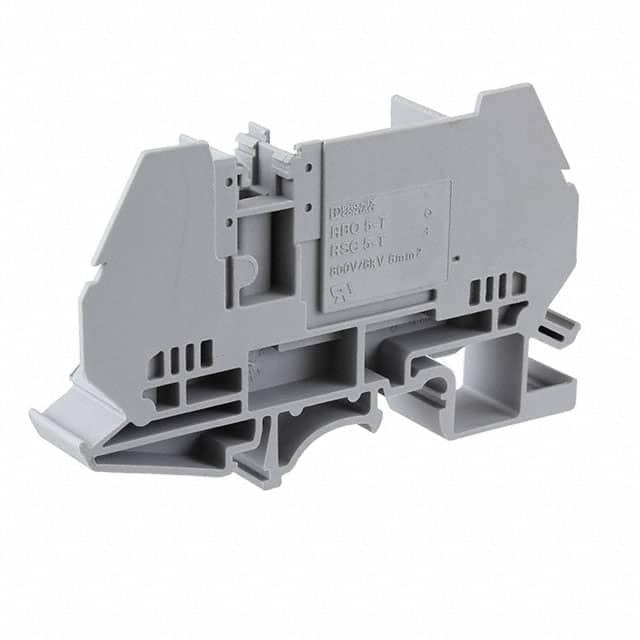

3076714

厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯 测试断开端子块, RBO 5-T-B-HEX系列, 单层, 灰色, 栓端接
供应商型号: 651-3076714
供应商: Mouser
标准整包数: 1
PHOENIX CONTACT 接线座- Din 轨道/通道 3076714

3076714概述

    # Phoenix Contact RBO 5-T-B-HEX 测试断开终端块技术手册

    产品简介


    产品类型
    Phoenix Contact RBO 5-T-B-HEX 是一款紧凑型测试断开终端块,采用螺钉连接方式。主要用于高电压和大电流环境下的电力分配和控制。
    主要功能
    - 实现安全可靠的电路连接和断开操作。
    - 支持高达 800V 的额定电压和 50A 的额定电流。
    - 可以安装在标准的 NS35/7.5 和 NS35/15 导轨上,适用于工业自动化和电力系统等领域。
    应用领域
    广泛应用于电力系统、工业自动化、轨道交通、数据中心等多个领域。

    技术参数


    基本信息
    - 额定电压:800V
    - 额定电流:50A
    - 连接方法:螺钉连接
    - 额定截面:10mm²
    - 安装:NS35/7.5, NS35/15
    - 颜色:灰色
    连接和电气特性
    - 接线位数:2
    - 额定浪涌电压:8kV
    - 最大功率损耗:1.82W(额定条件)
    - 螺纹规格:M5
    - 紧固扭矩:2...2.2Nm
    尺寸和材料
    - 宽度:13mm
    - 高度:80.8mm
    - 深度:49.8mm (NS35/7.5),57.3mm (NS35/15)
    - 绝缘材料:PA
    - 燃烧等级:UL 94 V0

    产品特点和优势


    - 安全性高:具备高耐压和耐流能力,确保电路连接的安全稳定。
    - 可靠性强:通过多项严格测试,如温度升测试、短路承受测试和冲击测试,确保产品在恶劣环境下的长期稳定运行。
    - 易于安装:支持NS35导轨安装,方便快速安装和维护。
    - 标识清晰:可按需添加标签,方便进行识别和管理。

    应用案例和使用建议


    应用案例
    RBO 5-T-B-HEX 测试断开终端块在工业自动化控制系统中广泛应用。例如,在高压直流输电系统中用于电力分配;在轨道交通中用于车辆内部电力系统的连接和断开控制。
    使用建议
    - 在连接电缆时,请确保使用符合标准的电缆和插头。
    - 定期检查紧固件,确保所有连接部位都牢固可靠。
    - 在高温或低温环境下使用时,要注意环境温度对产品性能的影响。

    兼容性和支持


    RBO 5-T-B-HEX 终端块支持多种NS35导轨安装,与凤凰接触类的其他产品具有良好的兼容性。凤凰联系提供详尽的产品文档和技术支持,确保用户可以顺利进行安装和调试。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接后电路未通电 | 检查紧固件是否松动,重新拧紧。 |
    | 触点发热严重 | 检查紧固扭矩是否合适,调整至2...2.2Nm。 |
    | 外观损坏 | 更换新的终端块,避免继续使用损坏产品。 |

    总结和推荐


    RBO 5-T-B-HEX 测试断开终端块是一款高度可靠和安全的产品,适用于各种高压、大电流的应用场合。凭借其出色的性能和耐用性,它能够在多种苛刻环境中稳定运行,值得在相关项目中选用。
    总之,鉴于其卓越的技术性能和市场表现,我们强烈推荐使用 Phoenix Contact RBO 5-T-B-HEX 测试断开终端块。

3076714参数

参数
长*宽*高 80.8mm(长度)*13mm(宽度)
安装方式 螺纹安装
零件状态 在售
包装方式 散装

3076714厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3076714数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线座- Din 轨道/通道 PHOENIX CONTACT 3076714 3076714数据手册

3076714封装设计

查看详情并下载
Symbol
Footprint
3D Model
