3248005

厂牌: PHOENIX CONTACT

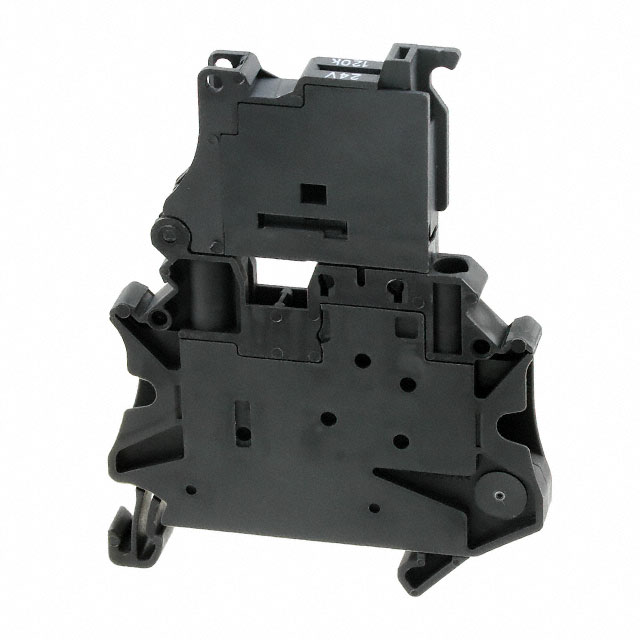

产品描述: 菲尼克斯,UT4-HESILED24(5X20)120KOHM,保险丝接线端子,
供应商型号: 3248005
供应商: Master
标准整包数: 2

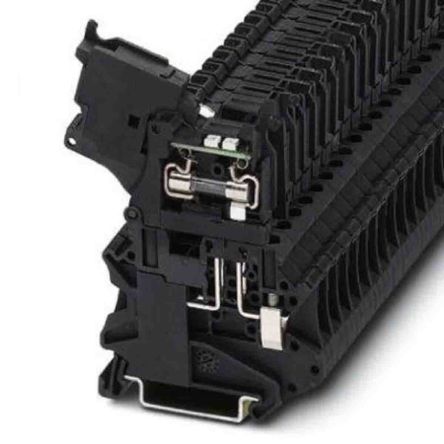

PHOENIX CONTACT 接线座- Din 轨道/通道 3248005

3248005概述


    产品简介


    UT 4-HESILED 24 (5X20) 是一种高密度的熔断式接线端子模块,专为工业自动化和控制系统的应用而设计。该产品具有紧凑的设计,能够在有限的空间内提供高效的连接和保护。主要用于连接和保护电路中的关键部件,如控制单元、电源系统和其他电气设备。

    技术参数


    - 类型:熔断式接线端子模块
    - 适用保险丝:5x20mm G型
    - 额定浪涌电压:4kV
    - 污染等级:3级
    - 过电压类别:III类
    - 最大功耗:1.6W(单个模块排列时)
    - LED电压范围:12-30V AC/DC
    - LED电流范围:0.08mA-0.49mA
    - 标准符合:IEC 60947-7-3
    - 连接方式:螺钉连接
    - 导体截面:
    - 实心:0.14-6mm²
    - 扭绞:0.14-6mm²
    - 螺纹:M3
    - 拧紧扭矩:0.6Nm-0.8Nm
    - 外形尺寸:
    - 宽度:6.2mm
    - 长度:57.8mm
    - 高度:73mm(NS 35/7.5), 80.5mm(NS 35/15)

    产品特点和优势


    1. 紧凑设计:极小的体积使其适合各种空间受限的应用场合。
    2. 测试连接方便:在安全手柄两侧均有测试连接点,便于故障排查和维护。
    3. 多功能保险丝选择:能够匹配多种不同类型的保险丝,适应性强。
    4. UL 94 V0认证材料:采用高阻燃材料制造,安全可靠。
    5. 易于安装和维护:标准符合IEC 60947-7-3,确保与行业标准一致。

    应用案例和使用建议


    应用案例:
    - 该模块广泛应用于工业控制系统中,特别是在需要精确控制和保护电路的地方。例如,可作为电源系统、电机控制器和变频器中的关键部件。
    使用建议:
    - 在选择保险丝时,需根据具体应用需求和预期负载来确定保险丝类型和规格。
    - 建议定期检查LED状态,以确保系统正常运行。
    - 确保所有连接符合标准要求,以避免可能的安全隐患。

    兼容性和支持


    兼容性:
    - 该模块可以与标准的NS 35/7.5和NS 35/15 DIN导轨无缝兼容。
    - 配套的桥接器和跳线组件可以进一步扩展系统的连接能力。
    支持和维护:
    - Phoenix Contact提供了详尽的技术文档和在线支持,用户可通过官网获取产品手册和技术咨询。
    - 出厂前经过严格的质量检测,保证产品的长期可靠性。

    常见问题与解决方案


    1. 问:如何确保正确安装?
    - 答:请仔细阅读产品手册,按照说明进行安装。确保所有连接牢固且符合标准要求。
    2. 问:LED不亮怎么办?
    - 答:检查LED供电是否正常,确认电压和电流是否在规定范围内。若问题依旧,请联系技术支持。
    3. 问:导体连接不稳定怎么办?
    - 答:检查导体是否有氧化现象或损坏,必要时更换新的导体并重新紧固连接。

    总结和推荐


    UT 4-HESILED 24 (5X20) 是一款高效可靠的熔断式接线端子模块,适用于各种工业控制和电力系统的应用。其独特的紧凑设计和优良的性能使其在市场上具有较强的竞争力。无论是对于新项目的开发还是现有系统的升级,这款产品都是一个值得信赖的选择。
    综上所述,强烈推荐使用这款产品,尤其是在对安全性、可靠性和空间利用率有较高要求的应用环境中。

3248005参数

参数
长*宽*高 57.8mm(长度)*6.2mm(宽度)
安装方式 螺纹安装
零件状态 在售
包装方式 散装

3248005厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3248005数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线座- Din 轨道/通道 PHOENIX CONTACT 3248005 3248005数据手册

3248005封装设计

查看详情并下载
Symbol
Footprint
3D Model
