首页  >  产品百科  >  3044644

3044644

产品分类: 端子 - 专用端子
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,分断接线端子,UTTB2,5-TG-P/P,菲尼克斯 导轨式接线端子排, CLIPLINE UTTB系列, 灰色, 螺钉端接, 20A
供应商型号: 3044644
供应商: 国内现货
标准整包数: 1

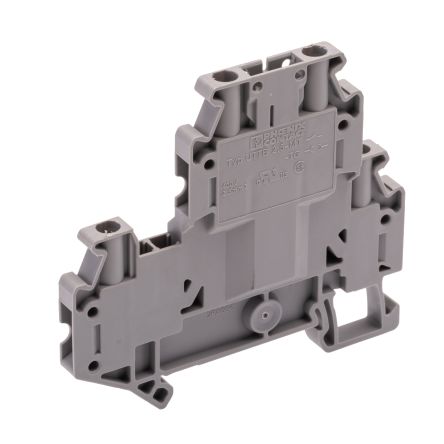

PHOENIX CONTACT 端子 - 专用端子 3044644

3044644概述

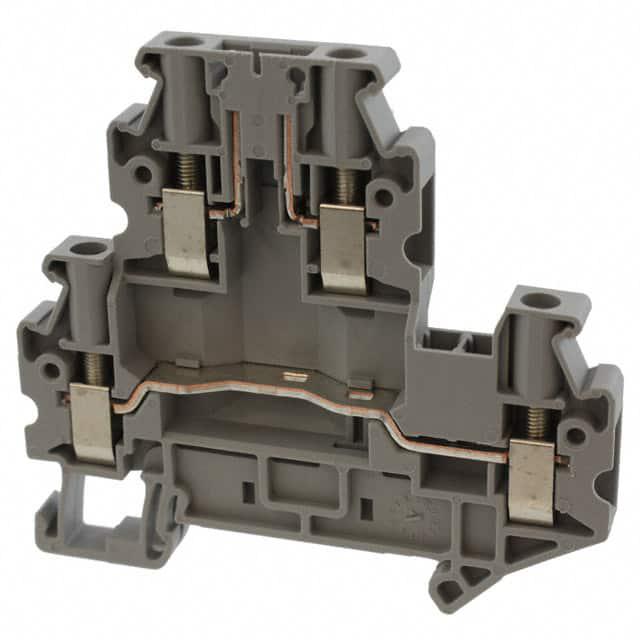

    # Phoenix Contact UTTB 2,5-TG-P/P Disconnect Terminal Block 技术手册

    产品简介


    基本描述
    Phoenix Contact UTTB 2,5-TG-P/P 是一款具备测试插头孔的断路终端块,适用于多种电路连接需求。其主要功能是提供安全可靠的电路断开点,同时配备测试插孔以方便插入测试插头进行电路检测。
    主要功能
    - 配备测试插头孔:方便进行电路检测。
    - 螺丝端子连接方式:适合各种导线类型。
    - 可连接导线横截面积范围为 0.14 mm² 至 4 mm²(对应 AWG 26 至 12)。
    - 支持并排布置两个不同电位。
    应用领域
    UTTB 2,5-TG-P/P 广泛应用于电力传输和控制设备、工业自动化系统、铁路车辆以及其他需要频繁测试和检查的场合。

    技术参数


    | 参数 | 描述 |

    | 数字级数 | 2 级 |
    | 连接数量 | 4 个 |
    | 额定横截面积 | 2.5 mm² |
    | 颜色 | 灰色 |
    | 绝缘材料 | PA |
    | 阻燃等级 (UL 94) | V0 |
    | 额定冲击电压 | 6 kV |
    | 污染等级 | 3 |
    | 过电压类别 | III |
    | 绝缘材料组 | I |
    | 接线标准 | IEC 60947-7-1 |
    | 额定电流 (IN) | 22 A |
    额定电压 (UN)
    - 400 V
    最大负载电流
    - 在 4 mm² 导线时为 24 A(总电流不超过该值)
    额定冲击电压测试结果
    - 测试电压:7.3 kV
    机械强度测试
    - 连接 5 次后通过
    - 弯曲测试转速:10 rpm
    - 弯曲测试圈数:135
    - 弯曲测试横截面/重量:
    - 0.14 mm² / 0.2 kg
    - 2.5 mm² / 0.7 kg
    - 4 mm² / 0.9 kg
    牵引力测试
    - 0.14 mm² 导线:牵引力 10 N
    - 2.5 mm² 导线:牵引力 50 N
    - 4 mm² 导线:牵引力 60 N
    绝缘材料温度指数
    - 电气:130 °C (UL 746 B)
    - 机械:125 °C (DIN EN 60216-1)
    尺寸
    - 宽度:5.2 mm
    - 长度:69.9 mm
    - 高度:NS 35/7,5:65 mm;NS 35/15:72.5 mm

    产品特点和优势


    1. 大型标签空间:每个端子点提供大面积的标签空间,便于清晰标记。
    2. 标准化断开区:适用于组件插头的标准断开区域,方便安装和拆卸。
    3. 分离多电位:可并行布置两个不同电位,提高布线灵活性。

    应用案例和使用建议


    应用场景
    该产品广泛用于工业自动化控制系统和铁路车辆等领域。例如,在工业控制面板中,可以并排布置两个不同电位,从而简化复杂的接线工作。
    使用建议
    - 为了保证长期稳定性,建议在安装前进行详细的电气和机械强度测试。
    - 对于频繁测试的应用场景,定期检查端子块的电气连接和机械紧固情况,确保可靠性。

    兼容性和支持


    - 兼容性:该产品符合 IEC 60947-7-1 标准,可与其他符合该标准的电气设备无缝集成。
    - 制造商支持:Phoenix Contact 提供全面的技术支持和售后服务,包括在线文档、应用指南和技术咨询。

    常见问题与解决方案


    问题1:如何确保端子块的电气连接可靠?
    解决方法:按照手册中的指导进行正确的螺丝扭矩设置,并定期进行电气连接的检查和维护。
    问题2:如何应对高电流的使用?
    解决方法:确保连接的导线横截面积不超过最大负载电流要求,并对电路进行全面的热稳定性和短路稳定性测试。
    问题3:如何处理导线的连接问题?
    解决方法:使用正确的螺丝连接工具,并遵循手册中的连接指南进行操作。

    总结和推荐


    优缺点

    总结


    - 优点:
    - 提供大型标签空间,方便标记和识别。
    - 具有良好的电气和机械稳定性,通过多项严格测试。
    - 标准化设计,易于集成到现有系统中。

    - 缺点:
    - 相对较高的初始成本。
    - 对于非常特殊的应用场景可能需要额外的定制化设计。
    推荐使用
    基于以上优点和特点,UTTB 2,5-TG-P/P 断路终端块非常适合用于工业自动化控制系统和铁路车辆等领域。尽管其初始成本较高,但其卓越的性能和可靠性使其成为值得投资的产品。对于需要高频次测试和可靠电气连接的应用场景,强烈推荐使用该产品。

3044644参数

参数
长*宽*高 69.9mm(长度)*5.2mm(宽度)
安装方式 螺纹安装
零件状态 在售
包装方式 散装

3044644厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3044644数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 端子 - 专用端子 PHOENIX CONTACT 3044644 3044644数据手册

3044644封装设计

查看详情并下载
Symbol
Footprint
3D Model
