1419278

厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,HC-STA-D07-BWSCM-PL-BK,外壳,重载连接器外壳, HC系列, 面板安装基座
供应商型号: 651-1419278
供应商: Mouser
标准整包数: 1

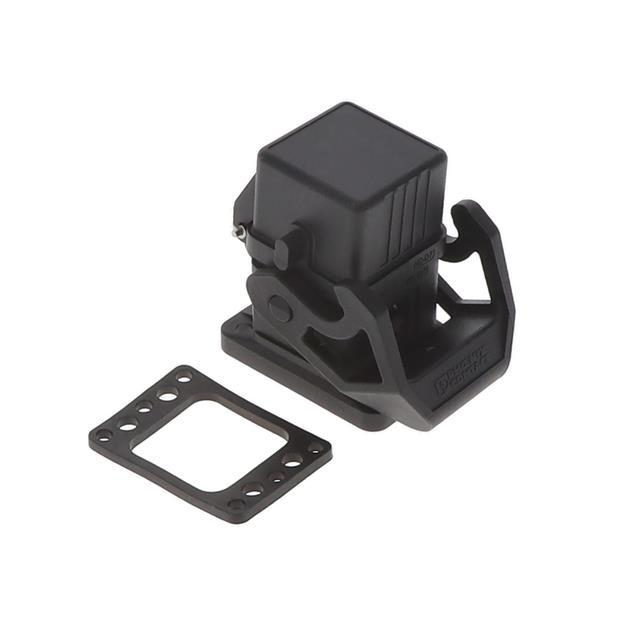

PHOENIX CONTACT 重载连接器 - 外壳/盖罩/基底 1419278

1419278概述


    产品简介


    HC-STA-D07-BWSCM-PL-BK是一款面板安装式基座,广泛应用于各种工业自动化设备中。它主要用于安装针型插入件(pin inserts),具备单锁设计,确保了良好的电气连接性和机械稳定性。本产品适用于需要高防护等级和宽温范围的场合。

    技术参数


    - 尺寸:
    - 高度: 25.5 mm
    - 宽度: 34.2 mm
    - 长度: 24.2 mm
    - 装配切口长度: 21 mm
    - 装配切口宽度: 21 mm
    - 环境条件:
    - 防护等级 (IP): IP66(插接或锁定保护盖时)
    - 工作温度范围: -20°C 至 100°C
    - 材料:
    - 主体材料: 聚酰胺 (PA)
    - 保护盖材料: 聚酰胺 (PA)
    - 其他特性:
    - 单锁装置
    - 熔融指数UL 94 V0(聚酰胺材料)
    - 符合中国RoHS标准,环保使用期限为50年
    - 可选EAC/DNV GL认证

    产品特点和优势


    1. 高防护等级: IP66确保产品在大多数恶劣环境中能稳定运行。
    2. 宽温度范围: 支持从-20°C到100°C的工作环境,适应多种复杂应用场景。
    3. 单锁装置: 提供额外的安全性和稳定性,减少意外松动的风险。
    4. 高可靠性材料: 聚酰胺材料提供出色的机械强度和阻燃性,适合工业应用。
    5. 环保设计: 满足RoHS要求,符合全球环保标准。

    应用案例和使用建议


    应用场景
    - 工业自动化设备中的接线端子安装
    - 设备控制柜中的面板安装
    - 任何需要高防护等级和高可靠性连接的应用
    使用建议
    1. 在装配过程中,请先确保装配切口的尺寸正确无误,以保证产品能够平稳安装。
    2. 在安装保护盖之前,请检查是否有灰尘或其他杂质附着在接口处,以确保良好的电气接触。
    3. 根据不同的使用环境选择合适的安装位置,避免受到过多的机械应力或高温影响。

    兼容性和支持


    - 兼容性: 本产品适用于多种型号的针型插入件(如HC-A03, A04, D07, D08等)。
    - 支持和服务: 凭借凤凰公司的全球服务网络,提供专业的技术支持和售后服务,确保用户获得最佳使用体验。

    常见问题与解决方案


    1. 问题: 如何正确安装保护盖?
    - 解决方案: 首先,确保所有连接部位都干净且无尘。然后将保护盖轻轻按入,直至听到“咔嚓”声,表明已完全锁紧。
    2. 问题: 安装后发现保护盖无法完全锁紧。
    - 解决方案: 请检查是否有异物阻碍保护盖的闭合。如有需要,可以使用软布清理安装区域。
    3. 问题: 如何判断是否需要更换产品?
    - 解决方案: 当您发现产品的防护等级下降或温度适应性减弱时,可能需要考虑更换新的产品。

    总结和推荐


    HC-STA-D07-BWSCM-PL-BK凭借其高防护等级、宽温度范围和可靠的单锁装置,在工业自动化领域表现出色。无论是安装于设备控制柜还是直接安装于工业设备,都能提供优异的电气连接和机械稳定性。综合来看,这款产品值得推荐给对可靠性有较高要求的工业客户。

1419278参数

参数
长*宽*高 24.2mm*34.2mm*25.5mm
安装方式 底座安装,面板安装
零件状态 在售
包装方式 散装

1419278厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1419278数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 重载连接器 - 外壳/盖罩/基底 PHOENIX CONTACT 1419278 1419278数据手册

1419278封装设计

查看详情并下载
Symbol
Footprint
3D Model
