3244025

产品分类: 端子 - 专用端子
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,微型直通式接线端子,MSB2,5BU,菲尼克斯 直通式接线端子 , MSB 2.5 BU系列, 单层, 蓝色, 弹簧夹端接, 24A
供应商型号: 3244025-ND
供应商: Digi-Key
标准整包数: 1

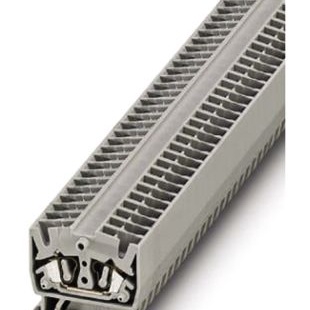

PHOENIX CONTACT 端子 - 专用端子 3244025

3244025概述


    产品简介


    产品名称:迷你贯通接线端子块 - MSB 2,5 BU - 3244025
    制造商:菲尼克斯电气(Phoenix Contact)
    产品类型:接线端子块
    主要功能:用于电力系统的终端连接,支持弹簧夹持式连接方式
    应用领域:适用于工业自动化、楼宇自动化、轨道交通等领域的小型终端箱内的接线连接。

    技术参数


    - 连接方式:弹簧夹持式连接
    - 导线截面:实心导线 0.08 mm² - 4 mm²,绞合导线 0.08 mm² - 2.5 mm²,AWG 规格 28 - 12
    - 尺寸:宽度 5.2 mm,长度 32 mm,高度 22 mm
    - 颜色:蓝色
    - 安装类型:可安装在 15 mm 的 DIN 导轨上
    - 绝缘材料:PA 材料
    - 耐燃等级:UL 94 V0 级
    - 额定冲击电压:8 kV
    - 污染程度:3 级
    - 最大负载电流:30 A(带 4 mm² 导线时)
    - 标称电流:24 A
    - 标称电压:800 V
    - 认证标准:符合 IEC 60947-7-1 标准,具有 UL、cUL、CSA、VDE、IECEE CB 认证

    产品特点和优势


    - 空间节省:紧凑的设计和安装选项使其非常适合在较小的终端箱内使用。
    - 标记清晰:所有接线点均标记清楚,便于识别和接线。
    - 安全性高:采用 UL 94 V0 级绝缘材料和 8 kV 额定冲击电压,确保产品在恶劣环境下的安全稳定运行。
    - 安装方便:可以直接安装在 15 mm DIN 导轨上,无需额外固定工具。

    应用案例和使用建议


    应用场景:
    - 在工业控制面板中用于连接传感器、继电器等组件
    - 作为铁路信号系统的一部分进行接线
    使用建议:
    - 在进行接线时应确保导线截面和绞合方式与接线端子块相匹配,以保证连接可靠性。
    - 安装时需要使用适当的工具(如螺丝刀),以避免损伤接线端子块。
    - 建议在接线过程中使用标记工具进行标识,以便后续维护和检修。

    兼容性和支持


    - 兼容性:MSB 2,5 BU 可与 Phoenix Contact 的其他产品配套使用,例如标记条、端盖等配件。
    - 支持和服务:提供详细的用户文档和在线技术支持,以帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    1. 如何确保正确的导线截面匹配?
    - 确认所选导线的截面积符合 0.08 mm² - 4 mm²(实心导线)或 0.08 mm² - 2.5 mm²(绞合导线)的要求。
    2. 如何判断是否已正确安装?
    - 检查导线是否稳固夹紧且无裸露部分,可以轻轻拉拽测试其牢固度。
    3. 如何避免误触高压?
    - 在进行任何操作之前,请确认已断电,并检查是否已贴有适当的安全标签。

    总结和推荐


    总结:
    MSB 2,5 BU 接线端子块以其紧凑设计、高安全性及便利性成为一款优秀的终端连接产品。尤其适合于需要高效利用空间的应用场合,如小型终端箱和机柜内部的接线。
    推荐:
    鉴于其出色的性能和广泛的应用范围,我们强烈推荐使用 MSB 2,5 BU 接线端子块。无论是工业自动化还是楼宇自动化项目,它都能发挥重要作用,帮助用户实现高效可靠的连接。

3244025参数

参数
长*宽*高 32mm*5.2mm*22mm
安装方式 弹簧安装,推入式
零件状态 在售
包装方式 散装

3244025厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3244025数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 端子 - 专用端子 PHOENIX CONTACT 3244025 3244025数据手册

3244025封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.2765 ¥ 10.7864
库存: 100
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 10.78
