3244264

产品分类: 端子 - 专用端子
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,微型直通式接线端子,MSB2,5-FE-M,菲尼克斯 导轨式接线端子排, MSB 2.5-FE-M系列, 弹簧夹端接, 24A
供应商型号: Q-3244264
供应商: 期货订购
标准整包数: 50

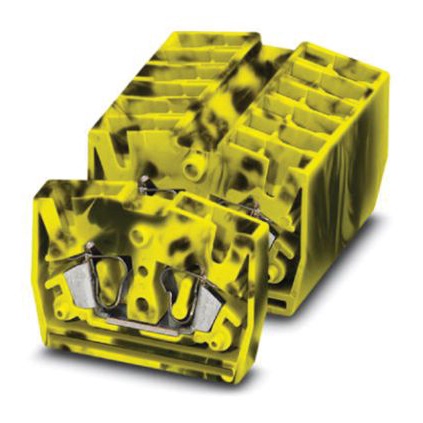

PHOENIX CONTACT 端子 - 专用端子 3244264

3244264概述

    # Mini Feed-Through Terminal Block - MSB 2,5-FE-M 技术手册解析

    产品简介


    产品类型及功能
    本技术手册介绍了菲尼克斯电气(Phoenix Contact)的迷你穿线端子块——型号为MSB 2,5-FE-M(编号:3244264)。该产品主要用于连接不同导线,并通过弹簧夹保持电气接触,适用于各种工业控制和自动化设备中。
    应用领域
    广泛应用于电气布线系统,特别是需要紧凑设计以节省空间的应用场合,如DIN导轨安装的控制柜。

    技术参数


    | 参数类别 | 具体数值 |

    | 连接方式 | 弹簧夹连接 |
    | 导线截面积 | 固体导线:0.08 mm² 至 4 mm² |
    柔性导线:0.08 mm² 至 2.5 mm² |
    | AWG 等级 | 28 至 12 |
    | 宽度 | 5.2 mm |
    | 高度 | 22 mm |
    | 色彩标识 | 黑色/黄色 |
    | 最大负载电流 | 30 A (针对 4 mm² 导线) |
    | 额定电流 | 24 A |
    | 额定电压 | 800 V |
    | 过电压类别 | III |
    | 封装等级 | 污染程度3 |
    | 绝缘材料等级 | UL 94 V0 |
    | 规范认证 | CSA、UL 认证、cUL 认证、EAC、cULus 认证 |

    产品特点和优势


    1. 空间节约:紧凑设计与DIN导轨上的直接安装相结合,可节省宝贵的安装空间。
    2. 清晰排列:所有终端点都有标记,确保清晰直观的接线布局。
    3. 高效接线:通过弹簧夹实现稳固可靠的电气连接,适合不同规格的导线。

    应用案例和使用建议


    实际使用场景
    这些端子块适用于控制柜和配电盘中的接线,能够支持从极细导线到厚实导线的各种应用,特别是在需要在有限空间内进行复杂接线的情况下表现出色。
    使用建议
    为了最大限度提高产品的性能和可靠性,建议定期检查所有连接点,并确保所用导线符合产品规定的规格。此外,使用配套的标签条带和标记工具有助于组织和维护接线系统,便于后续维修和升级。

    兼容性和支持


    该产品与其他电子元器件具有良好的兼容性,尤其适用于同品牌的接线系统和附件。厂商提供一系列支持和配件选项,包括端盖、标记条带以及适用的工具,以满足用户的多样化需求。如有任何问题或技术支持需求,用户可以访问官方网站获取详细信息和支持服务。

    常见问题与解决方案


    问题1:如何确保连接稳固?
    解决办法:使用合适的压线钳将导线插入到弹簧夹中,并且在拧紧螺钉之前,应检查导线是否已正确固定。
    问题2:能否在潮湿环境下使用?
    解决办法:该产品具备较高的防护等级(污染程度3),能够在大多数工业环境中可靠工作。然而,若要用于特别潮湿的场合,则需额外采取防潮措施或选择专门的防水型号。
    问题3:端子的颜色是如何定义的?
    解决办法:黑色/黄色颜色组合表示特定应用或功能区。具体含义请参照用户手册或产品文档。

    总结和推荐


    综合评估
    菲尼克斯电气(Phoenix Contact)的这款迷你穿线端子块MSB 2,5-FE-M在紧凑型设计、高效接线和高可靠性方面表现卓越,是众多自动化控制系统中的理想选择。其广泛适用性和易于安装维护的特点使其成为市场上的佼佼者。
    推荐结论
    基于上述分析,我们强烈推荐此款产品给需要高效且可靠接线解决方案的专业用户。无论是初次购买还是更换现有系统,MSB 2,5-FE-M都是一款值得信赖的选择。

3244264参数

参数
长*宽*高 32mm(长度)*22mm(高度)
安装方式 直接安装
零件状态 在售
包装方式 散装

3244264厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3244264数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 端子 - 专用端子 PHOENIX CONTACT 3244264 3244264数据手册

3244264封装设计

查看详情并下载
Symbol
Footprint
3D Model
