1407621

厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,HC-EVO-B06-BWS-PLRBK,外壳,
供应商型号: PYA-1407621
供应商: 海外现货
标准整包数: 1
PHOENIX CONTACT 重载连接器 - 外壳/盖罩/基底 1407621

1407621概述

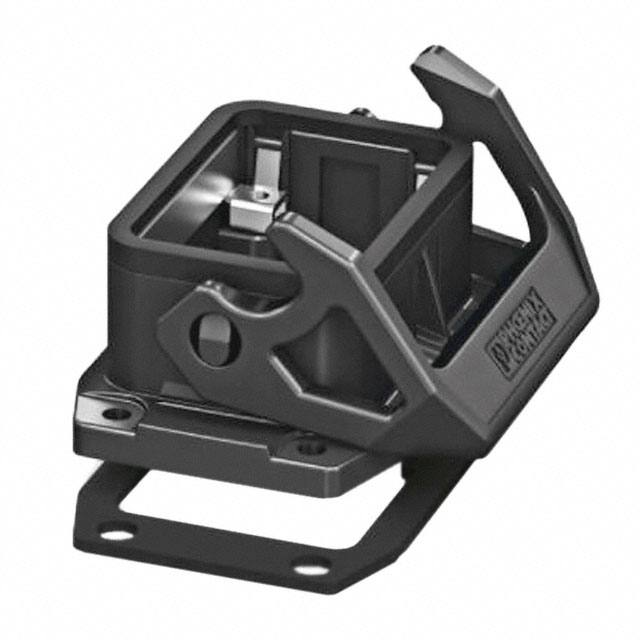

    HEAVYCON EVO 面板安装底座 (HC-EVO-B06-BWS-PLRBK) 技术手册解析

    产品简介


    HEAVYCON EVO 面板安装底座(型号:HC-EVO-B06-BWS-PLRBK)是一种专为工业连接设计的面板安装组件。它主要应用于自动化控制系统、电力设备及通信系统中,以确保连接的可靠性和稳定性。这款产品采用了塑料材质,不仅降低了成本,还减轻了重量,使其具有更广泛的适用范围。

    技术参数


    - 尺寸: 高度 30.5mm,宽度 53mm,长度 80.5mm,装配开孔长度 52mm,宽度 35mm。
    - 保护等级: 防护等级 IP66, IP68 (0.2 bar 24小时), IP69K;NEMA 4, 4X, 12。
    - 环境温度: 操作温度范围 -40°C 至 100°C。
    - 材料: 采用聚酰胺材料制成,具备 V0 级阻燃特性。
    - 安装方式: 单锁定卡扣式,紧固螺丝扭矩范围为 0.5 Nm 至 1.7 Nm。

    产品特点和优势


    1. 成本降低: 与金属版本相比,这款塑料底座能够显著降低生产成本。
    2. 轻量化设计: 低重量的设计使安装和维护更加方便。
    3. 抗凝露性: 塑料材质相比金属更不容易形成凝露,降低了短路风险。
    4. 连接可靠性: 通过集成在套管外壳内的金属框架,确保接触面 PE 片的可靠连接。
    5. 防腐蚀: 完全无腐蚀性,适用于多种恶劣环境。
    6. 安全标准: 通过 IK 08 冲击测试,符合行业安全标准。

    应用案例和使用建议


    - 工业自动化控制: 在工业自动化设备中,此底座可作为关键部件连接信号线和电源线,保证系统的稳定运行。
    - 户外设备: 由于防护等级高,适用于户外恶劣环境下使用,如风力发电站等。
    - 通信设备: 用于通信系统中的电缆连接,提供稳定的连接环境。
    使用建议:
    - 在安装时,建议严格按照提供的图纸和安装指南进行操作,以确保安装正确。
    - 为了确保长期的可靠性和稳定性,建议定期检查底座的固定情况,并保持连接部位的清洁。

    兼容性和支持


    - 兼容性: 此底座适用于接触插件 HC-B6, BB10, DD24, M,但不适用于 D 系列终端适配器。
    - 技术支持: 凭借厂商提供的详细技术文档和支持服务,用户可以轻松应对安装和维护过程中的各种问题。

    常见问题与解决方案


    - 问题: 底座安装后出现松动。
    - 解决方案: 检查紧固螺丝的扭矩是否达到规定的范围,并适当调整。
    - 问题: 连接不良。
    - 解决方案: 确保接触面清洁无尘,检查接触插件是否正确插入。

    总结和推荐


    HEAVYCON EVO 面板安装底座是一款高性能的工业连接组件,凭借其低成本、轻量化设计、良好的防护性能和广泛的适用范围,在多个行业中展现出卓越的应用价值。我们强烈推荐使用该产品,特别是在需要高度可靠性和环境适应性的场合。
    总体而言,HEAVYCON EVO 面板安装底座凭借其出色的性能和多功能性,无疑是工业连接解决方案的理想选择。

1407621参数

参数
长*宽*高 80.5mm*53mm*30.5mm
安装方式 底座安装,面板安装
零件状态 在售
包装方式 散装

1407621厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1407621数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 重载连接器 - 外壳/盖罩/基底 PHOENIX CONTACT 1407621 1407621数据手册

1407621封装设计

查看详情并下载
Symbol
Footprint
3D Model
