3005154

厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,UK10-DREHSILED60(5X20),保险丝接线端子,菲尼克斯 保险丝接线端子, UK 10-DREHSILED 60 (5X20)系列, 单层, 黑色, 螺钉拧紧端接, 10A
供应商型号: Q-3005154
供应商: 期货订购
标准整包数: 50

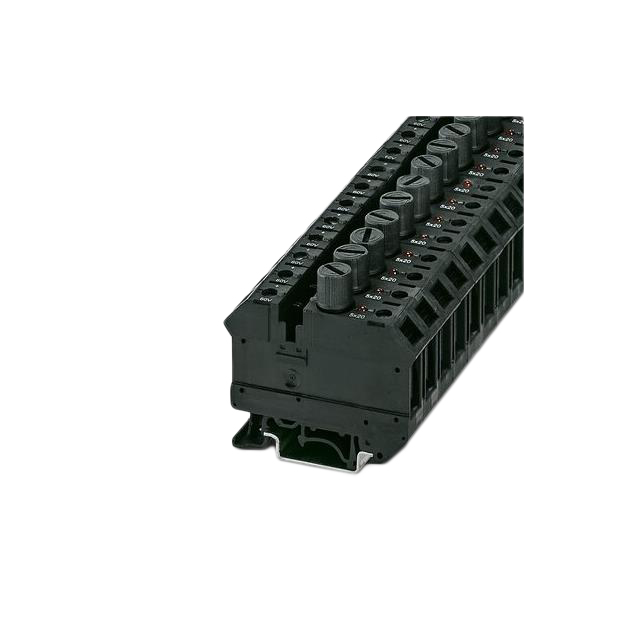

PHOENIX CONTACT 接线座- Din 轨道/通道 3005154

3005154概述


    产品简介


    UK 10-DREHSILED 60 (5X20) 是一款由 PHOENIX CONTACT 生产的用于安装保险丝的接线端子块。这款产品主要用于电路保护,适用于广泛的工业和商业应用场合。它支持插入式熔丝,可容纳的熔丝尺寸为 5x20 毫米,其横截面范围为 0.5 mm² 到 16 mm²(AWG: 24 - 6),适合不同类型的电线。该接线端子块颜色为黑色,宽度为 12 毫米,符合各类工业标准。

    技术参数


    - 通用信息
    - 层级数:1
    - 连接数:2
    - 颜色:黑色
    - 绝缘材料:PA
    - 燃烧等级(按 UL 94 标准):V2
    - 技术规格
    - 规格
    - 高度(NS 35/7.5):57.2 mm
    - 高度(NS 35/15):64.7 mm
    - 高度(NS 32):62.1 mm
    - 熔丝规格
    - 熔丝类型:玻璃管式
    - LED电压范围:30 V AC/DC 至 60 V AC/DC
    - 额定浪涌电压:4 kV
    - 污染程度:3 级
    - 冲击电压类别:III
    - 绝缘材料组:I
    - 连接标准:IEC 60947-7-3
    - 额定电流:10 A
    - 额定电压:500 V(作为断路端子时为 800 V)
    - LED电流范围:0.8 mA 至 2 mA
    - 连接规格
    - 导体横截面积(实心最小):0.5 mm²
    - 导体横截面积(实心最大):16 mm²
    - 导体横截面积(绞合最小):0.5 mm²
    - 导体横截面积(绞合最大):16 mm²
    - 导体横截面积(AWG/kcmil 最小):20
    - 导体横截面积(AWG/kcmil 最大):6
    - 带有金属套且无塑料护套的导体横截面积最小:0.5 mm²
    - 带有金属套且无塑料护套的导体横截面积最大:10 mm²
    - 带有金属套且有塑料护套的导体横截面积最小:0.5 mm²
    - 带有金属套且有塑料护套的导体横截面积最大:10 mm²

    产品特点和优势


    UK 10-DREHSILED 60 (5X20) 具有多项独特功能和优势:
    - 高度集成的设计:集成了保险丝插入功能,便于更换和维护。
    - 高可靠性:采用高性能绝缘材料,确保长期稳定运行。
    - 广泛适用性:适用于多种类型的导线连接,满足不同的工业需求。
    - 环境适应性强:支持宽泛的工作电压和电流范围,能够在恶劣环境下正常工作。

    应用案例和使用建议


    - 应用场景:常见于工业控制、电力系统及家用电器等场合,用于实现电路保护功能。
    - 使用建议:
    - 在使用前请确认所选导线符合要求,确保熔丝与导线的适配性。
    - 严格按照电气标准进行连接,确保安全可靠。
    - 定期检查和维护,确保端子块正常运行,及时更换失效的熔丝。

    兼容性和支持


    - 兼容性:该接线端子块可以与其他标准 DIN 铁轨兼容安装。
    - 厂商支持:PHOENIX CONTACT 提供详细的技术文档和售后服务支持,客户可以通过电话或官网获得技术支持。

    常见问题与解决方案


    - 问题1:如何正确选择合适的导线?
    - 解决方案:依据产品手册提供的导线横截面积范围,根据实际需求选择合适规格的导线。
    - 问题2:如何更换熔丝?
    - 解决方案:使用标准工具拆卸熔丝,并将新的熔丝插入相应位置。
    - 问题3:如何进行维护?
    - 解决方案:定期检查端子块是否有松动或损坏情况,及时更换受损部件并紧固连接。

    总结和推荐


    综上所述,UK 10-DREHSILED 60 (5X20) 是一款具备高度集成性和广泛应用性的优秀产品。它的高可靠性、广泛的适用性及良好的环境适应能力使其成为众多应用场景中的理想选择。无论是工业还是民用领域,该产品都能提供有效的电路保护。因此,我们强烈推荐使用这款产品以确保电路的安全性和稳定性。

3005154参数

参数
长*宽*高 62mm*12mm*59mm
安装方式 螺纹安装
零件状态 在售
包装方式 散装

3005154厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3005154数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线座- Din 轨道/通道 PHOENIX CONTACT 3005154 3005154数据手册

3005154封装设计

查看详情并下载
Symbol
Footprint
3D Model
