1622003

产品分类: 端子 - 专用端子
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,电缆连接器,SH-8ESS48A8LB4,
供应商型号: Q-1622003
供应商: 期货订购
标准整包数: 1
PHOENIX CONTACT 端子 - 专用端子 1622003

1622003概述


    产品简介

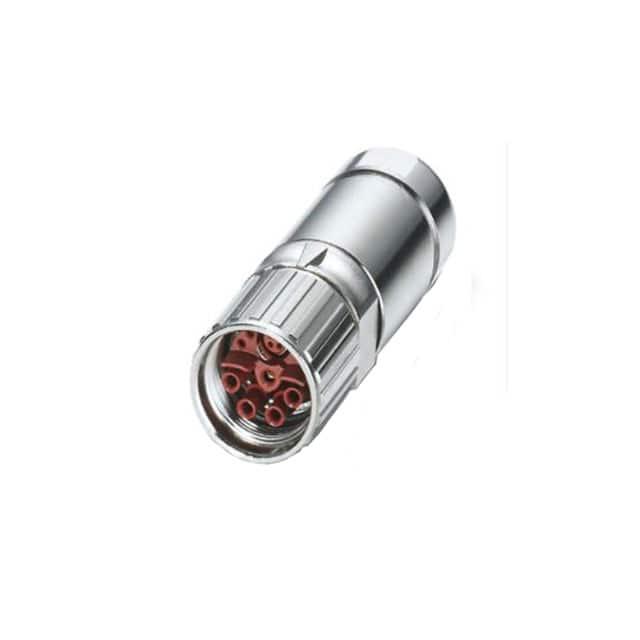

    产品名称:SH-8ESS48A8LB4电缆连接器
    产品类型:圆形连接器(电缆侧)
    主要功能:
    - 支持多种信号传输和电源传输
    - 高度集成的屏蔽设计
    - 采用螺纹锁定机制确保安全连接
    - 符合RoHS标准,适合工业环境中使用
    应用领域:
    - 植物工程
    - 控制系统
    - 电气设备制造

    技术参数


    - 连接器类型:圆形连接器(电缆侧)
    - 头设计:插座
    - 绝缘材料:PA 6.6
    - 插入/拔出次数:100次
    - 连接方式:压接
    - 接触切换类型:插座
    - 应用类型:混合
    - 位置数:13个
    - 连接配置:8+4+PE
    - 电源触点直径:2毫米
    - 电源触点最小线径:0.25平方毫米
    - 电源触点最大线径:4平方毫米
    - 电源触点额定电流:30安培
    - 信号触点直径:1毫米
    - 信号触点最小线径:0.06平方毫米
    - 信号触点最大线径:1平方毫米
    - 信号触点额定电流:8安培
    - 额定浪涌电压:6千伏
    - 安装高度:2000米
    - 防护等级:插接状态下的IP67和IP68
    - 环境温度(运行):-40°C至115°C
    - 环境温度(存储/运输):15°C至25°C
    - 允许湿度(存储/运输):50%至65%

    产品特点和优势


    - 多样化连接能力:所有外壳均可安装针式或插塞式触点。
    - 快速连接:提供可选的SPEEDCON快速锁定系统,减少连接时间。
    - 高保护等级:防护等级达到IP67/IP68,可在户外环境下安全使用。
    - 一致性EMC保护:适用于工业环境中的可靠连接解决方案。
    - 环境适应性强:可在广泛的工作温度范围内使用,并能承受一定的湿度。

    应用案例和使用建议


    应用案例:
    - 在工业控制系统中用于信号和电源传输。
    - 在复杂的电缆和连接器组合中提供可靠的连接解决方案。
    使用建议:
    - 确保连接器安装和操作仅由经过电气工程培训的专业人员进行。
    - 在户外环境中使用时,应采取额外的保护措施以防止环境影响。
    - 当使用与第三方制造商的产品连接时,用户需自行承担责任。
    - 注意环境温度和湿度,确保符合规定的环境条件。

    兼容性和支持


    兼容性:
    - 只能与符合技术数据的指定配对连接器配合使用。
    - 使用本产品时需遵守安装说明和设计文件。
    支持和服务:
    - 厂商提供详细的安装说明和设计文件在线下载。
    - 如需维修或技术支持,可联系Phoenix Contact获得帮助。

    常见问题与解决方案


    常见问题:
    1. 如何正确安装连接器?
    - 答:安装前请参考产品安装说明文档,确保连接器按照正确的步骤安装。
    2. 连接器在正常运行中是否会发热?
    - 答:连接器在正常运行中会发热,具体温升取决于环境条件。为安全起见,需要对用户进行适当的警告。
    3. 连接器如何接地?
    - 答:对于工作电压大于50V AC的连接器,导电连接器外壳必须接地。

    总结和推荐


    总结:
    SH-8ESS48A8LB4电缆连接器是一款多功能且高度可靠的连接解决方案,具有出色的环境适应能力和强大的EMC保护功能。该连接器在工业环境中的表现尤为出色,适用于各种复杂的应用场景。
    推荐:
    鉴于其多样化的连接能力和可靠的安全性能,强烈推荐使用SH-8ESS48A8LB4电缆连接器。尤其适用于需要高可靠性连接的工业应用项目。

1622003参数

参数
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

1622003厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1622003数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 端子 - 专用端子 PHOENIX CONTACT 1622003 1622003数据手册

1622003封装设计

查看详情并下载
Symbol
Footprint
3D Model
