2200316

产品分类: 接线板-线至板
厂牌: PHOENIX CONTACT

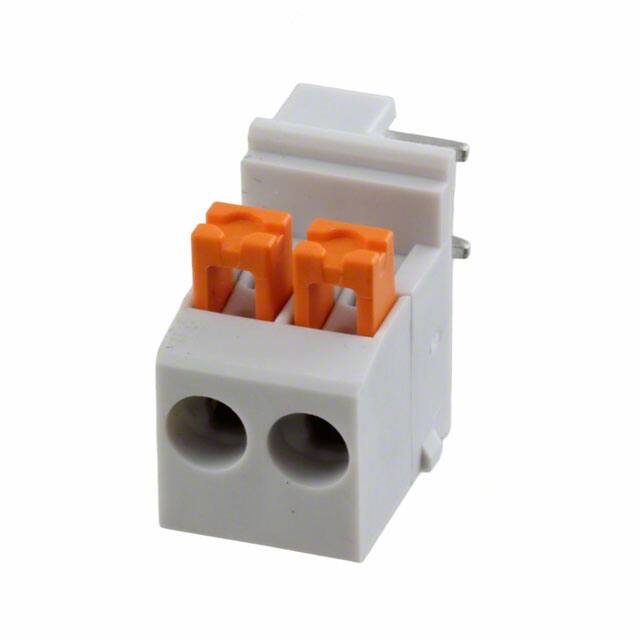

产品描述: Phoenix Contact PCB端子台 FKDSO 2.5/ 2-R KMGY系列, 2路, 5mm节距, 通孔, 弹簧笼端接
供应商型号: 651-2200316
供应商: Mouser
标准整包数: 1

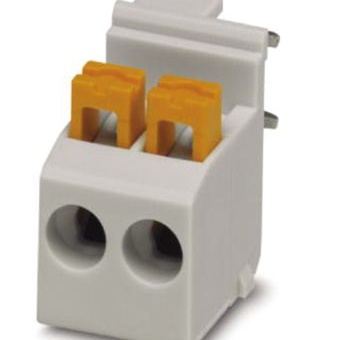

PHOENIX CONTACT 接线板-线至板 2200316

2200316概述

    # PHOENIX CONTACT FKDSO 2,5/2-R KMGY 技术手册

    产品简介


    PHOENIX CONTACT FKDSO 2,5/2-R KMGY 是一款高性能的端子排产品,专为各种工业和商业应用设计。该产品具有高电流承载能力和多种电气特性,适用于广泛的连接需求。其典型应用包括自动化控制、电力分配系统以及任何需要可靠接线解决方案的场合。

    技术参数


    以下是该产品的主要技术规格和性能参数:
    - 标称电流:22A
    - 标称电压:250V
    - 适用标准:EN-VDE
    - 绝缘材料等级:I级
    - 额定冲击电压(III/3):4kV
    - 额定冲击电压(III/2):4kV
    - 额定冲击电压(II/2):4kV
    - 绝缘材料:PA
    - 阻燃等级(UL 94):V0
    - 引脚间距:5mm
    - 导线截面积(实心/绞合):最小 0.2 mm²,最大 2.5 mm²
    - 导线规格(AWG/kcmil):最小 24,最大 14
    - 适用导线数量:2根
    - 测试标准:DIN EN 60512-5-2:2003-01

    产品特点和优势


    FKDSO 2,5/2-R KMGY 具备以下特点和优势:
    1. 高电流承载能力:该端子排可承受高达22A的电流,确保高效可靠的电力传输。
    2. 严格的绝缘材料:采用PA材料,具备出色的绝缘性能,并且通过V0级别的阻燃测试。
    3. 灵活的导线连接:支持多种导线规格,适应不同类型的导线需求。
    4. 标准化设计:符合DIN EN 60512-5-2:2003-01标准,确保产品质量和可靠性。
    5. 易于安装和维护:采用弹簧夹持式连接方式,安装简便快捷,维护方便。

    应用案例和使用建议


    应用案例
    该产品广泛应用于各种工业和商业环境,例如自动化控制系统、电力分配系统、建筑自动化系统等。它特别适合需要高可靠性和强抗干扰能力的应用场景。
    使用建议
    为了充分发挥产品的性能,建议用户按照以下步骤进行安装和使用:
    1. 确保导线截面符合要求,并正确剥离导线末端。
    2. 将导线插入端子排并确保牢固连接。
    3. 定期检查连接部位,确保无松动现象。

    兼容性和支持


    FKDSO 2,5/2-R KMGY 与其他同类产品兼容,可以在多种设备上使用。PHOENIX CONTACT提供了全面的技术支持和维护服务,用户可以通过访问官方网站获取更多资料和技术支持信息。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 导线连接不牢固 | 确保导线插入到位,并检查是否有松动。 |
    | 额定电流超出 | 检查实际电流是否超过标称值,更换更高电流等级的产品。 |

    总结和推荐


    综上所述,FKDSO 2,5/2-R KMGY 在高可靠性、稳定性和兼容性方面表现优异,是一款值得信赖的电子元器件产品。它不仅能够满足大多数工业和商业应用的需求,还能提供长期稳定的服务。因此,我们强烈推荐此产品给所有需要可靠连接解决方案的用户。
    如需进一步了解或购买该产品,请访问 [PHOENIX CONTACT 官网](http://www.phoenixcon.com) 或联系当地代理商。

2200316参数

参数
长*宽*高 25.9mm*18.8mm*26.5mm
安装方式 夹子安装,按扣安装,螺纹安装,通孔安装
零件状态 在售
包装方式 散装

2200316厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2200316数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线板-线至板 PHOENIX CONTACT 2200316 2200316数据手册

2200316封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.4275 ¥ 37.4124
10+ $ 4.136 ¥ 34.9492
25+ $ 3.942 ¥ 33.3099
50+ $ 3.7908 ¥ 32.0323
100+ $ 3.4884 ¥ 29.477
250+ $ 3.2292 ¥ 27.2867
500+ $ 2.9925 ¥ 25.2866
1000+ $ 2.814 ¥ 23.7783
2500+ $ 2.751 ¥ 23.246
库存: 51
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 37.41
