首页  >  产品百科  >  0903046

0903046

产品分类: 断路器
厂牌: PHOENIX CONTACT
产品描述: 24V 1 无 6A 固态 开关,滑动开关 DIN导轨安装 83mm*12.5mm*83mm
供应商型号: 277-12677-ND
供应商: Digi-Key
标准整包数: 1

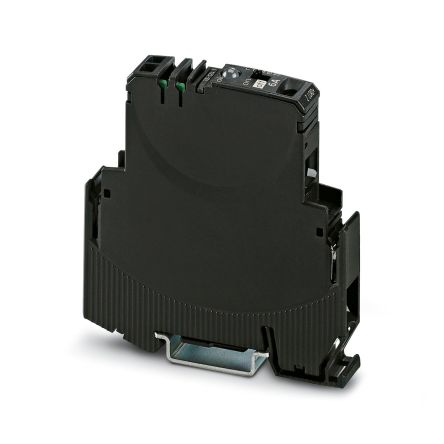

PHOENIX CONTACT 断路器 0903046

0903046概述

    电子设备断路器 —— EC-E 6A DC24V 技术手册

    1. 产品简介


    电子设备断路器(EC-E 6A DC24V)是一款专为工业自动化领域设计的断路器,主要用于短路和过载保护。它适用于24V直流供电系统中的各种负载,如PLC、传感器、执行器等。EC-E 6A DC24V采用电子式设计,具备响应迅速、保护选择性强等特点,特别适合需要高可靠性保护的应用场景。

    2. 技术参数


    - 安装类型: DIN导轨(35 mm)
    - 颜色: 黑色
    - 阻燃等级: UL 94 V0
    - 电气参数:
    - 标称工作电压: 24 V DC
    - 工作电压: 18 V DC - 32 V DC
    - 额定电流: 6 A
    - 介电强度: 最大 32 V DC (负载电路)
    - 尺寸:
    - 高度: 83 mm
    - 宽度: 12.5 mm
    - 深度: 80 mm
    - 环境条件:
    - 环境温度(运行): 0 °C - 50 °C(无冷凝)
    - 保护等级: IP20 (外壳)

    3. 产品特点和优势


    - 快速响应: 电子式电流限制使得断路器在短路和过载情况下能够迅速响应,保护速度优于开关电源。
    - 选择性保护: 能够为24V DC开关电源负载提供有效的选择性保护。
    - 限制过电流: 过电流通常被限制在标称电流的1.3 - 1.8倍。
    - 环境适应性: 在0°C至50°C的宽温度范围内仍能稳定工作,适用于多种工业环境。

    4. 应用案例和使用建议


    - 应用场景: 可广泛应用于工厂自动化、楼宇自动化、通信系统等领域。
    - 使用建议: 在成排安装时,考虑到热影响,额定电流可能需要调整至80%,因此在安装前应采取适当的散热措施。避免多个断路器并行连接,以免影响保护效果。
    - 优化方案: 结合其他保护措施(如安全PLC)以进一步提高系统的安全性。

    5. 兼容性和支持


    - 兼容性: 支持DIN导轨安装,可与多种品牌和型号的DIN导轨设备配合使用。
    - 支持和服务: 提供详细的用户手册和技术支持服务,确保用户能够正确安装和维护。

    6. 常见问题与解决方案


    - 问题1: 多个断路器并行连接导致保护失效。
    - 解决方法: 将多个断路器串联安装,以确保保护功能的有效性。
    - 问题2: 设备频繁跳闸。
    - 解决方法: 检查负载情况,确认负载电流未超过断路器额定电流。
    - 问题3: 环境温度过高导致断路器误动作。
    - 解决方法: 确保安装环境通风良好,必要时增加散热装置。

    7. 总结和推荐


    综上所述,EC-E 6A DC24V 断路器以其快速响应、选择性保护和良好的环境适应性成为工业自动化领域的理想选择。对于需要高效可靠保护的应用场合,强烈推荐使用该产品。不过,在安装过程中应注意遵守手册中的相关指导,以充分发挥其性能并延长使用寿命。

0903046参数

参数
执行器类型 开关,滑动开关
额定电流 6A
极数 1
额定电压-AC -
额定电压-DC 24V
照明电压-标称值 -
照明
断路器类型 固态
长*宽*高 83mm*12.5mm*83mm
安装方式 DIN导轨安装
应用等级 商业级
零件状态 在售
包装方式 散装

0903046厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

0903046数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 断路器 PHOENIX CONTACT 0903046 0903046数据手册

0903046封装设计

查看详情并下载
Symbol
Footprint
3D Model
