1020042

产品分类: 断路器
厂牌: PHOENIX CONTACT
产品描述: 60V 277V 1 6A 热磁性 控制杆 DIN导轨安装 17.6mm(宽度)*81.4mm(高度)
供应商型号: 1020042
供应商: Master
标准整包数: 2

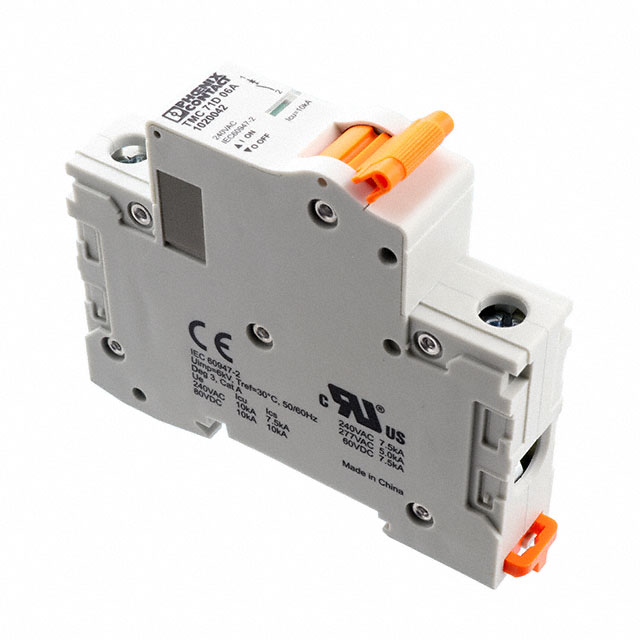

PHOENIX CONTACT 断路器 1020042

1020042概述

    TMC 7 和 TMC 8 系列微型断路器

    1. 产品简介


    TMC 7 和 TMC 8 系列是美国保险商实验室(UL)认证的小型断路器(MCB),适用于多种应用场合。这些断路器提供过载保护和短路保护功能,广泛用于各种工业和商业环境中。TMC 8 系列断路器经过UL 489认证,具备分支过载和短路保护功能,额定电流高达63A;而TMC 7 系列断路器经过UL 1077认证,用于补充的过载和短路保护,额定电流范围为1到63A。

    2. 技术参数


    - 额定电流:1A 到 63A
    - 电压等级:最大额定电压为277/480V AC 和125V DC
    - 中断容量:TMC 8系列为10kAIC,TMC 7系列为5kAIC至7.5kAIC
    - 电路配置:单极、双极和三极配置可选
    - 温度影响:适合-25°C 至 70°C 的环境
    - 视觉状态指示:方便操作和维护

    3. 产品特点和优势


    - UL认证:TMC 8 系列通过UL 489认证,TMC 7 系列通过UL 1077认证
    - 宽广的应用范围:适用于电缆、电机、发电机和变压器等多种设备的保护
    - 多种曲线选项:支持B、C、D三种不同的动作曲线,以适应不同的应用场景
    - 紧凑设计:每个极宽度为17.6mm,安装便捷

    4. 应用案例和使用建议


    - 典型应用场景:应用于电缆、电机、发电机、变压器、晶闸管、硅整流器、计算机及其外围设备、工业过程控制系统、通信设备和电源供应等
    - 使用建议:在安装时,确保电路配置正确,并检查所有连接以防止短路和过载。建议定期进行维护检查以确保断路器处于最佳状态

    5. 兼容性和支持


    - 兼容性:支持安装在35mm NS35导轨上,可通过不同类型的附件进行扩展,例如辅助触点、报警触点、分励脱扣器等
    - 支持服务:提供详细的安装指南和技术支持,帮助客户更好地利用产品

    6. 常见问题与解决方案


    - 问题1:如何判断断路器是否正常工作?
    - 解决方案:查看断路器上的视觉状态指示器,如果显示绿色,则表示正常工作;如果显示红色,可能需要进行检查或更换
    - 问题2:如何选择正确的断路器类型?
    - 解决方案:根据负载电流选择适当的额定电流,确保所选断路器的电流等级满足实际需求

    7. 总结和推荐


    TMC 7 和 TMC 8 系列微型断路器以其广泛的应用范围、高效的保护能力和卓越的设计赢得了市场的高度评价。它们不仅通过了UL认证,还提供了丰富的曲线选项和广泛的电流等级,能够满足大多数工业和商业应用的需求。鉴于其强大的性能和可靠性,我们强烈推荐在各类保护应用中使用这些断路器。

1020042参数

参数
照明 -
断路器类型 热磁性
执行器类型 控制杆
额定电流 6A
极数 1
额定电压-AC 277V
额定电压-DC 60V
照明电压-标称值 -
长*宽*高 17.6mm(宽度)*81.4mm(高度)
安装方式 DIN导轨安装
包装方式 盒装

1020042厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1020042数据手册
