03450631X

产品分类: 断路器
厂牌: LITTELFUSE
产品描述: 1 无 20A 面板安装
供应商型号: ZT-03450631X
供应商: 海外现货
标准整包数: 1
LITTELFUSE 断路器 03450631X

03450631X概述


    产品简介

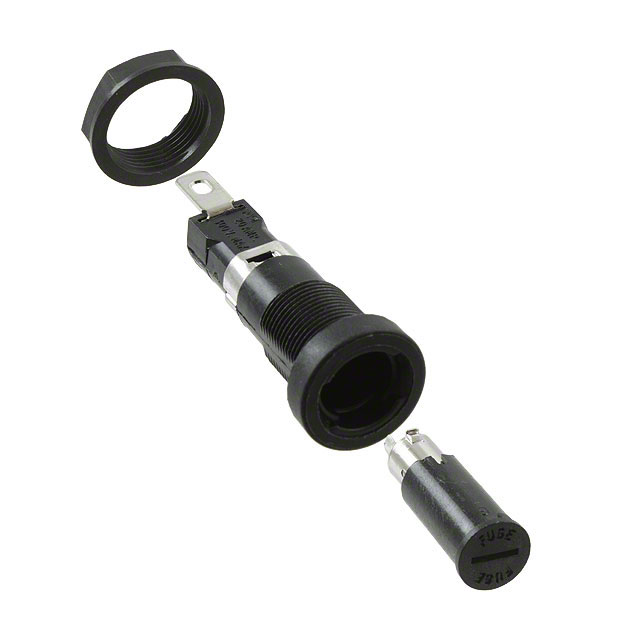

    Littelfuse 345系列封闭式面板安装保险丝座是一种专为印刷电路板设计的保险丝座,适用于多种类型的保险丝,包括3AG、3AB和5×20mm保险丝。这类保险丝座符合IEC标准60127-6,旨在消除电气触电的可能性。它们通过独特的设计保证在高温和高电流环境下具有出色的性能,从而广泛应用于各种工业控制和保护系统中。

    技术参数


    - 保险丝类型兼容性:3AG、3AB、5×20mm
    - 额定电压:最高可达600V
    - 额定电流:最大20A
    - 绝缘电阻:最小10,000兆欧(500VDC时)
    - 接触电阻:小于0.005欧姆(1A电流下)
    - 耐压强度:最小4000伏
    - 材质:主体材料为黑色玻璃填充热塑性塑料(UL 94V0),插销为镀镍铜合金,螺丝采用黑色玻璃填充热塑性塑料
    - 温度范围:-40°C至+85°C
    - 安装方式:焊接于印刷电路板上
    - 尺寸:直径16.5mm,高度42.2mm
    - 包装:每包100个

    产品特点和优势


    - 安全性:设计符合IEC 60127-6标准,减少电气触电的风险。
    - 可靠性:极高的绝缘电阻和低接触电阻确保了可靠的电气连接。
    - 灵活性:能够安装不同类型和尺寸的保险丝,满足不同的应用需求。
    - 耐用性:黑色玻璃填充热塑性塑料制成的主体,提供优异的机械和电气性能。
    - 通用性:适用于各种印刷电路板,便于安装和维护。

    应用案例和使用建议


    345系列封闭式面板安装保险丝座广泛应用于需要电气保护和过载保护的场合,如工业控制系统、电源转换系统和汽车电子设备等。对于需要进行频繁操作或需要防尘防潮的应用环境,可以考虑额外添加防水和防尘保护措施,以进一步延长其使用寿命。同时,在实际应用中应注意选择合适尺寸的保险丝和正确安装方式,以避免因不当安装导致的安全隐患。

    兼容性和支持


    Littelfuse 345系列保险丝座具有广泛的兼容性,可与3AG、3AB和5×20mm保险丝配合使用。制造商提供了详尽的技术文档和样品支持,用户可以参考这些资源来更好地理解和使用产品。此外,Littelfuse还提供了应用测试服务,帮助用户验证产品的适用性和性能。

    常见问题与解决方案


    1. Q: 保险丝熔断后如何更换?
    - A: 使用合适的工具(如螺丝刀)轻轻旋转并移除保险丝座上的盖子,然后取出烧断的保险丝,替换为新的同型号保险丝即可。

    2. Q: 安装过程中需要注意哪些事项?
    - A: 在安装前确保保险丝座和印刷电路板已清洁干净,按照正确的顺序进行安装,并注意检查所有连接是否牢固可靠。
    3. Q: 如何判断保险丝是否需要重新评级?
    - A: 用户应在安装前参考《Fuseology》部分提供的信息,以确保所选保险丝的规格适合当前电路的需求。

    总结和推荐


    综上所述,Littelfuse 345系列封闭式面板安装保险丝座以其卓越的安全性和可靠性,非常适合需要高性能电气保护的工业应用。其广泛兼容性、易用性和全面的支持使得它成为众多用户的首选。无论是从设计的严谨性还是从实际应用的表现来看,这款产品都值得推荐给对产品质量要求较高的用户。

03450631X参数

参数
额定电压-AC -
额定电压-DC -
照明电压-标称值 -
照明
断路器类型 -
执行器类型 -
额定电流 20A
极数 1
安装方式 面板安装
零件状态 在售
包装方式 散装

03450631X厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

03450631X数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 断路器 LITTELFUSE 03450631X 03450631X数据手册
