首页  >  产品百科  >  0031.5001

0031.5001

产品分类: 断路器
厂牌: SCHURTER
产品描述: Schurter PCB 固定熔断器座, 尺寸 5 x 20mm, 10A, PCB 安装
供应商型号: 8664772
供应商: 海外现货
标准整包数: 50
SCHURTER 断路器 0031.5001

0031.5001概述


    产品简介

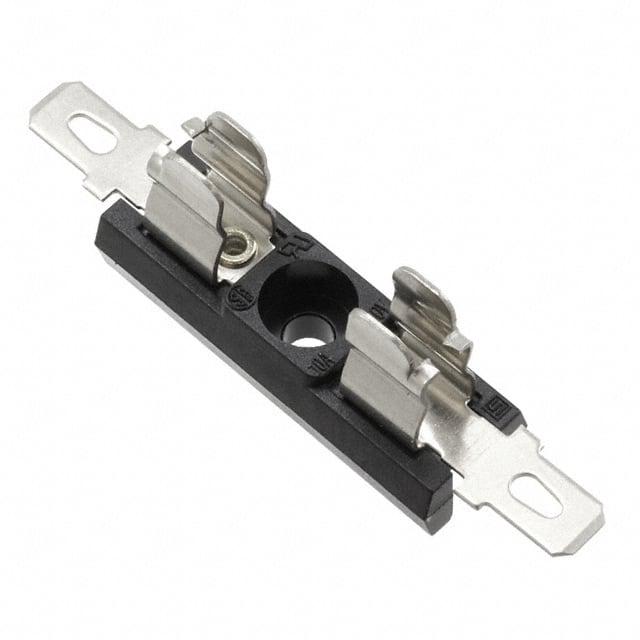

    Schurter UH Fuseholder Blocks & Clips
    Schurter UH型保险丝座与夹子是专门为工业环境设计的电路保护装置。它们适用于需要快速更换保险丝的应用场合。这种保险丝座采用开放式设计,能够容纳5x20mm的保险丝,具有螺钉或铆钉固定方式。保险丝座采用焊料终端,可从前面进行安装,非常适合需要高可靠性和易维护性的应用场合。

    技术参数


    - 基本规格:
    - 适用保险丝:5 x 20mm
    - 终端类型:焊料
    - 额定电压:600V AC/DC
    - 额定电流:10A (UL/CSA)
    - 工作温度范围:-40°C至85°C
    - 环境条件:Climatic Category 40/085/21 (IEC 60068-1)
    - 材质:插座为热固塑料(黑色,UL 94V-0),盖子为透明热塑塑料(UL 94V-0),接线柱为镍银合金
    - 接触电阻:≤10mΩ(在100mA条件下,根据IEC 60127-6)
    - 绝缘电阻:>10MΩ(500V DC,持续1分钟)
    - 耐电压:>3kV(50Hz,持续1分钟);耐冲击电压:>4kV
    - 储存条件:0°C至60°C,相对湿度最大70%
    - 重量:3.62克

    产品特点和优势


    特点:
    - 开放式设计,方便安装和维护。
    - 适用于-40°C至85°C的宽温范围,适用于各种恶劣环境。
    - 通过UL和CSA认证,确保安全可靠性。
    - 高接触和绝缘电阻,保证稳定的电气连接。
    优势:
    - 螺钉或铆钉固定方式提供了更高的安装灵活性和稳定性。
    - 多种附件可选,如盖子,使得产品适应不同的应用需求。
    - 适用于各种高要求的应用场景,如工业自动化、航空航天、医疗设备等。

    应用案例和使用建议


    应用场景:
    - 工业自动化控制系统
    - 通信基础设施设备
    - 医疗设备
    使用建议:
    - 在选择安装位置时,需考虑散热和操作空间。
    - 安装过程中注意遵循手册提供的焊接方法,确保良好的电气连接。
    - 保持良好的环境湿度,避免过高的湿度导致电气失效。

    兼容性和支持


    - 本产品与5x20mm标准保险丝完全兼容。
    - Schurter公司提供全面的技术支持和售后服务,包括产品咨询、故障排除和定制化服务。
    - 用户可以在Schurter官方网站上查找实时库存信息和产品信息更新。

    常见问题与解决方案


    - 问题:如何确保保险丝座和保险丝之间良好的电气连接?
    - 解决方案:在安装前,确保保险丝座和保险丝的表面干净且无氧化层。使用正确的焊接方法,遵循制造商的焊接规范。

    - 问题:如何判断保险丝座是否正常工作?
    - 解决方案:定期检查接触电阻和绝缘电阻,确保其符合手册中规定的值。若发现异常,应及时更换。

    总结和推荐


    总结:
    Schurter UH型保险丝座与夹子是一款高性能的电路保护装置,广泛适用于工业自动化、通信基础设施及医疗设备等应用领域。它以其优秀的电气特性和可靠性,在众多同类产品中脱颖而出。
    推荐:
    对于需要高可靠性和易于维护的电路保护需求,强烈推荐使用Schurter UH型保险丝座与夹子。其广泛的兼容性、出色的性能参数以及良好的技术支持使其成为众多工业应用的理想选择。

0031.5001参数

参数 值
极数 1
额定电压-AC -
额定电压-DC -
照明电压-标称值 -
照明 无
断路器类型 -
执行器类型 -
额定电流 10A
长*宽*高 100mm(长度)*47mm(高度)
安装方式 底座安装,焊接安装
应用等级 工业级
零件状态 在售
包装方式 散装

0031.5001厂商介绍

SCHURTER电子(中国)有限公司是一家合格的输入系统和连接器、保险丝座和滤波器等组件的制造商。

在云汉芯城,用户可通过完整 MPN、产品类别或 BOM 查询 SCHURTER 相关型号,如 3413.0332.22、EC11.0031.001、4795.0000、3413.0330.22 等,并进一步核对 datasheet、库存、MOQ/SPQ、交期、合规文件需求和可替代型号信息。

【采购提示】型号规格请以 datasheet 为准;库存、价格、MOQ/SPQ 和交期请以实时查询、RFQ 回复或销售确认为准。

0031.5001数据手册

厂牌 PDF简要描述 下载
SCHURTER 断路器 SCHURTER 0031.5001 0031.5001数据手册

0031.5001封装设计

查看详情并下载
Symbol
Footprint
3D Model
