首页  >  产品百科  >  0903032

0903032

产品分类: 断路器
厂牌: PHOENIX CONTACT
产品描述: 24V 1 无 1A 固态 开关,滑动开关 DIN导轨安装 12.5mm(宽度)*83mm(高度)
供应商型号: 651-0903032
供应商: Mouser
标准整包数: 1

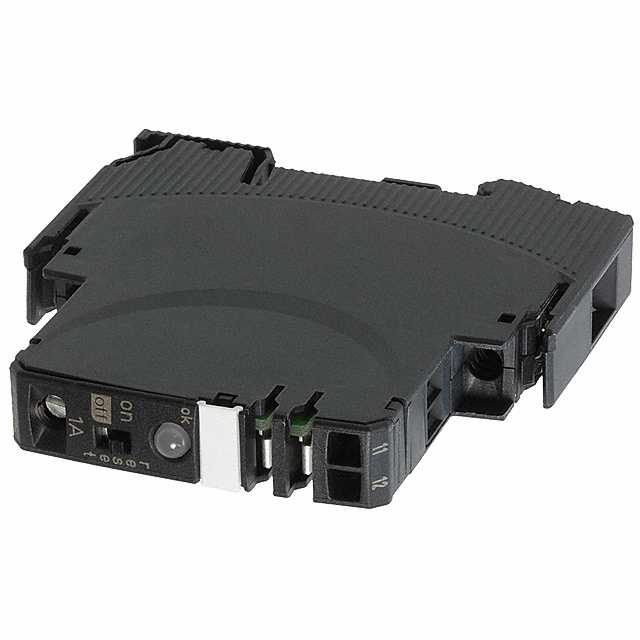

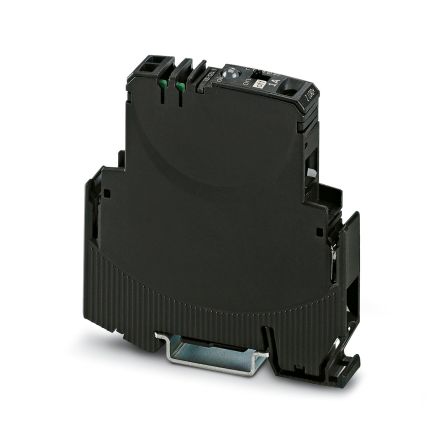

PHOENIX CONTACT 断路器 0903032

0903032概述

    CLIPLINE EC-E... 电子微型断路器技术手册

    1. 产品简介


    CLIPLINE EC-E... 是一款专为24 V直流负载电路保护而设计的电子微型断路器。它能够选择性地保护所有的24 V直流负载电路,尤其是在供电单元中。通过主动电子电流限制和过载关断功能,它能够在短路或过载发生时迅速反应,比电源单元更快地进行保护。该产品支持电容负载的开关(最高可达20,000 μF),仅在过载或短路情况下才会切断负载。
    主要功能:
    - 选择性负载保护
    - 主动电流限制
    - 过载关断
    - 状态显示及信号输出
    应用领域:
    - 工业自动化
    - 机械设备控制
    - 配电系统

    2. 技术参数


    - 额定电压: 24 V DC (18 V DC 到 32 V DC)
    - 额定电流: 可选固定电流强度:0.5 A 至 12 A
    - 关断时间:
    - 典型过载情况:当Iload > 1.1 x IN 时,关断时间为3秒
    - 当Iload > 1.8 x IN 或 1.5 x IN / 1.3 x IN 时,关断时间为100 ms 到 3秒
    - 温度监测: 内置温度监测,超过阈值会自动关断
    - 环境条件:
    - 工作温度:0°C 到 +50°C (无冷凝水)
    - 存储温度:-20°C 到 +70°C
    - 湿热测试:95% 相对湿度下持续96小时,符合IEC 60068-2-78标准
    - 尺寸和重量:
    - 尺寸:12.5 mm x 80 mm x 83 mm
    - 重量:约65 g
    - 安装: 符合EN 50022和NS 35 x 7.5标准的DIN导轨安装

    3. 产品特点和优势


    CLIPLINE EC-E... 的显著特点包括:
    - 选择性保护: 电子断路器具有主动电子电流限制功能,可在过载或短路情况下快速响应。
    - 高灵活性: 额定电流可在多个固定值中选择,适用于不同的负载需求。
    - 集成故障监测: LED指示灯和状态输出能够清晰地显示设备的工作状态和故障情况。
    - 简易安装: 可以轻松安装在DIN导轨上,并且配备多种配件如插头桥接器等,方便连接和布线。
    优势:
    - 在复杂电路中实现可靠保护,确保系统稳定运行
    - 有效防止短路和过载造成的损害
    - 支持高达20,000 μF的电容负载

    4. 应用案例和使用建议


    应用案例:
    - 在自动化生产线中用于保护24 V直流控制电路,防止因过载或短路导致的停机。
    - 在机械控制系统中保护负载电路免受异常情况的影响。
    使用建议:
    - 在连接负载电路时,确保电缆横截面积与所选断路器的额定电流相匹配。
    - 对于需要频繁重启的应用场合,需特别注意系统部分重新启动的可能性,避免潜在危险。

    5. 兼容性和支持


    兼容性:
    - 信号输入/输出: 支持状态输出和报警输出,可与其他标准信号设备配合使用。
    - 外部接口: 配备RE电子复位输入,可远程重启设备。
    支持:
    - 出厂附带详细的技术手册和操作指南。
    - 提供技术支持服务,帮助客户解决使用过程中的问题。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备无法正常工作 | 检查供电电压是否在允许范围内,确认所有连接正确无误。 |
    | LED灯不亮 | 检查是否已经连接电源并处于打开状态。 |
    | 系统在过载情况下仍不动作 | 调整设备的关断电流设置,确保其符合实际需求。 |

    7. 总结和推荐



    总结

    :
    CLIPLINE EC-E... 电子微型断路器具备出色的保护功能和高度灵活性,广泛应用于各种工业和自动化场景。它不仅提供了可靠的负载保护,还能有效防止过载和短路带来的损害,有助于提高系统的稳定性和安全性。
    推荐:
    对于需要保护24 V直流负载电路的应用,CLIPLINE EC-E... 是一个非常不错的选择。其优良的性能和广泛的应用范围使其成为众多用户的首选设备。不过,在使用过程中需要遵循正确的安装和配置指导,以确保其最佳性能和长期可靠性。

0903032参数

参数
照明
断路器类型 固态
执行器类型 开关,滑动开关
额定电流 1A
极数 1
额定电压-AC -
额定电压-DC 24V
照明电压-标称值 -
长*宽*高 12.5mm(宽度)*83mm(高度)
安装方式 DIN导轨安装
零件状态 在售

0903032厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

0903032数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 断路器 PHOENIX CONTACT 0903032 0903032数据手册

0903032封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 128.196 ¥ 1083.2562
5+ $ 120.636 ¥ 1019.3742
10+ $ 118.0224 ¥ 997.2893
25+ $ 110.523 ¥ 933.9194
50+ $ 106.0185 ¥ 895.8563
库存: 1
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1083.25
