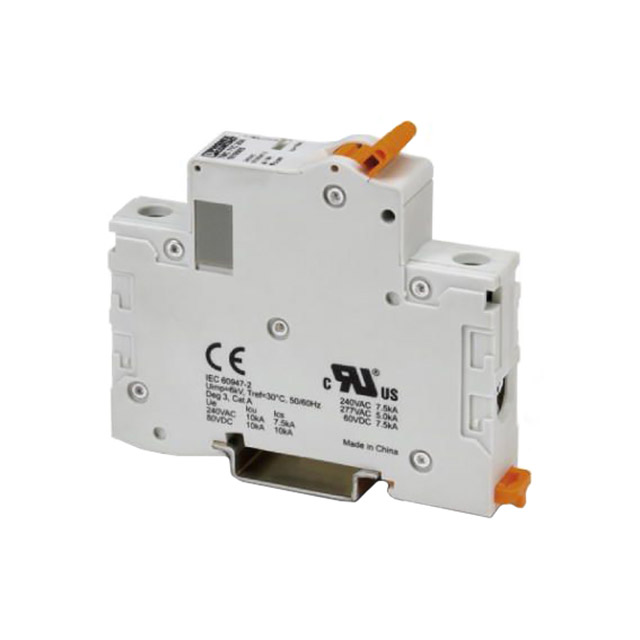

1019990

产品分类: 断路器
厂牌: PHOENIX CONTACT
产品描述: 60V 277V 1 50A 热磁性 控制杆 DIN导轨安装 17.6mm(宽度)*81.4mm(高度)
供应商型号: 651-1019990
供应商: Mouser
标准整包数: 1
PHOENIX CONTACT 断路器 1019990

1019990概述

    TMC 73D 15A Miniature Circuit Breaker 技术手册

    1. 产品简介


    TMC 73D 15A 是一款微型断路器,属于热磁式断路器。它具有多种额定电流和安装方式,适用于各种工业和商业应用场景。本产品主要用于保护电路免受过载和短路的危害,广泛应用于电力分配、建筑自动化系统等领域。

    2. 技术参数


    - 产品类型: 热磁式断路器
    - 产品系列: TMC 7
    - 安装方式: DIN导轨安装(35 mm)
    - 位置数量: 3
    - 额定电流 (IN): 15 A
    - 脱扣方法: 热磁式(TM)
    - 额定短路开关容量 (Icn): 7.5 kA
    - 接线端子:
    - 刚性导线截面积: 1 mm² - 35 mm²
    - 柔性导线截面积: 1 mm² - 35 mm²
    - 导线截面积(AWG转换): 18 - 2
    - 接线方式: 螺钉连接
    - 最小拧紧扭矩: 2 Nm
    - 裸露长度: 11 mm - 12 mm
    - 环境条件:
    - 防护等级: IP20
    - 工作温度范围: -35°C 至 70°C
    - 湿度测试: 48小时,95%RH,40°C(符合IEC 60068-2-78)
    - 振动测试: ±0.38 mm(10-57 Hz),5g(57...500 Hz)(符合IEC 60068-2-6,Test Fc)
    - 冲击测试: 30g(11 ms)(符合IEC 60068-2-11,测试Ea)
    - 标准/规范:
    - UL 1077
    - IEC 60947-2

    3. 产品特点和优势


    TMC 73D 15A 的独特之处在于其高可靠性、耐用性和广泛的适用性。其主要优势如下:
    - 高分断能力: 额定短路开关容量为7.5 kA,能够在极端条件下有效保护电路。
    - 热磁式脱扣机制: 结合了热效应和磁效应,确保精确和快速的动作响应。
    - 宽广的工作温度范围: 可在-35°C至70°C范围内稳定运行。
    - 符合国际标准: 通过UL和IEC双重认证,确保产品质量和安全性。
    - 方便安装: 支持DIN导轨安装,易于集成到现有系统中。

    4. 应用案例和使用建议


    应用案例:
    TMC 73D 15A 广泛应用于以下场景:
    - 建筑自动化系统:例如楼宇自动化、数据中心配电系统。
    - 工业控制:在工厂自动化环境中保护敏感设备。
    - 电力分配系统:用于大型电力分配系统的安全保护。
    使用建议:
    - 在选择导线时,确保其截面积符合额定要求,以避免电流过大导致的故障。
    - 安装过程中,务必确保拧紧扭矩达到2 Nm,以保证连接的安全可靠。
    - 定期检查设备的运行状态,特别是在高温和高湿度环境下使用时。

    5. 兼容性和支持


    TMC 73D 15A 支持多种配件,例如:
    - TMC 7 B3 80 57 C - 接线桥
    - TMC 7 B2/3 TERM - 终端适配器
    - TMC 7/8 AUX - 辅助触点
    - TMC 7/8 ALARM - 报警开关
    这些配件能够进一步增强电路保护和监测功能。厂商提供详尽的技术支持和维护服务,用户可以通过官网获取更多信息。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 断路器无法正常跳闸 | 检查是否正确设置过载和短路保护阈值 |
    | 断路器频繁跳闸 | 检查是否有负载过重或线路短路情况 |
    | 连接不稳定 | 确保拧紧扭矩达到2 Nm,并检查连接端子是否完好 |

    7. 总结和推荐


    TMC 73D 15A 是一款功能强大且可靠的微型断路器,具备广泛的应用范围和良好的市场竞争力。它的高分断能力和广泛的适用温度范围使其成为各种工业和商业环境的理想选择。强烈推荐在需要高性能和安全保护的场景中使用。
    本手册中的详细信息和技术参数提供了全面的产品说明,确保用户在实际应用中能够获得最佳性能和安全保障。

1019990参数

参数
照明电压-标称值 -
照明 -
断路器类型 热磁性
执行器类型 控制杆
额定电流 50A
极数 1
额定电压-AC 277V
额定电压-DC 60V
长*宽*高 17.6mm(宽度)*81.4mm(高度)
安装方式 DIN导轨安装
零件状态 在售
包装方式 盒装
