2907560

产品分类: 断路器
厂牌: PHOENIX CONTACT
产品描述: 60V 277V 1 无 3A 热磁性 控制杆 DIN导轨安装 65.7mm*17.6mm*116mm
供应商型号: 2907560
供应商: Master
标准整包数: 2

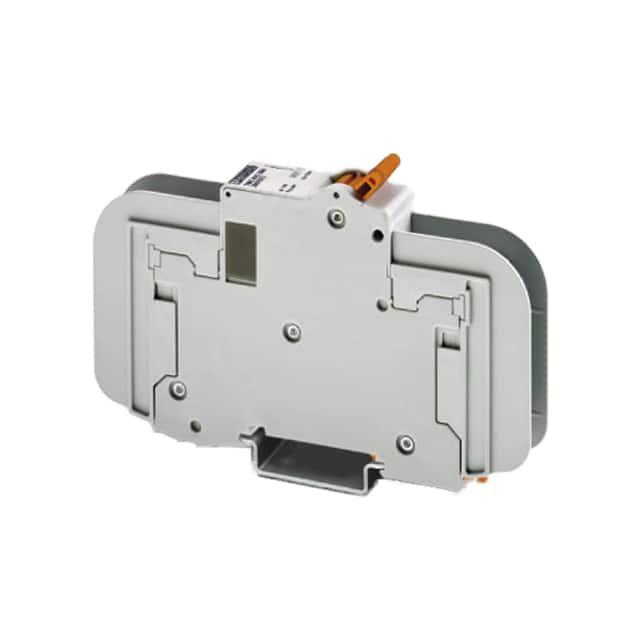

PHOENIX CONTACT 断路器 2907560

2907560概述

    TMC 8... Miniature Circuit Breakers (MCBs)

    1. 产品简介


    TMC 8...系列是微型断路器(MCB),经UL 489认证,并提供支路过载和短路保护。其额定分断能力为10kAIC,适用于最高277/480V交流电和125V直流电的应用场景。这些断路器提供了1极、2极和3极配置,具备B、C和D型跳闸曲线选项。每个极宽度为17.6mm,并可安装在35mm的NS35导轨上。

    2. 技术参数


    以下是TMC 8...断路器的主要技术规格:
    - 额定电压范围:
    - 直流电:最高可达125V
    - 交流电:最高可达277/480V
    - 额定电流范围:从1A到63A
    - 额定分断能力:10kAIC
    - 极数:1极、2极、3极
    - 跳闸曲线:B、C、D
    - 安装方式:35mm NS35导轨安装
    - 认证标准:UL 489、UL认证(美国和加拿大)、TÜV认证、CE标志

    3. 产品特点和优势


    TMC 8...断路器的特点及优势包括:
    - 高可靠性:额定分断能力高达10kAIC,确保安全可靠。
    - 广泛的适用性:适用于多种电力设备和应用,包括电缆、电机、发电机、变压器、晶闸管、硅整流器、计算机及外围设备、工业过程控制系统、通信设备和电源系统。
    - 多样化的配置:提供1极、2极、3极配置及B、C、D跳闸曲线选项,以满足不同需求。
    - 标准化安装:采用标准35mm NS35导轨安装方式,方便布线和维护。

    4. 应用案例和使用建议


    TMC 8...断路器适用于各种电力系统的保护应用,例如:
    - 电缆保护:保护长距离电缆免受过载和短路的影响。
    - 电机保护:为电动机提供有效的过载和短路保护。
    - 工业控制设备:保护工业过程控制系统和通信设备。
    使用建议:
    - 确保正确选择断路器的极数和跳闸曲线,以匹配具体应用的需求。
    - 定期检查断路器的工作状态,确保其正常运行。
    - 在安装过程中,遵循制造商的指导手册,确保正确安装并达到最佳效果。

    5. 兼容性和支持


    TMC 8...断路器的附件包括辅助触点、报警触点、脱扣装置、锁止/标记组件和母排等。所有这些附件均符合相关认证标准,并可轻松安装。此外,PHOENIX CONTACT还提供技术支持和售后服务,确保用户能够获得持续的支持和维护。

    6. 常见问题与解决方案


    以下是用户可能会遇到的一些常见问题及其解决方法:
    - 问题1:电路断开后无法自动复位。
    - 解决方法:检查负载是否超过额定电流,如超过需要减少负载或更换更高额定电流的断路器。
    - 问题2:电路断路器动作异常。
    - 解决方法:检查接线是否有松动或损坏,如有需要重新连接或更换导线。
    - 问题3:断路器频繁跳闸。
    - 解决方法:检查是否存在持续的过载情况,必要时降低负载或进行电气调整。

    7. 总结和推荐


    TMC 8...微型断路器以其高可靠性和广泛的应用范围,在众多电气系统中发挥着重要作用。其多样化的配置和简便的安装方式使其成为理想的选择。结合其强大的技术支持和服务,强烈推荐使用TMC 8...微型断路器来保护您的电气系统。

2907560参数

参数
额定电流 3A
极数 1
额定电压-AC 277V
额定电压-DC 60V
照明电压-标称值 -
照明
断路器类型 热磁性
执行器类型 控制杆
长*宽*高 65.7mm*17.6mm*116mm
安装方式 DIN导轨安装
零件状态 在售
包装方式 盒装

2907560厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2907560数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 断路器 PHOENIX CONTACT 2907560 2907560数据手册

2907560封装设计

查看详情并下载
Symbol
Footprint
