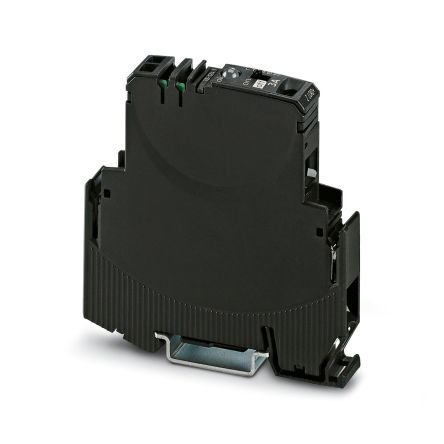

0903044

产品分类: 断路器
厂牌: PHOENIX CONTACT
产品描述: 24V 1 无 3A 固态 开关,滑动 DIN导轨安装 83mm*12.5mm*83mm
供应商型号: 651-0903044
供应商: Mouser
标准整包数: 1
PHOENIX CONTACT 断路器 0903044

0903044概述

    CLIPLINE EC-E 系列电子微型断路器技术手册

    1. 产品简介


    CLIPLINE EC-E系列是专为24V DC负载电路设计的电子微型断路器。这些断路器具备选择性负载保护功能,能够以电子方式限制短路时的电流,并且具有过载自动关闭的功能。它们适用于各种工业应用场合,特别是在电源供应单元的输出侧,对负载电路进行精确而安全的控制。

    2. 技术参数


    - 额定电压: 24V DC(18V DC ... 32V DC)
    - 额定电流: 可选:0.5A、1A、2A、3A、4A、6A、8A、10A、12A
    - 待机电流: 当开启时,通常为20mA ... 30mA,具体取决于信号输出
    - 关断时间: 参见时间/电流特性曲线(见第8页)
    - 典型行为: 3秒,当Iload > 1.1 x IN时;100毫秒至3秒,当Iload > 1.8 x IN 或 1.5 x IN / 1.3 x IN时
    - 温度保护: 内部温度监测,电子关断
    - 欠压监控: 在每次通电后,通过迟滞方式,无需复位即可关闭负载
    - 安装尺寸: 12.5mm x 80mm x 83mm
    - 重量: 约65克
    - 认证: UL 2367, File E317172;UL 1604, File E324415(适用于I类、II区、A/B/C/D组)

    3. 产品特点和优势


    - 选择性负载保护: 电子关断特性曲线,确保在发生过载或短路时迅速响应。
    - 主动电流限制: 能够在启动电容性负载(最高可达20,000µF)和发生过载/短路时限制电流。
    - 手动开关: 配备手动开关(S1),方便操作。
    - 明确信号: 通过多色LED、SF状态输出和F报警输出(可选)提供清晰的状态指示。
    - 简易接线: 采用直线型接线方式,易于安装。
    - 模块化设计: 可安装于NS 35 DIN导轨上,设计宽度仅为12.5mm,便于集成。

    4. 应用案例和使用建议


    - 群体信号(图8):适用于多个EC-E1系列断路器的串联连接,实现群体信号灯的控制。
    - 单独信号(图9):适用于每个通道独立信号的情况,可以使用蓝色或红色插头桥接信号线。
    - 共同复位(图10):适用于需要集中复位的情况,通过RESET按钮进行远程复位操作。

    5. 兼容性和支持


    - 配件: 包括连续插拔桥接件、绝缘材料、扎带等,适用于LINE+和0V的连接。
    - 技术支持: 厂商提供详细的文档下载和支持,建议用户始终使用最新版本的技术文档(下载地址:www.phoenixcontact.net/download)。

    6. 常见问题与解决方案


    - 问题1: 电路未正常工作
    - 解决方案: 检查连接线是否正确,确认开关位置是否符合要求,检查电源电压是否正常。
    - 问题2: 断路器频繁跳闸
    - 解决方案: 检查负载是否有过大的过载或短路情况,适当降低负载或更换更大容量的断路器。
    - 问题3: LED不亮
    - 解决方案: 确认电源电压是否正常,检查断路器是否处于关闭状态。

    7. 总结和推荐


    CLIPLINE EC-E系列电子微型断路器凭借其出色的过载和短路保护能力、简易的安装接线方式以及多种信号输出选项,在众多工业应用场合中表现出色。特别是对于需要高精度保护的24V DC负载电路,这款断路器无疑是理想的选择。推荐在各类工业自动化系统中广泛使用。
    以上是对CLIPLINE EC-E系列电子微型断路器的技术手册内容的详细解读,希望能帮助您更好地了解并使用这款产品。

0903044参数

参数
执行器类型 开关,滑动
额定电流 3A
极数 1
额定电压-AC -
额定电压-DC 24V
照明电压-标称值 -
照明
断路器类型 固态
长*宽*高 83mm*12.5mm*83mm
安装方式 DIN导轨安装
应用等级 商业级
零件状态 在售
包装方式 散装
